05
MS-7788

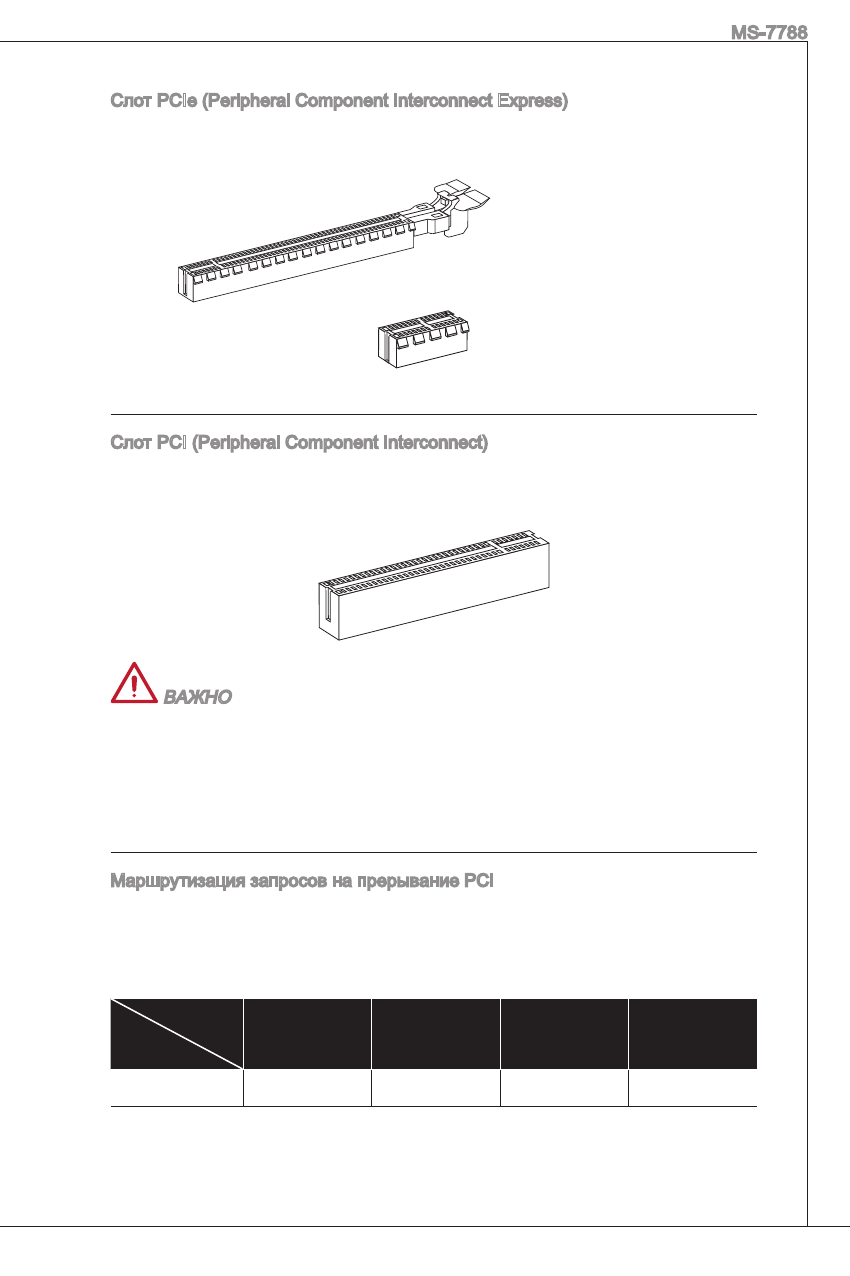

Слот PCie (Peripheral Component interconnect express)
Слот PCie поддерживает установку карт расширения с интерфейсом PCie.
PCie x6 слот
PCie x слот
Слот PCi (Peripheral Component interconnect)
PCi слот поддерживает установку дополнительных LAN, SCSi, uSB и других
устройств, совместимых со стандартом PCi.
ВажНо
При установке и извлечении дополнительных карт расширения всегда
выключайте питание и отсоединяйте кабель питания от электрической
розетки. для получения необходимой дополнительной информации по
аппаратным и программным изменениям смотрите документацию по картам
расширения.
Маршрутизация запросов на прерывание PCi
irQ или линии запросов прерывания, являются физическими линиями, по
которым устройства посылают запросы на прерывание процессору. Контакты
PCi irQ обычно имеют следующее подключение к контактам шины PCi (как
показано на рисунке):
Номер
Слот
2 3 4
PCi iNt A# iNt B# iNt C# iNt d#
