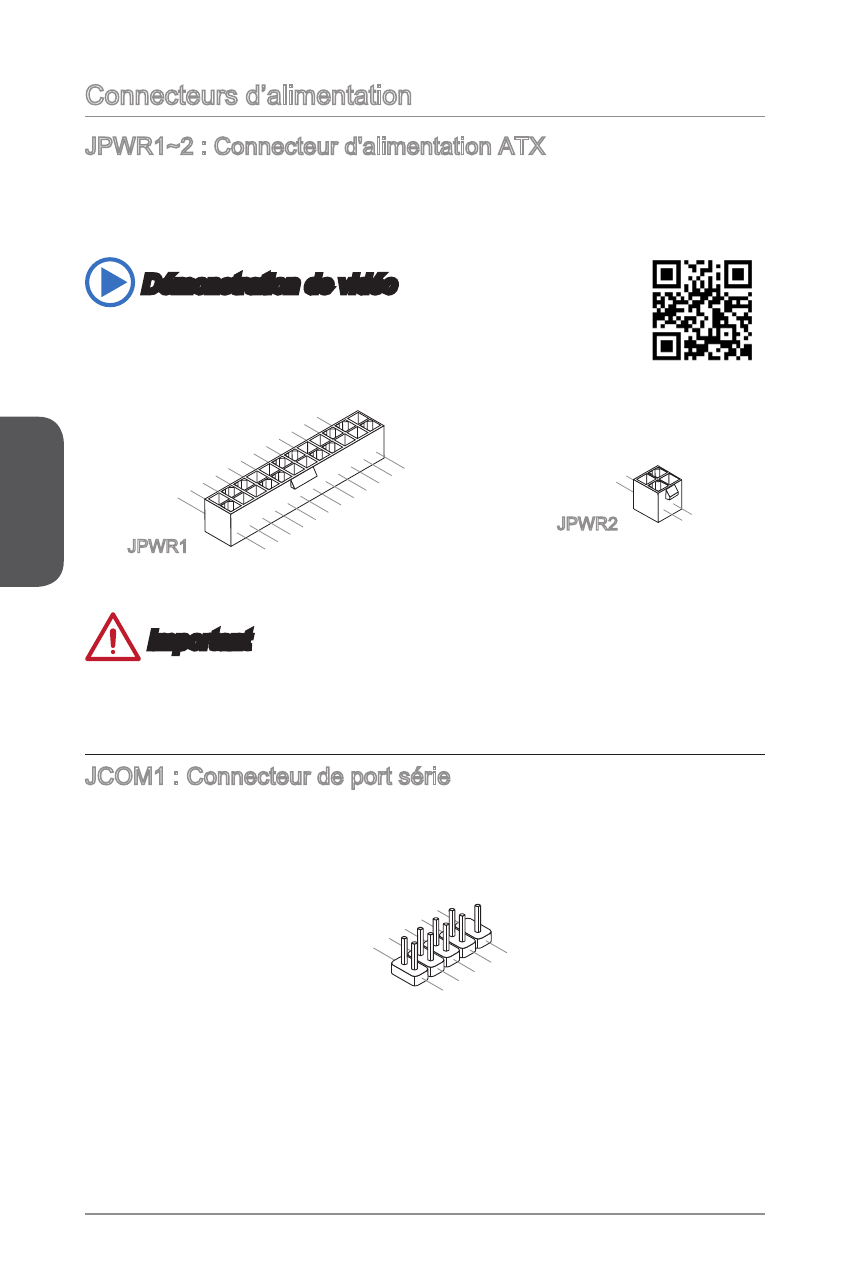

Connecteurs d’alimentation
JPWR1~2 : Connecteur d'alimentation ATX
Ce connecteur vous permet de relier une alimentation ATX. Pour cela, alignez
le câble d’alimentation avec le connecteur et appuyez fermement le câble dans
le connecteur. Si ceci est bien fait, la pince sur le câble d’alimentation doit être
accrochée sur le connecteur d’alimentation de la carte mère.
Démonstration de vidéo
Watch the video to learn how to install power supply connectors.
http://youtu.be/gkDYyR_83I4
13
.+
3.3
V
1.+
3.3
V
14
.-1
2V
2.+
3.3
V
15
.G
ro
un
d
3.G
ro
un
d
16
.P
S-
O
N
#
4.+
5V
17
.G
ro
un
d
5.G
ro
un
d
18
.G
ro
un
d
6.+
5V
19
.G
ro
un
d
7.G
ro
un
d
22
.+
5V
10
.+
12
V
20
.R
es
8.P
W
R
O
K
23
.+
5V
11
.+
12
V
21
.+
5V
9.5
VS
B
24
.G
ro
un
d
12
.+
3.3
V
JPWR1
4.+
12
V
2.G
ro
un
d
3.+
12
V
1.G
ro
un
d
JPWR2
Important
Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes
alimentations ATX afin garantir une opération stable de la carte mère.
JCOM1 : Connecteur de port série
Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/
reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.
1.DC
D
3.SO
UT
10.N
o Pin
5.Gro
und
7.RT
S
9.RI
8.CT
S
6.DS
R
4.DT
R
2.SIN
