한국어
42

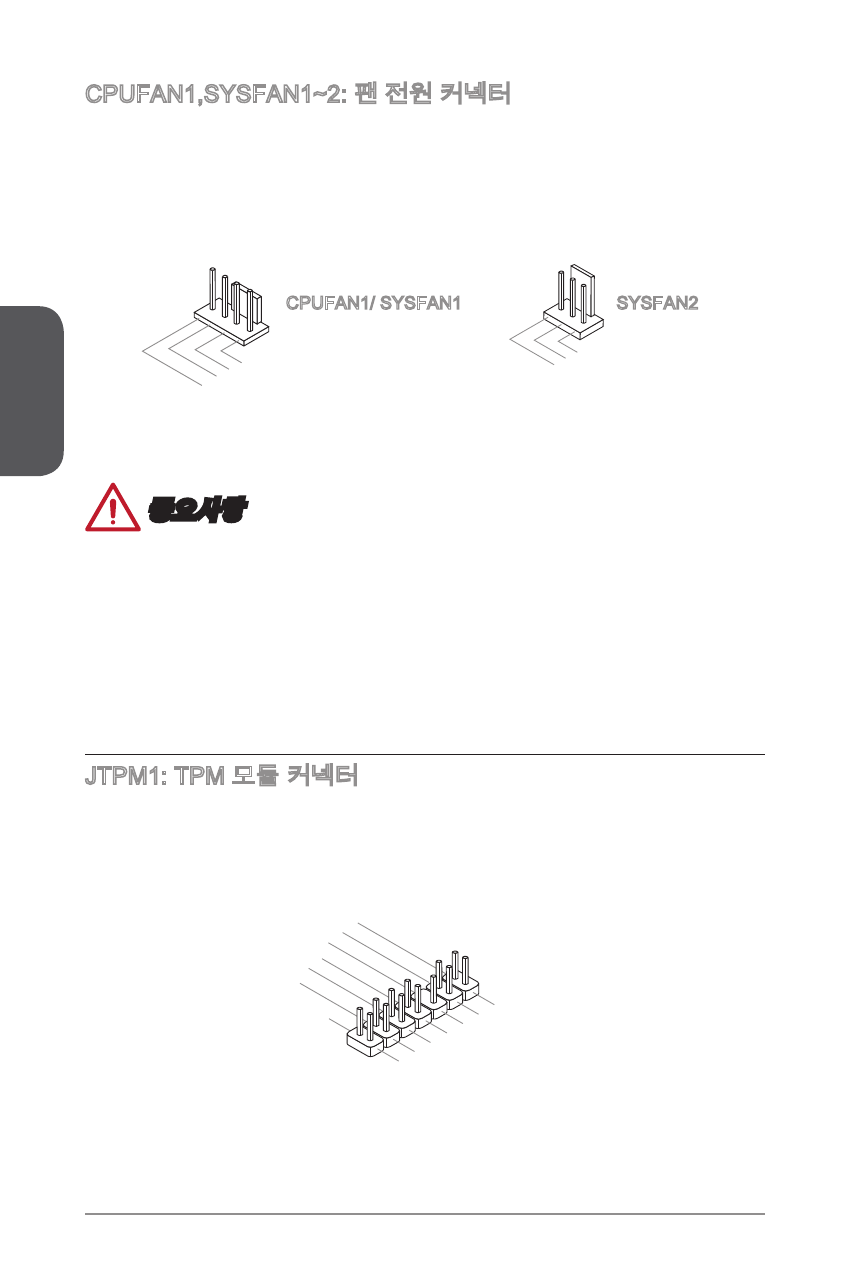

CPUFAN1,SYSFAN1~2: 팬 전원 커넥터
팬 전원 커넥터는 +12V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨어
모니터 칩셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가 있는
특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은 사
용 가능한 시스템 팬 커넥터에 모두 연결될수 있으므로 만일 시스템 팬을 메인보드에
전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요.
1.G
rou
nd
2.+
12V
3.S
ens
e
4.S
pee
d C
ont
rol
1.G
ro
un
d
2.+
12
V
3.N
o
U
se
CPUFAN1/ SYSFAN1 SYSFAN2
중요사항
• 프로세서 공식 웹사이트나 판매점에서 권장하는 CPU 히트싱크를 사용하세요.
• 이 커넥터는 라이너 모드에서 스마트 팬 제어를 지원합니다. CPU 및 시스템의 실제
온도에 따라 팬의 속도를 자동으로 제어하는 Command Center 유틸리티를 설치할
수 있습니다.
• 만일 시스템 팬을 메인보드의 포트에 전부 연결할수 없을 경우,어댑터를 사용하여
팬을 전원 공급기에 직접 연결하세요.
• 처음으로 부팅할 때, 케이블이 팬 블레이드를 방해하지 않도록 확인하세요.
JTPM1: TPM 모듈 커넥터
이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과
사용법은 TPM 보안 플랫폼 설명서를 참조하세요.
10.
No
Pin
14.
Gro
und 8.5
V P
ow
er
12.
Gro
und 6.S
eria
l IR
Q
4.3
.3V
P
ow
er
2.3
V S
tan
dby
po
we
r
1.L
PC C
loc
k
3.L
PC
Re
set
5.L
PC a
ddr
ess &
dat
a p
in0
7.L
PC a
ddr
ess &
dat
a p
in1
9.L
PC a
ddr
ess &
dat
a p
in2
11.L
PC
ad
dre
ss &
dat
a p
in3
13.
LP
C
Fra
me
