简体中文
102

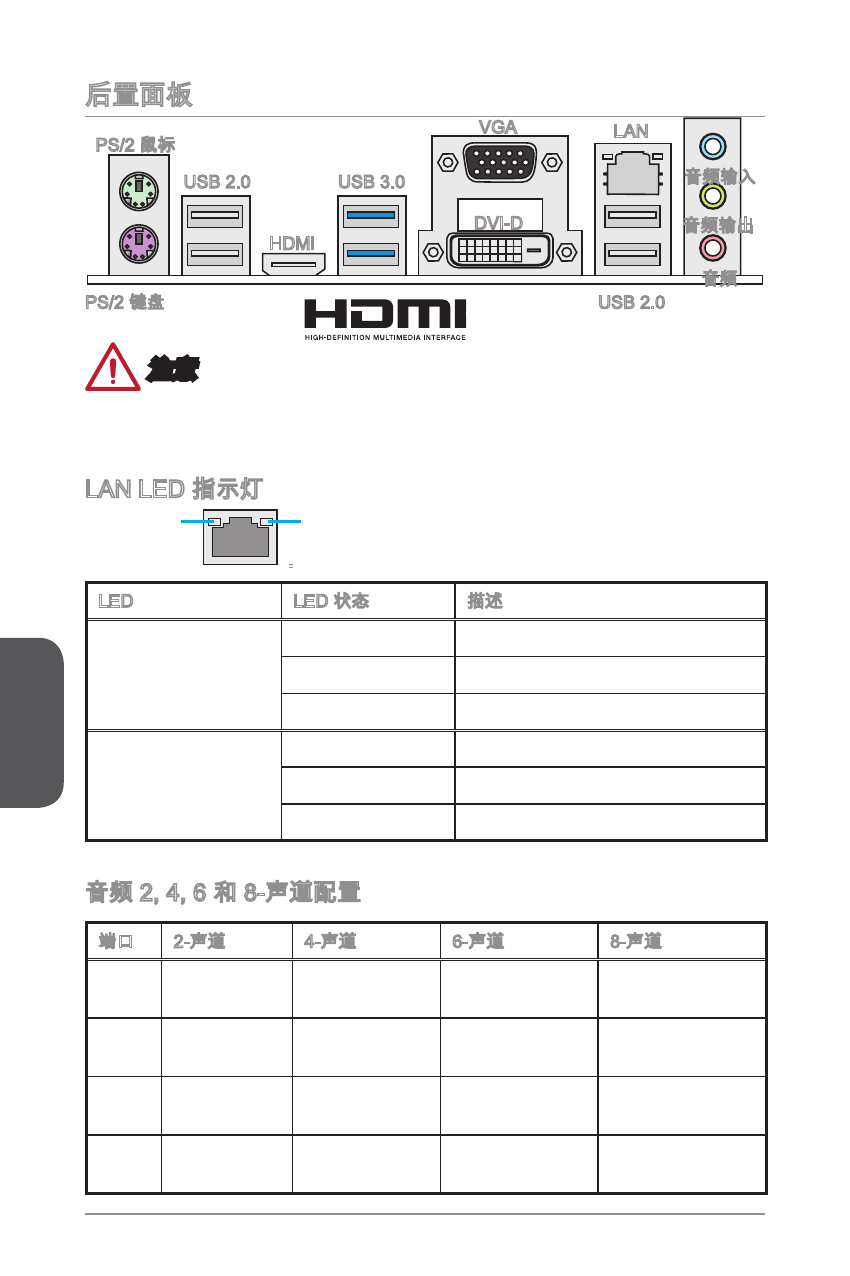

后置面板
PS/2 鼠标
PS/2 键盘 USB 2.0
USB 2.0
HDMI
VGA
音频输入
音频输出
音频
LAN
®
DVI-D
注意
默认BIOS设置下，PS/2 和 USB 端口不支持 S4 和 S5 睡眠模式，请按下电源按钮从
S4 和 S5唤醒。
LAN LED 指示灯
LINK/ACT
LED
SPEED
LED
LED LED 状态 描述
Link/ Activity LED
（连线/工作灯号）
关 网络未连接
黄色 网络已连接
闪烁 网络数据在使用中
Speed LED
（速度灯号）
关 传输速率10 Mbps
绿色 传输速率100 Mbps
橙色 传输速率1 Gbps
音频 2, 4, 6 和 8-声道配置
端口 2-声道 4-声道 6-声道 8-声道
蓝色 Line in（音效
输入）
RS-Out（后置/
环绕输出）
RS-Out（后置/
环绕输出）
RS-Out（后置/环
绕输出）
绿色 Line out（音
效输出）
FS-Out（前置/
环绕输出）
FS-Out（前置/
环绕输出）
FS-Out（前置/环
绕输出）
粉色 Mic（麦克
风）
Mic（麦克风） CS-Out（中置/
超重低音输出）
CS-Out（中置/超
重低音输出）
前置
音效
- - - SS-Out（侧置/环
绕输出）
USB 3.0
