Puesta en servicio, funcionamiento, Esquema de conexión para salida (estándar) – WIKA A2G-70 User Manual
Page 40
WIKA manual de instrucciones air2guide modelo A2G-70
40
E
40202801.03 08/2012 GB/D/F/E/I
DR
W_TH0.04a
Out Temp 0-10V
Out RH 0-10V
UB 15-24V=/ 24V~
Gnd
Sensor de temp.
(opcional)
Car
ga
Car
ga

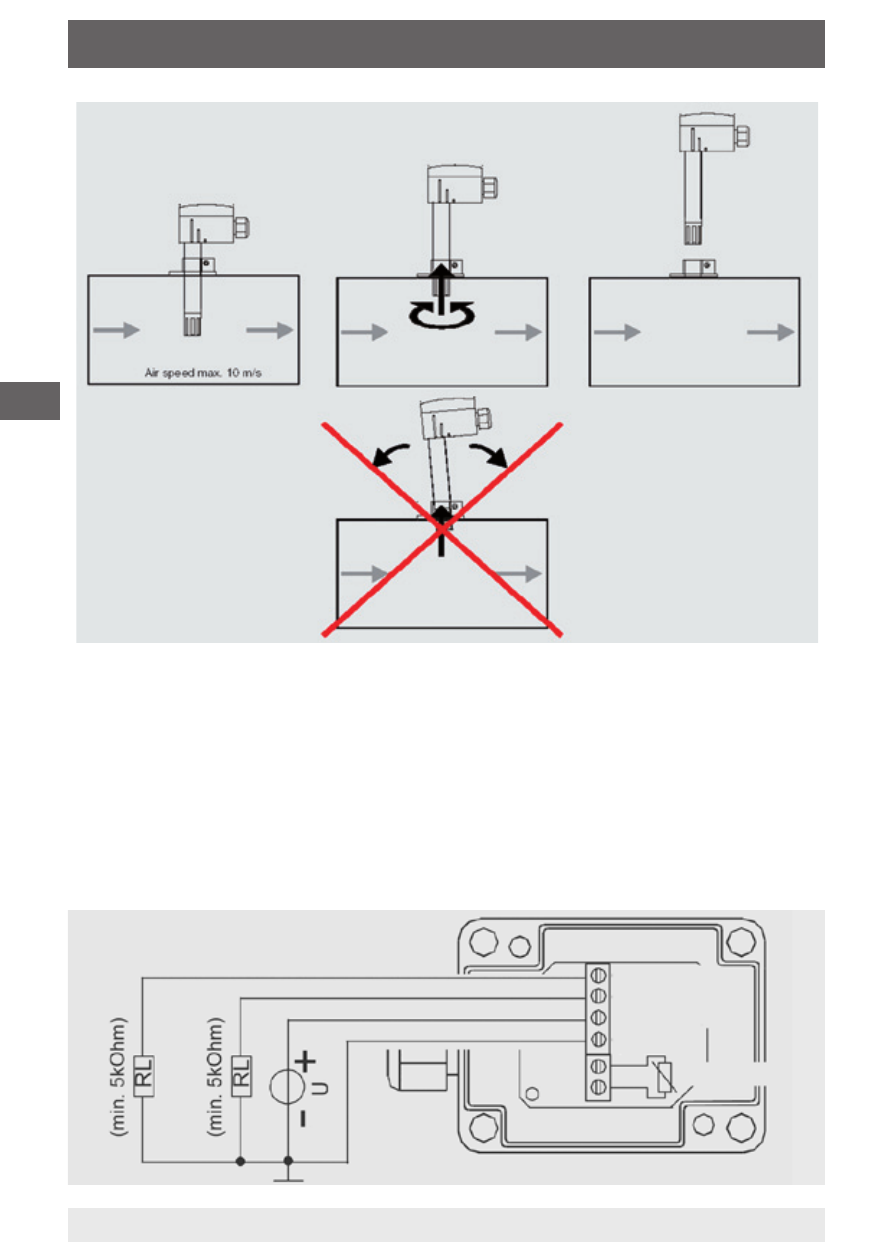

Esquema de conexión para salida (estándar)
6. Puesta en servicio, funcionamiento
Conexión eléctrica
Esquema de conexión
Los instrumentos son previstos para la utilización con baja tensión de
protección (SELV). Los convertidores de medición deben utilizarse
con una tensión de trabajo (±0,2 V) constante. Hay que evitar picos de
corriente/tensión al conectar/desconectar la tensión de alimentación.
