Mise en service, exploitation, Schéma de raccordement pour sortie 4 ma (standard) – WIKA A2G-70 User Manual
Page 30
F
WIKA mode d´emploi air2guide type A2G-70
30
40202801.03 08/2012 GB/D/F/E/I
DR
W_TH0.04a
Out Temp 0-10V
Out RH 0-10V
UB 15-24V=/ 24V~
Gnd
Temp. capteur
(option)
Char
ge
Char
ge

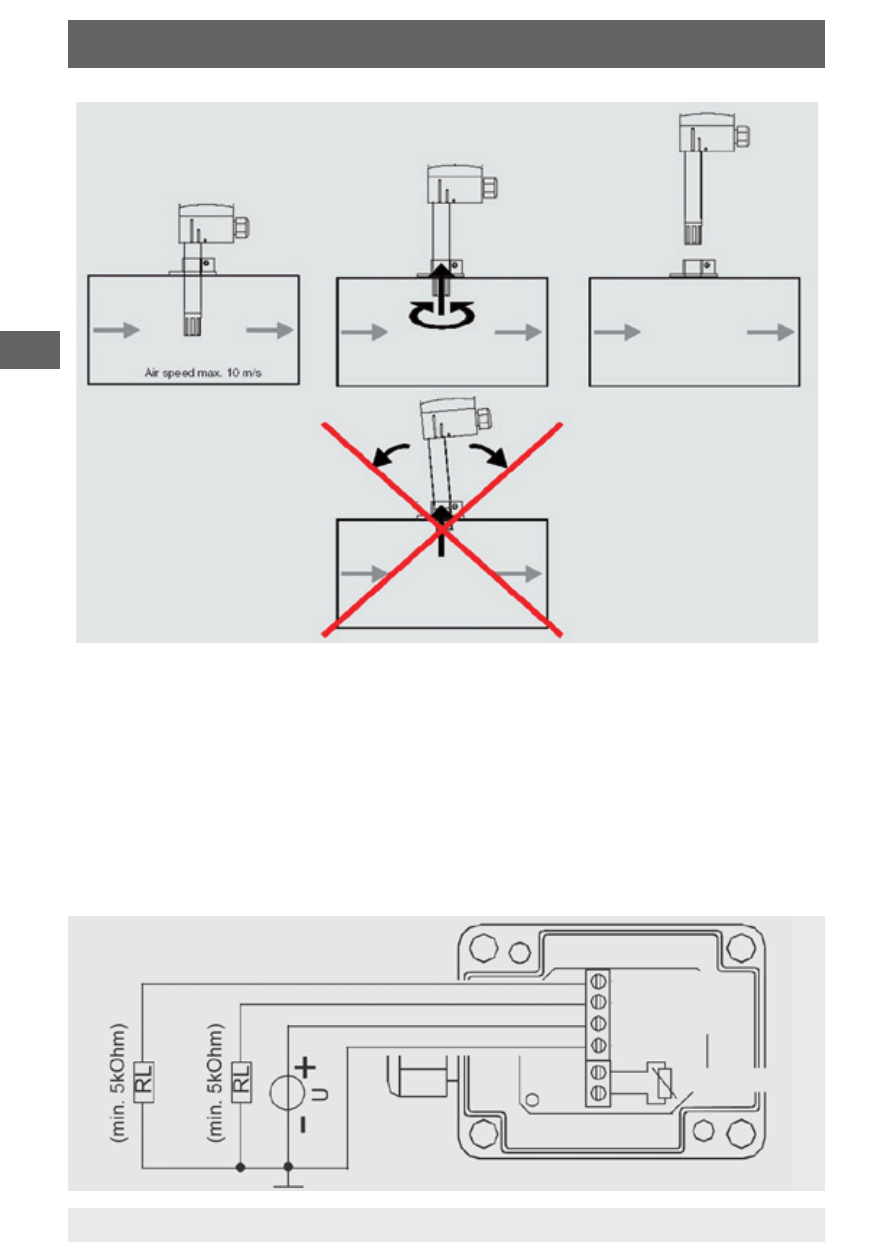

Schéma de raccordement pour sortie 4 ... 20 mA (standard)
6. Mise en service, exploitation
Raccordement électrique
Schéma de raccordement
Les instruments sont conçus pour travailler avec une tension extra-
basse de sécurité (SELV). Les transmetteurs doivent fonctionner à une
tension constante (±0,2 V). Des pics de courant/tension provenant de
l'allumage et de l'extinction de l'alimentation doivent être évités par le
client.
