Inbetriebnahme, betrieb, Anschlussplan für ausgang 0 v (standard) – WIKA A2G-70 User Manual
Page 20
D
DR
W_TH0.04a
Out Temp 0-10V
Out RH 0-10V
UB 15-24V=/ 24V~
Gnd
Temp. Sensor
(Option)
Last
Last

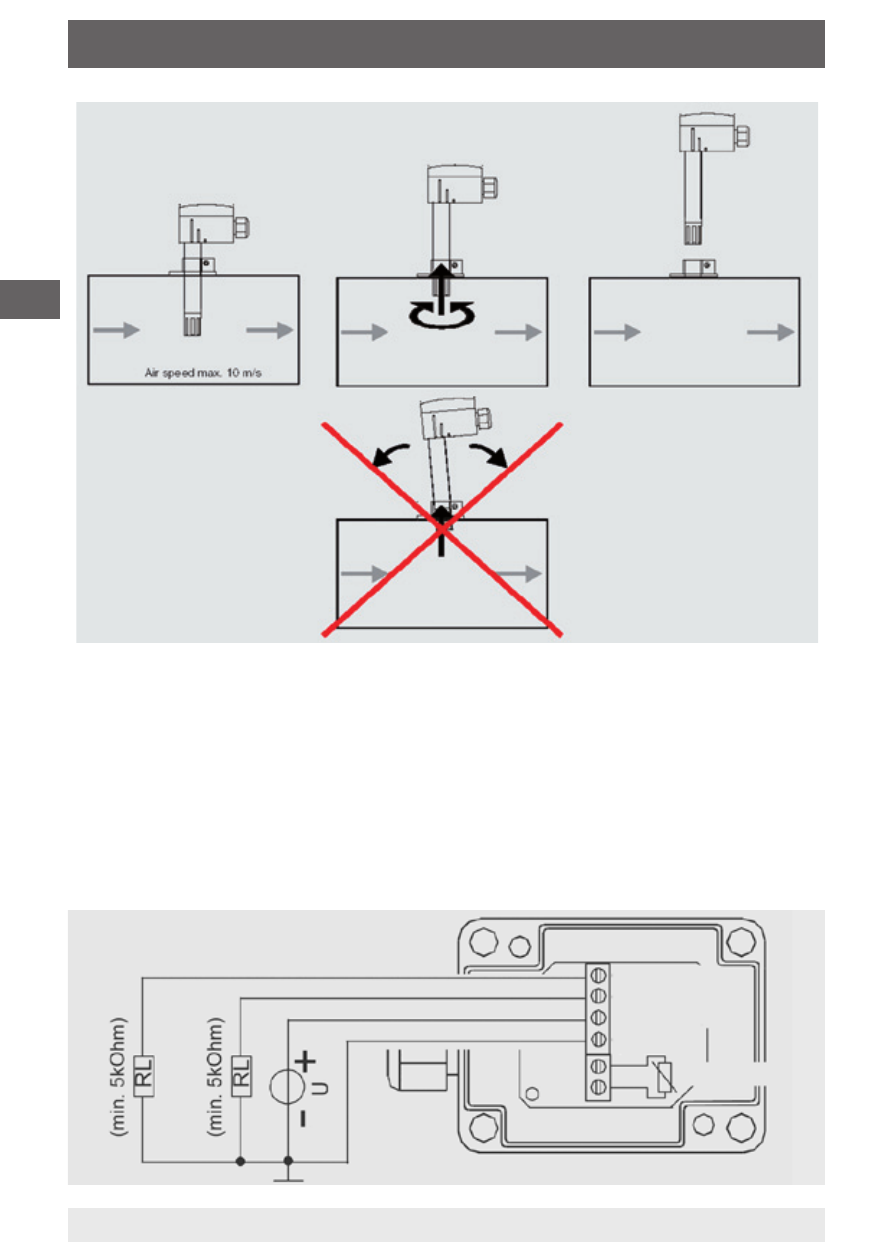

Anschlussplan für Ausgang 0 ... 10 V (Standard)
WIKA Betriebsanleitung air2guide Typ A2G-70
20
40202801.03 08/2012 GB/D/F/E/I
6. Inbetriebnahme, Betrieb
Elektrischer Anschluss
Anschlussplan
Die Geräte sind für den Betrieb an Schutzkleinspannung (SELV)
ausgelegt. Die Messumformer müssen bei einer konstanten Betriebs-
spannung (±0,2 V) betrieben werden. Strom-/Spannungsspitzen beim
Ein-/Ausschalten der Hilfsenergie müssen bauseits vermieden werden.
