WIKA instruzioni per l'uso air2guide modello A2G-60 50
40202798.02 08/2012 GB/D/F/E/I
6. Messa in servizio, funzionamento
Connessione elettrica

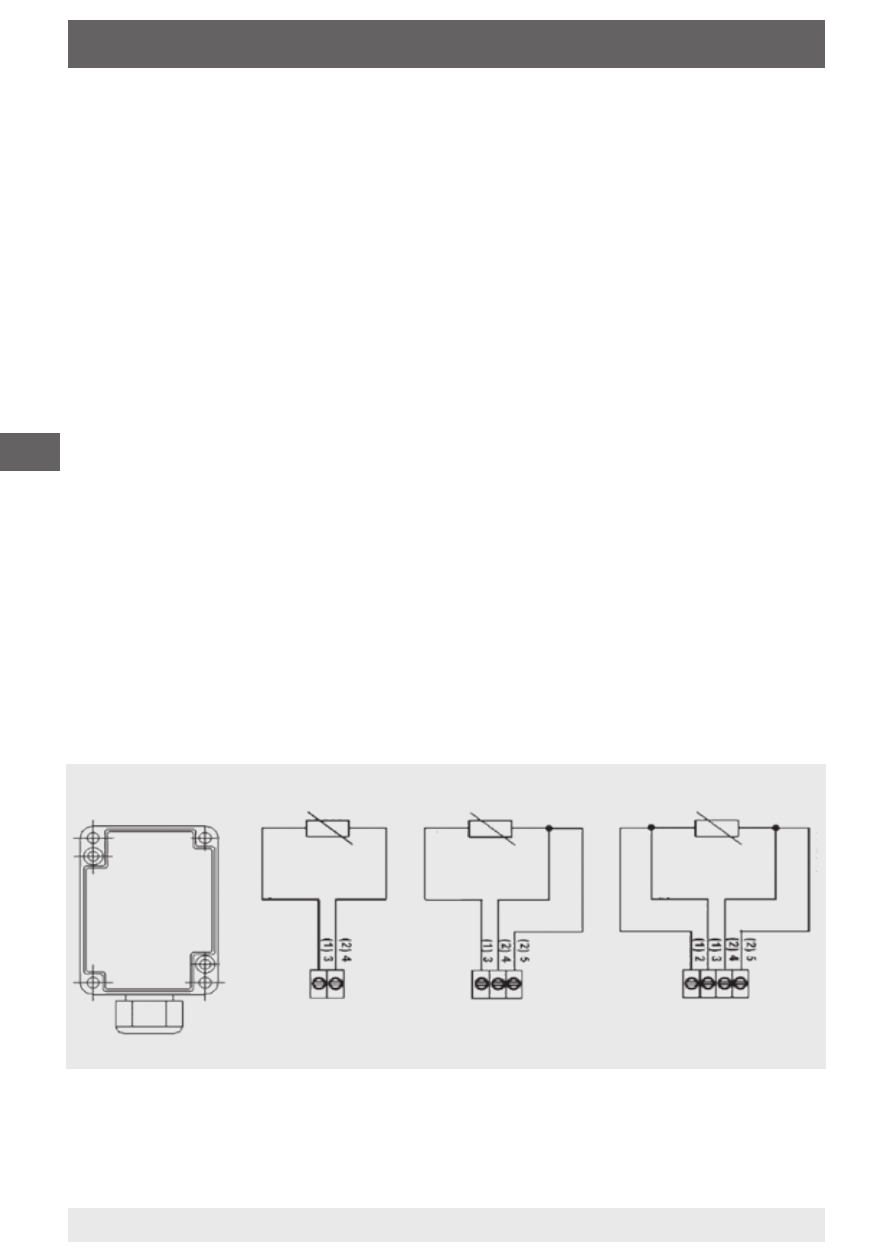

Schema di collegamento (selezione) Pt1000/Ni1000 sensore
Gli strumenti sono progettati per funzionare con bassissima tensione
di sicurezza (SELV - Safety Extra Low Voltage). Per il collegamento
elettrico si devono osservare le specifiche tecniche degli strumenti.
Specialmente per i sensori passivi, es. Pt1000, ecc., con configurazione
a 2 fili, va considerata la resistenza del cavo di collegamento. Se
necessario, questa va corretta nell'elettronica di acquisizione. La
corrente di misura influisce sulla precisione della misura a causa
dell‘autoriscaldamento. Per questo motivo non deve essere superiore a
1 mA.
Di regola, i sensori con trasmettitori devono essere utilizzati con i valori
medi del campo di misura, in quanto possono verificarsi delle elevate
deviazioni se utilizzati con i valori limite.
La temperatura ambiente all'elettronica del trasmettitore deve essere
costante. Il trasmettitore deve essere utilizzato con una alimentazione
costante.
Il campo di misura viene cambiato cambiando la posizione dei ponticelli
(vedi schema di di collegamento). Il valore iniziale del nuovo campo di
misura sarà disponibile dopo ca. 2 secondi.
Sensore Sensore Sensore
2 fili 3 fili 4 fili
bianco marr
one
ver
de rosso bianco marr
one
bianco
bianco
rosso
