WIKA manual de instrucciones air2guide modelo A2G-60 40
E
40202798.02 08/2012 GB/D/F/E/I
6. Puesta en servicio, funcionamiento
Conexión eléctrica

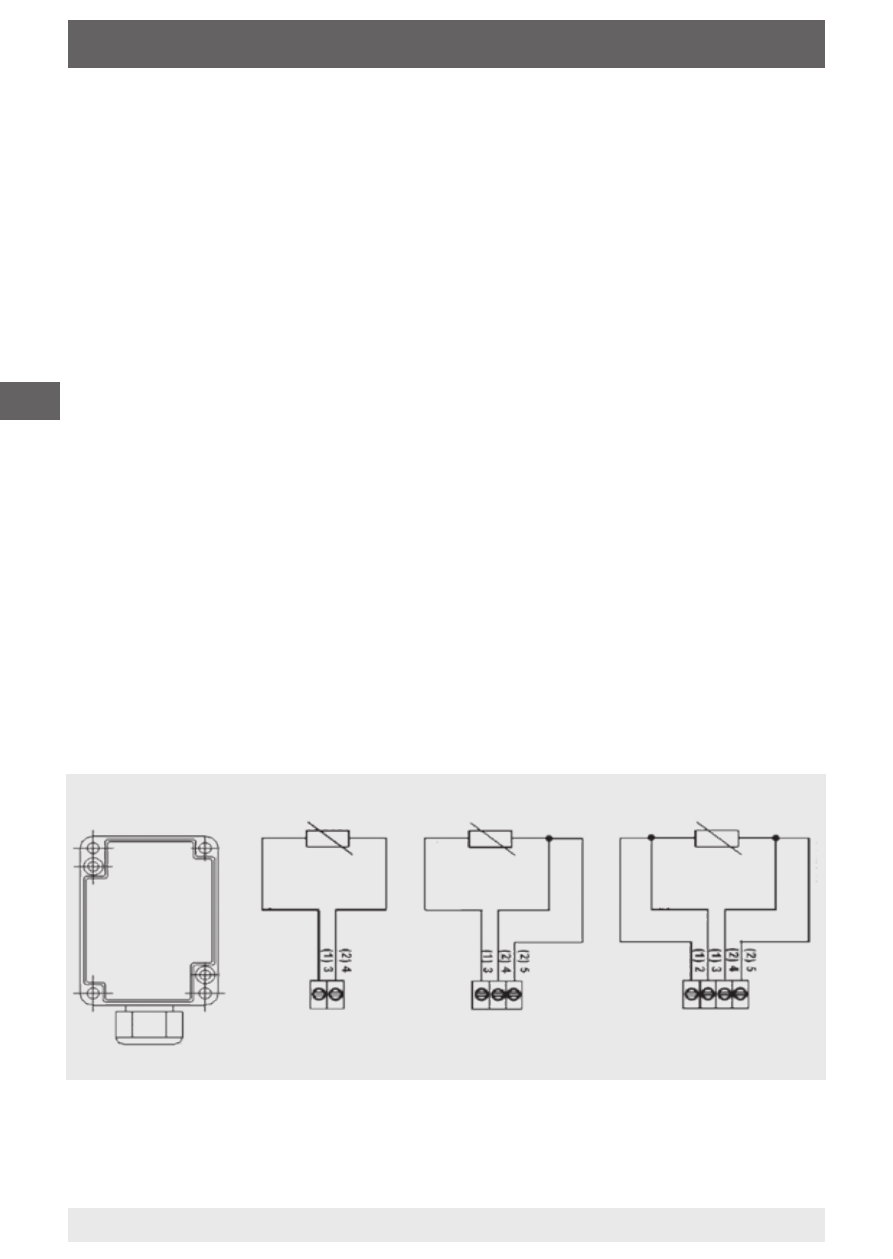

Esquema de conexión (selección) del sensor Pt1000/Ni1000
Los instrumentos son previstos para la utilización con baja tensión de
protección (SELV). Para la conexión eléctrica de los instrumentos se
aplican los datos técnicos de los instrumentos. Especialmente para
los sensores pasivos, p. ej. Pt1000 etc. en versión de dos conductores,
debe considerarse la resistencia de la línea de alimentación. Si fuera
necesario, hay que cambiarla en la electrónica subsiguiente. La
corriente de medida influye sobre la precisión de la medición a causa
del autocalentamiento y por eso no debe ser más de 1 mA.
Si se utilizan sensores con convertidores de medición, utilizarlos en
el centro de la zona de medición porque en las extremidades pueden
manifestarse elevadas diferencias.
La temperatura ambiental de la electrónica de convertidores de
medición debe mantenerse constante. Los convertidores de medición
deben utilizarse con una tensión de alimentación constante.
La zona de medición puede modificarse mediante un cambio de la
posición de las barras de cortocircuito (véase el esquema de conexión).
El valor inicial de la nueva zona de medición será disponible después
de aprox. 2 segundos.
Sensor Sensor Sensor
2 hilos 3 hilos 4 hilos
blanco marrón
ver
de rojo blanco marrón
blanco
blanco
rojo
