D
WIKA Betriebsanleitung air2guide Typ A2G-60 20
40202798.02 08/2012 GB/D/F/E/I
6. Inbetriebnahme, Betrieb
Elektrischer Anschluss

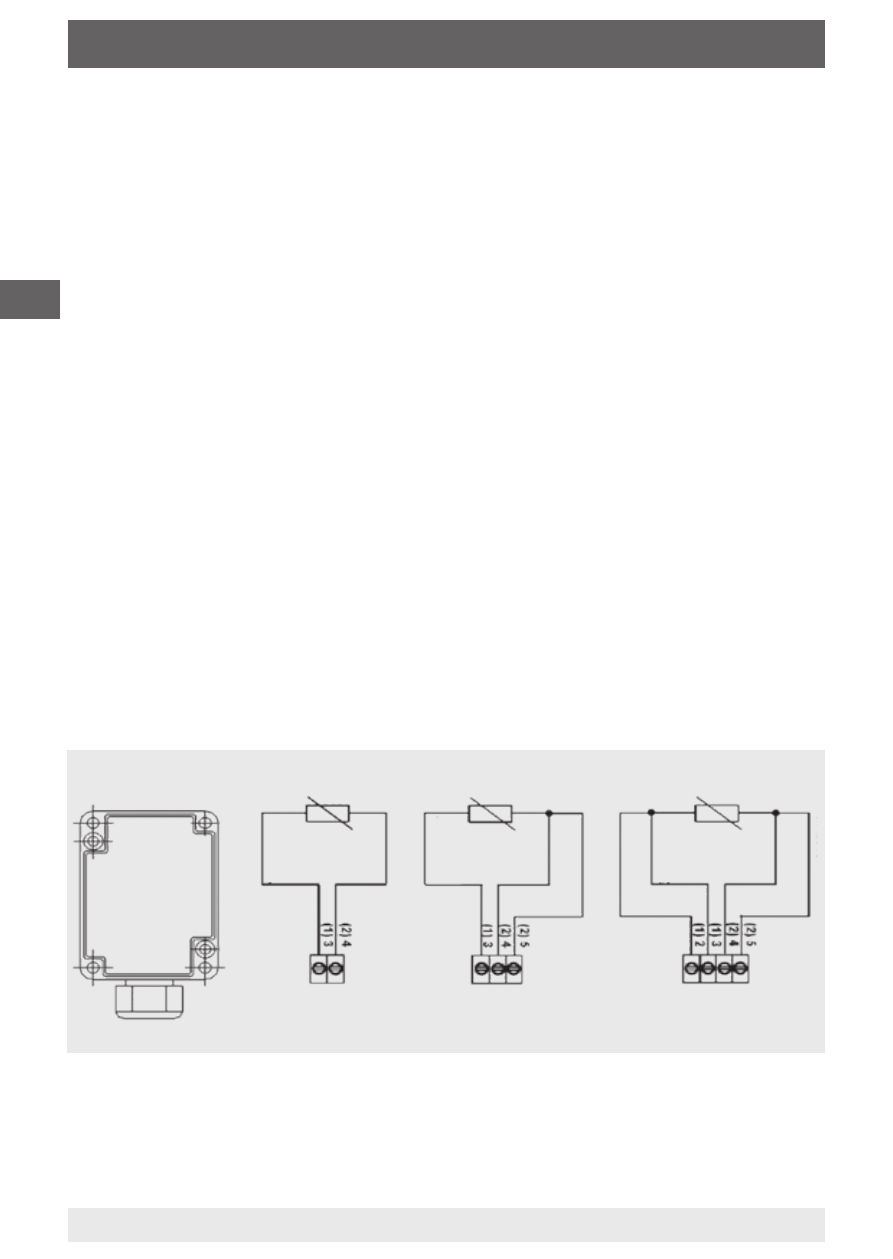

Anschlussplan (Auswahl) Sensor Pt1000/Ni1000
Die Geräte sind für den Betrieb an Schutzkleinspannung (SELV)
ausgelegt. Beim elektrischen Anschluss der Geräte gelten die
technischen Daten der Geräte. Speziell bei passiven Fühlern z. B.
Pt1000 etc. in 2-Leiter-Ausführung ist der Leitungswiderstand der
Zuleitung zu berücksichtigen. Gegebenenfalls muss dieser in der
Folgeelektronik korrigiert werden. Infolge der Eigenerwärmung
beeinflusst der Messstrom die Genauigkeit der Messung und sollte
deshalb nicht über 1 mA betragen.
Bei Fühlern mit Messumformer sollte dieser in der Regel in der Messbe-
reichsmitte betrieben werden, da an den Messbereichsendpunkten
erhöhte Abweichungen auftreten können.
Die Umgebungstemperatur der Messumformerelektronik sollte konstant
gehalten werden. Die Messumformer müssen mit einer konstanten
Hilfsenergie betrieben werden.
Die Messbereichsumstellung erfolgt durch Umstecken der Kurzschluss-
brücken (siehe Anschlussplan). Der Ausgangswert im neuen Messbe-
reich liegt dann nach ca. 2 s vor.
Sensor Sensor Sensor
2-Leiter 3-Leiter 4-Leiter
weiß br
aun
grün
rot weiß br
aun
weiß
weiß
rot
