WIKA Mode d’emploi manomètre pour pression différentielle avec piston selon ATEX 33
F
11025859.03 10/2013 GB/D/F/E
A
B
B
Il faut utiliser le type 700.02 si des matières en suspension se trouvent dans le
processus.
Détail de la livraison
Comparer le détail de la livraison avec le bordereau de livraison.
5. Options et accessoires

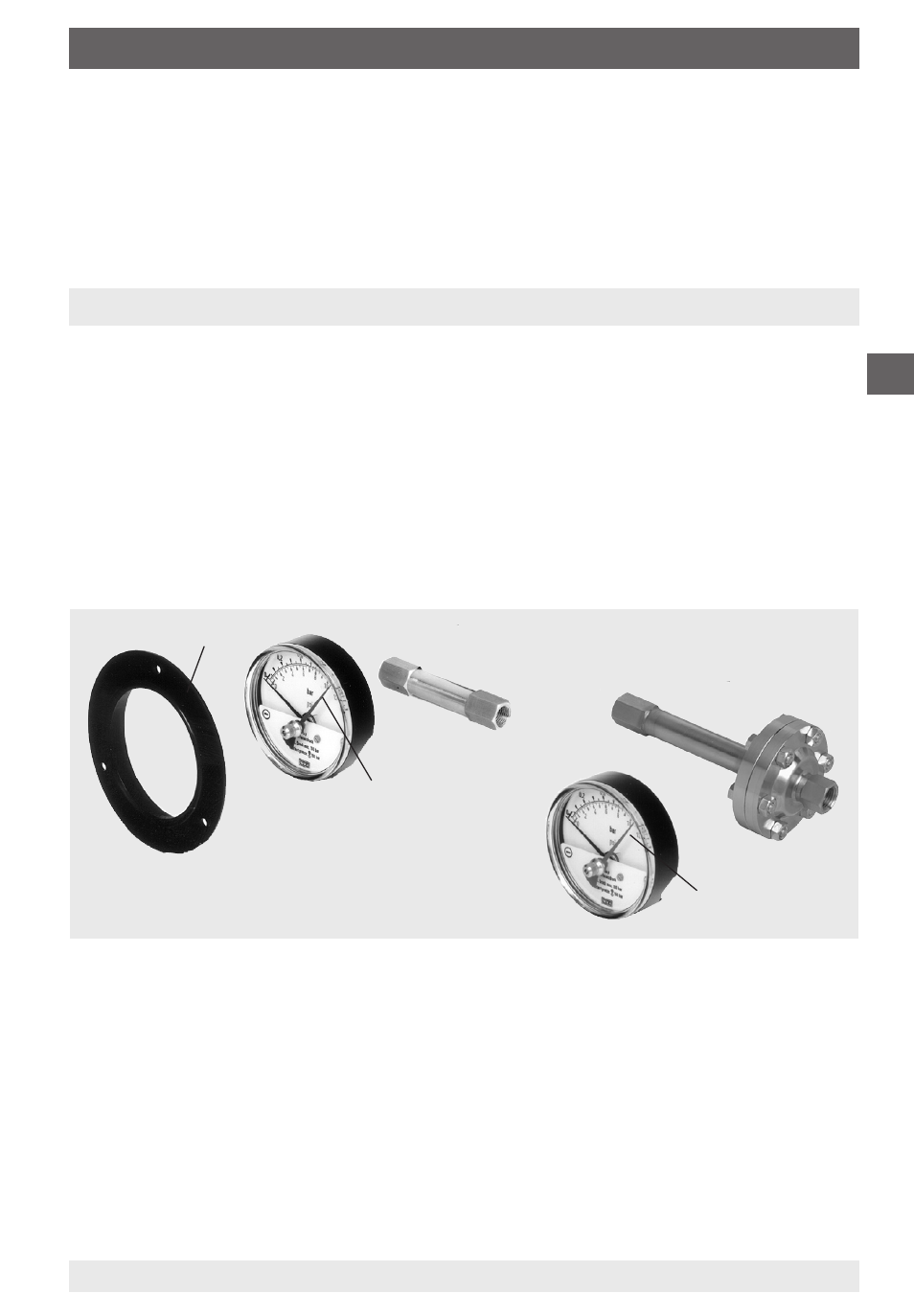

5.1 Bride de montage (uniquement pour le type 700.01, voir illustration de
gauche)
Peut être réajustée sur site le cas échéant.
Aligner les ergots empreints de la collerette (A) aux rainures sur la circonférence
du boîtier. Enfoncer la collerette jusqu‘à l‘encliquetage.
5.2 Aiguille suiveuse minimum ou maximum (voir illustrations)
L'aiguille suiveuse (B) permet une visualisation et un contrôle de la pression
différentielle minimale ou maximale présente.
5. Options et accessoires
