WIKA Betriebsanleitung Kolben-Differenzdruckmessgerät nach ATEX
D
11025859.03 10/2013 GB/D/F/E
7. Inbetriebnahme, Betrieb
Sechskantschraube
M8 x 50
Schlitzschraube M4 x 10
Δp
Differenzdruck
stat. Druck max. 250 bar
Überlastgrenze ±250 bar
1581007x.02
Ist die Leitung zum Druckmessgerät für eine erschütterungsfreie Anbringung nicht
stabil genug, so ist die Befestigung über entsprechende Befestigungselemente für
Wandmontage oder ggf. über eine Kapillare vorzunehmen.

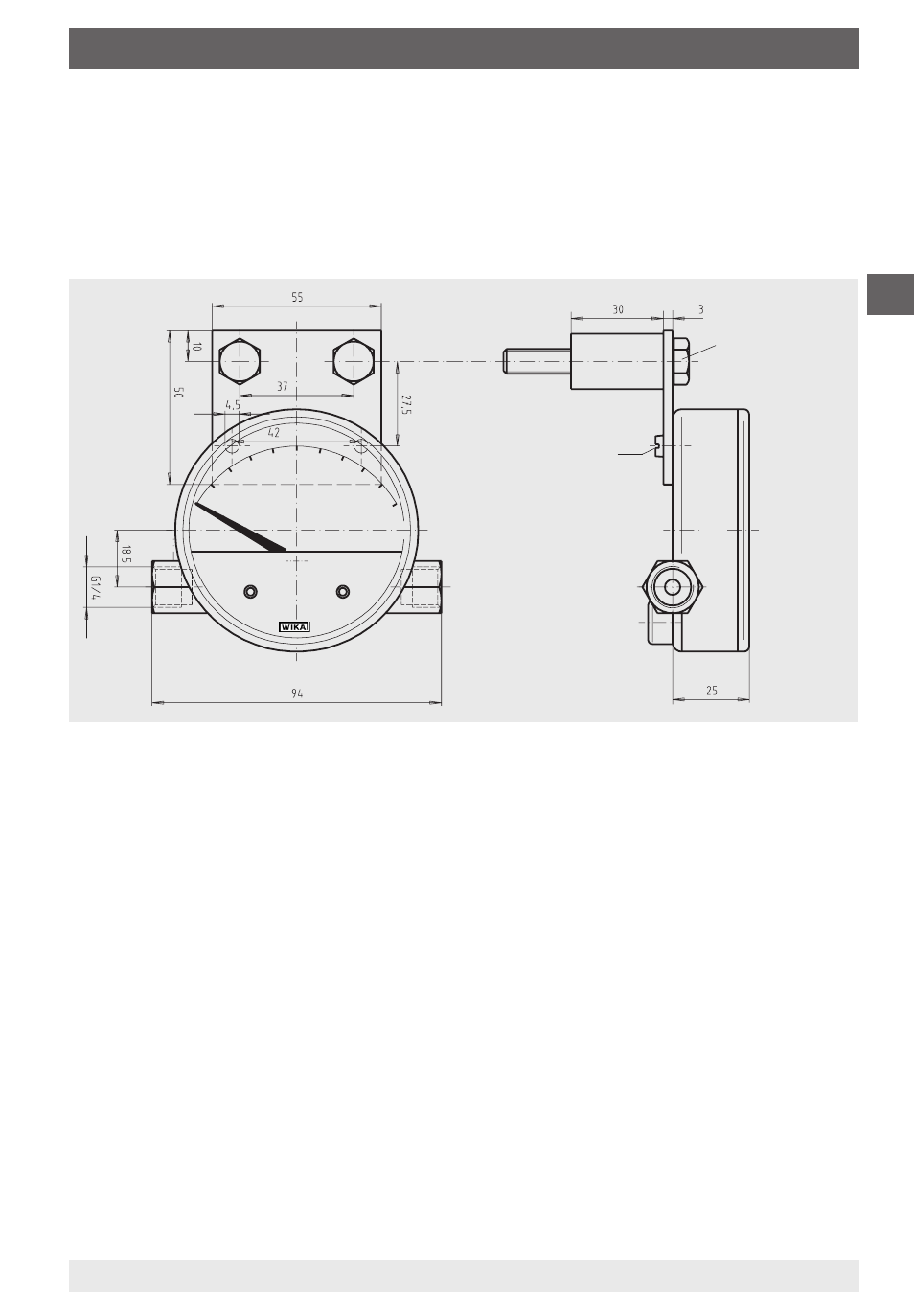

Montage an Wand (siehe Zeichnung)
Anbringung/Befestigung mit Messgerätehalter
Nullpunktprüfung
Im Allgemeinen erfolgt die Überprüfung und Einstellung des Nullpunktes im
drucklosen Zustand. Für die Nullpunktkorrektur des Druckmessgerätes ist
die Systembefestigungslasche an der Gehäuserückseite leicht zu lösen. Der
Nullpunkt lässt sich nun durch Verschieben des Messsystems nach rechts
oder links nachjustieren. Anschließend ist das Messsystem wieder mit der
Befestigungsschraube (empfohlenes Anzugsmoment der Befestigungsschraube
1,3 Nm) zu fixieren.
