Les valeurs limites autorisées pour U
i
, I
i
et P
i
de l‘alimentation intrinsèque
des circuits dépendent du type de détecteur. Ces valeurs sont indiquées
dans les procédures d‘attestation de la conformité CE. (Le type de détecteur
est indiqué sur le schéma de branchement du manomètre).
Exemple pour relais d‘amplification appropriés:
064
46 07/
009 GB/D/F
WIKA Mode d'emploi manomètres Type avec 831 selon ATEX 48
F

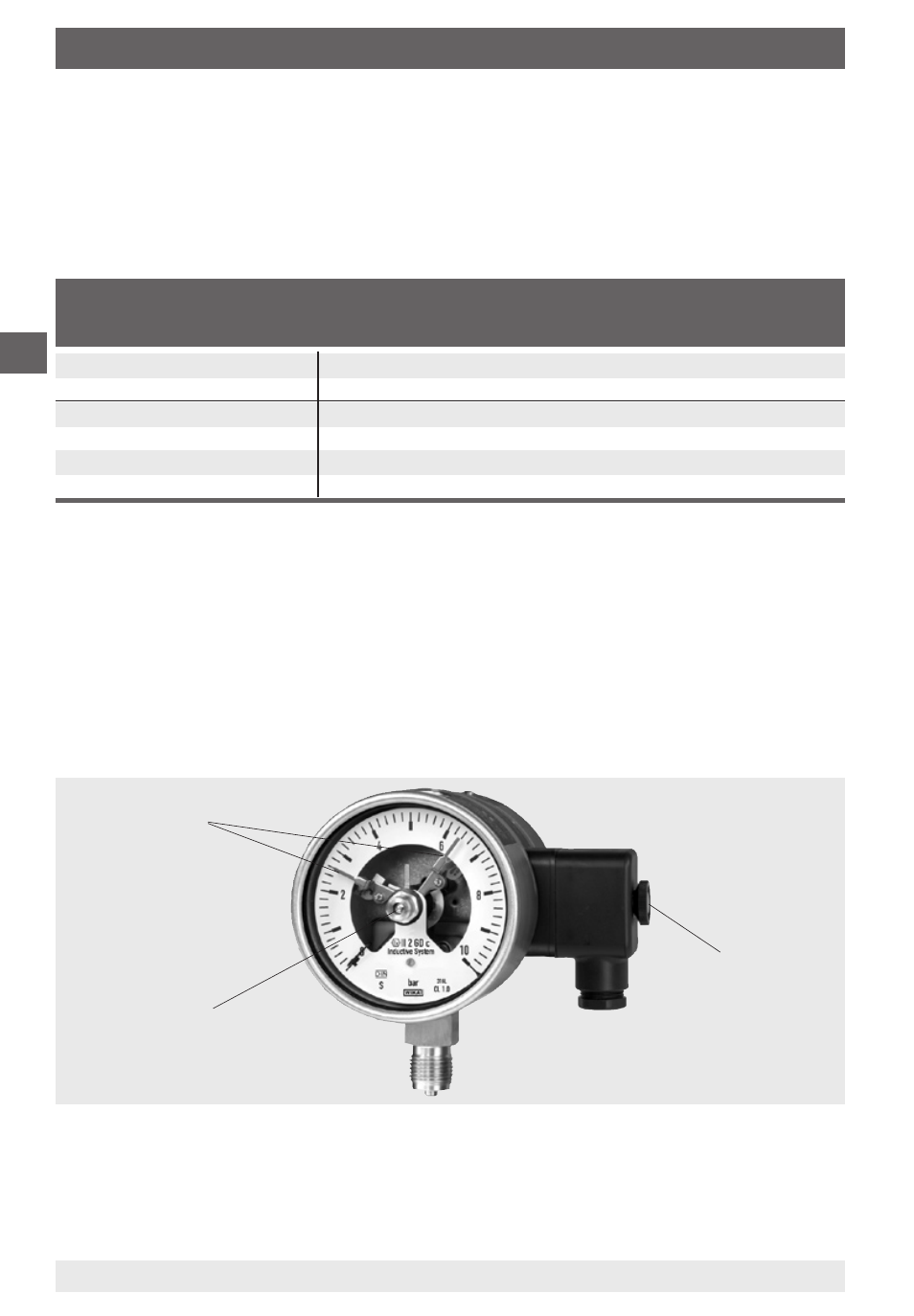

4. Commutateurs
Indicateur de
la valeur
de consigne
Trou de réglage
Clef de réglage
amovible
Circuit Type de Code de désignation Attestation Type
(voir fiche Ex) détecteur Etbs. Pepperl & Fuchs d‘examen CE WIKA
Type 1 Standard KFD2-SR2-Ex1 PTB 00 ATEX 2080 904.31
Standard KFD2-SR2 Ex2 PTB 00 ATEX 2080 904.32
Type 2 Standard KFA6-SR2-Ex1 PTB 00 ATEX 2081 904.28
Standard KFA6-SR2-Ex2 PTB 00 ATEX 2081 904.29
SN-Sensoren KFD2-SH-Ex1 PTB 00 ATEX 2042 904.33
SN-Sensoren KHA6-SH-Ex1 PTB 00 ATEX 2043 904.30
Compatibilité électromagnétique
CEM selon EN 60 947-5-.
Les appareils sont à protéger contre de forts champs électromagnétiques.
Réglage de la valeur de consigne
Le réglage des valeurs de consigne s‘effectue via le trou de réglage dans le
cadran à l‘aide de la clef de réglage (fournie avec l‘appareil, elle se trouve,
dans les modèles standard, sur le côté du boîtier de raccordement).
Les indicateurs de valeur de consigne des seuils peuvent être réglés librement
sur toute l‘échelle de mesure. Pour des raisons de précision et de sécurité de
commutation, et afin de ne pas porter préjudice à la durée de vie des appareils,
il est recommander de fixer les points de commutation entre 10 % et 90 % de
l‘échelle.
