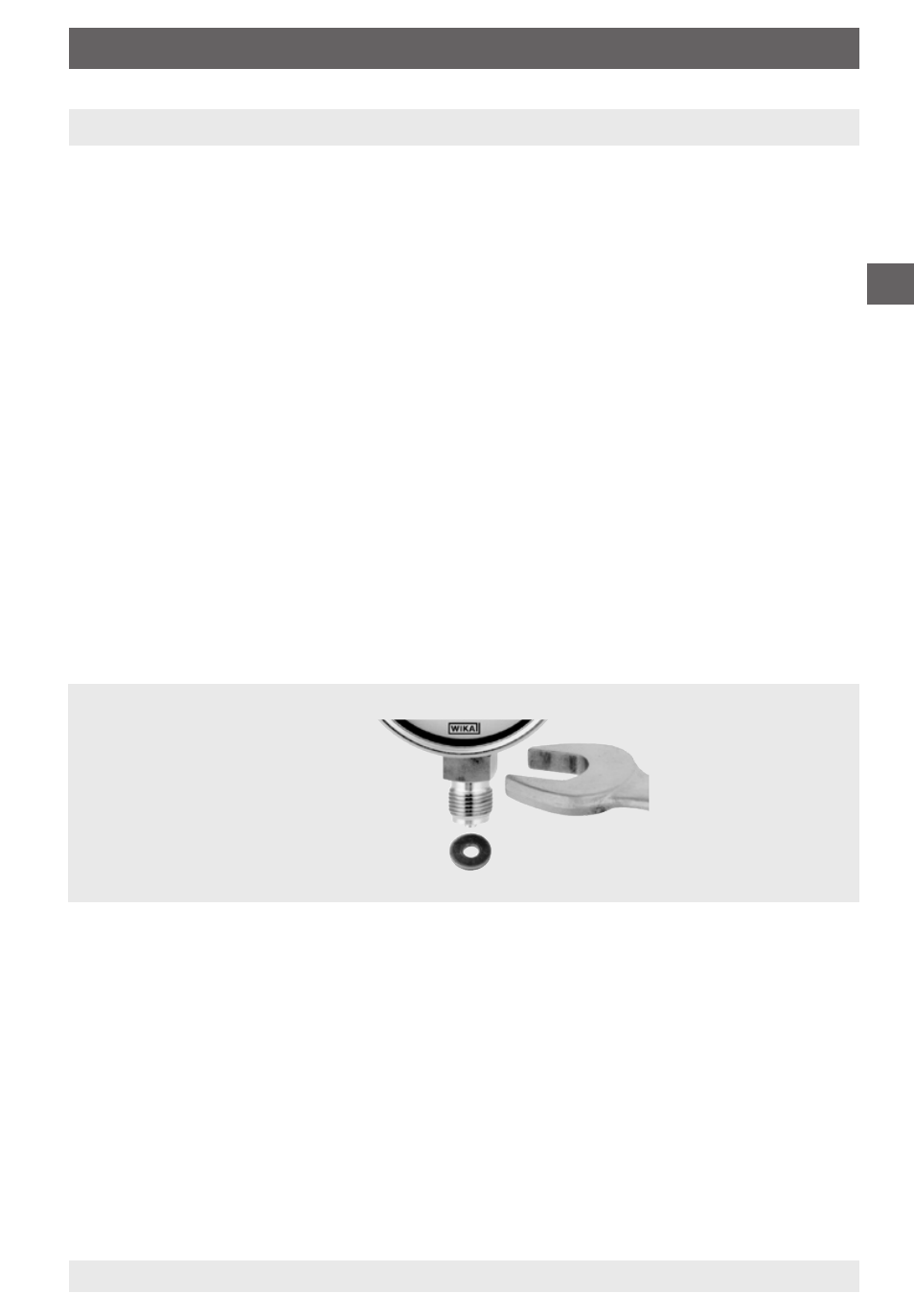

Montage mit
Gabelschlüssel
25 WIKA Betriebsanleitung Druckmessgeräte Typ mit 831 nach ATEX
064
46 07/
009 GB/D/F
D
3. Technische Daten und bestimmungsgemäße Verwendung
3. Technische Daten und bestimmungsgemäße Verwendung
Druckbelastbarkeit
Typ 21X.20, 23X.50/30: Ruhebelastung: Skalenendwert
Wechselbelastung: 0,9 × Skalenendwert
kurzzeitig: 1,3 × Skalenendwert
Typ 3X.36: Ruhebelastung: Messbereichsendwert
Wechselbelastung: 0,9 × Messbereichsendwert
kurzzeitig: Überlastbereich
Prozessanschluss
Entsprechend den allgemeinen technischen Regeln für Druckmessgeräte
(z. B. EN 837-2 „Auswahl- und Einbauempfehlungen für Druckmessgeräte“).
Beim Einschrauben der Geräte darf die zum Abdichten erforderliche Kraft nicht
über das Gehäuse oder die Kabelanschlussdose aufgebracht werden, sondern
mit geeignetem Werkzeug nur über die dafür vorgesehenen Schlüsselflächen
am Vierkant des Anschlusszapfens.

Temperatureinfluss
Bei Abweichung von der Referenztemperatur am Messsystem (+20 °C):
max. ±0,4 %/10 K vom jeweiligen Skalenendwert
IP Schutzart
Umhüllendes Gehäuse (EN 60 59/IEC 60 59)
Typ 1.0:
IP 54
Typen 3X.X0/36: IP 65
