Electrical
•
Use only power units which ensure
reliable electrical isolation of the
operating voltages with at least 4 kV
isolation resistance as per
IEC 742/ EN 60742/VDE 0551.
Switch power packs are permitted
providing they ensure reliable
isolation as per EN 60950/VDE 0805.
•
Always use sensors with the same
switching output (e.g. only positive-
switching sensors - PNP).
Mixed operation with positive and ne-
gative-switching sensors is not per-
mitted.

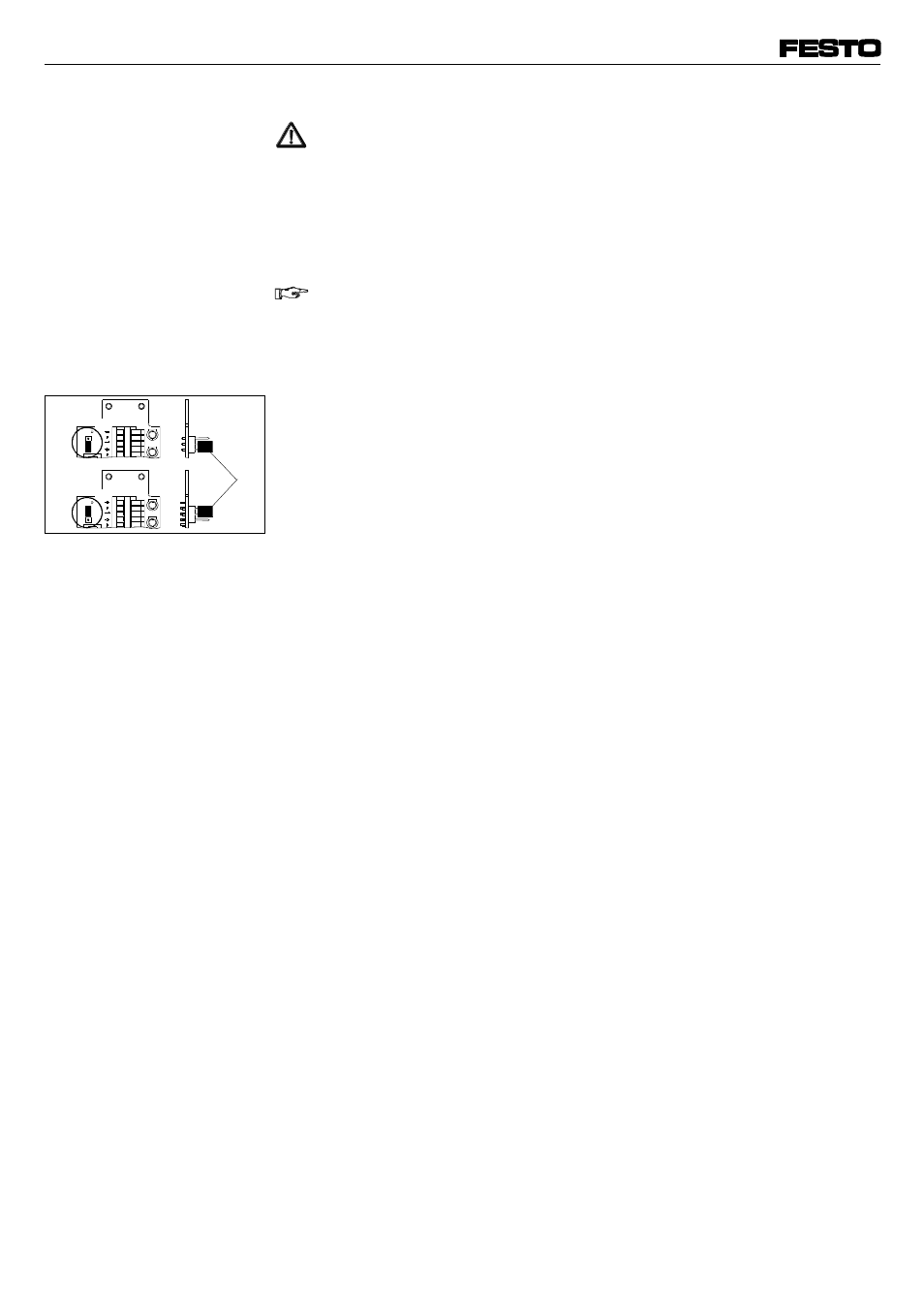

Setting the permitted switching output
•
Position the jumper
!
as shown in
Fig. 7 for positive-switching sensors
(PNP; factory setting) or negative-
switching sensors (NPN).
elektrisch
•
Verwenden Sie nur Netzteile, die
eine sichere elektrische Trennung
der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens
4 kV Isolationsfestigkeit gewähr-
leisten.
Schaltnetzteile sind zulässig, wenn
sie die sichere Trennung im Sinne
der EN 60950/VDE 0805
gewährleisten.
•
Verwenden Sie stets Sensoren mit
dem selben Schaltausgang (z.B. nur
positivschaltende Sensoren - PNP).
Der Mischbetrieb von positiv- und
nullschaltenden Sensoren ist nicht
zulässig.
Zur Einstellung des zulässigen Schalt-
ausgangs:
•
Positionieren Sie den Jumper
!
ge-
mäß Bild 7 für positivschaltende Sen-
soren (PNP; Werkseinstellung) oder
nullschaltende Sensoren (NPN).
/
1
/
1
/1/
1/1
Y
Y
Y
Y
!
Bild 7/Fig. 7
HMP-...-AD/-EL
0001a
