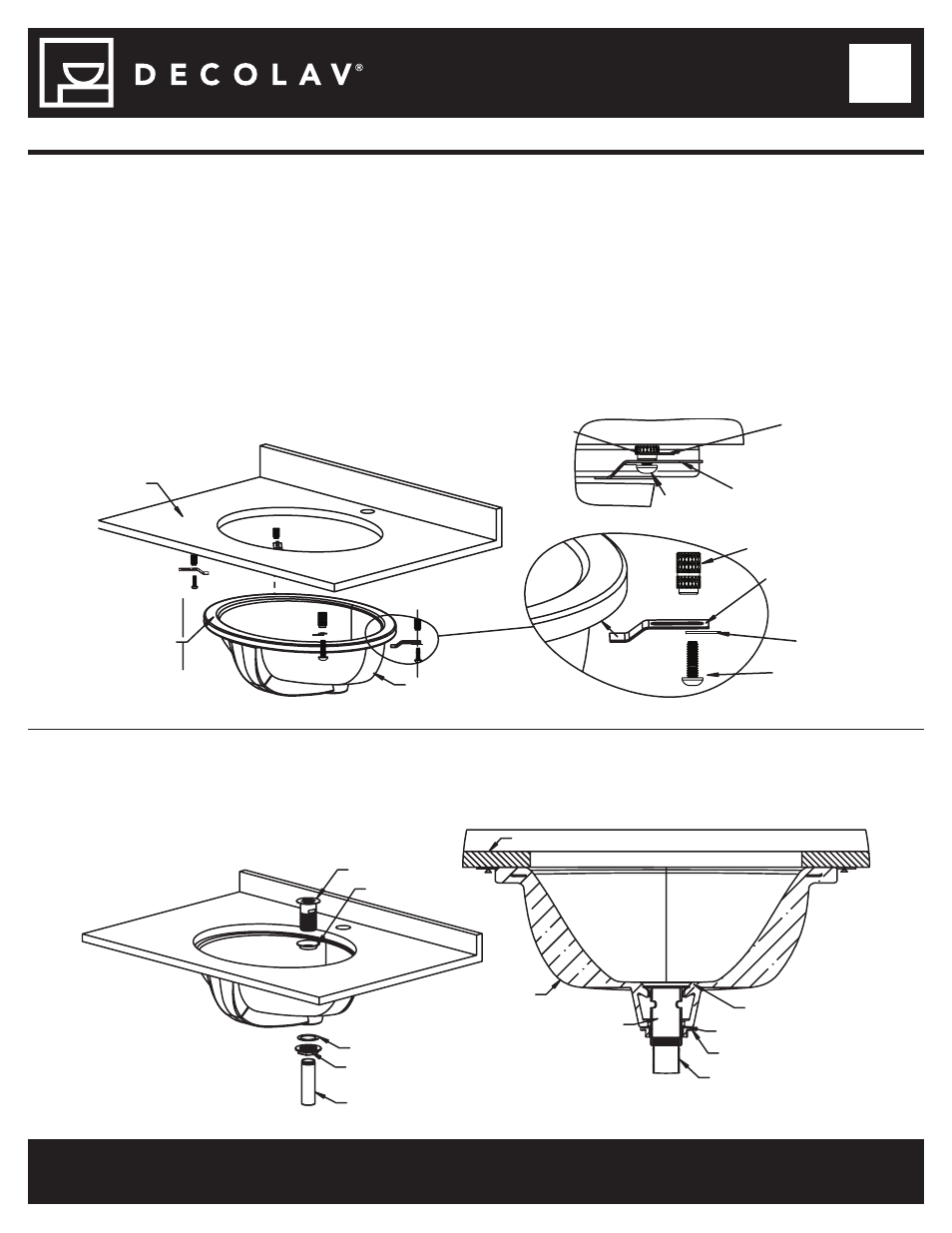

iNStruCCioNeS de iNStalaCióN
Desagüe
Tuerca del desagüe
Brazo de desagüe vertical
Arandela dura
Arandela negra
Lavamanos
Desagüe
Arandela negra
Arandela dura
Tuerca del desagüe
Brazo de desagüe vertical
Figura 2
Mostrador
• PASO Nº 3
• Vea la figura 1, detalle de los sujetadores de montaje [Instalación de mostradores de superficie maciza con un
mínimo espesor de 1pulg (25mm)]. El instalador debe proporcionar anclajes para los mostradores menos gruesos.
• Para las superficies macizas, taladre el agujero del anclaje con 3 /
8
pulg de diámetro x ½ pulg de profundidad.
Aplique una cantidad pequeña de adhesivo “epoxy” (no proporcionado) para sellar el extremo de la moleta
con rosca (C). Inserte la moleta con rosca (con el extremo roscado abierto expuesto).
• Aplique masilla para plomería o calafateo alrededor de la parte inferior del borde, cerca del borde, como se muestra.
• Suba con cuidado el lavamanos hasta su posición, alinéelo y presione firmemente.
• Quite el excedente de sellador.
• Coloque los sujetadores de instalación inferior (B) para sostener el lavamanos en su lugar.
• Nota: Para loS moStradoreS de madera, utiliCe torNilloS y aNClaJeS Para madera (diCHoS torNilloS No Se ProPorCioNaN).
• Nota: Permita Que el Sellador Se SeQue aNteS de CoNtiNuar
Aplique masilla
para plomería o
calafateo aquí.
Figura 1
Lavamanos
Mostrador
Detalle de los sujetadores de instalación (vista esquemática)
Tornillo de
máquina
Sujetadores
para instalación
inferior
Moleta con rosca
Moleta con rosca
Sujetadores para
instalación inferior
Tornillo de máquina
Detalle de los sujetadores de instalación
Arandela
Arandela
• PASO Nº 4
• Nota: el deSaGÜe Que Se mueStra (deSaGÜe de reJilla deColaV ® 9295) eS uN aCCeSorio reComeNdado y No eStÁ iNCluido.
• Instale el desagüe según las instrucciones de instalación del fabricante.
• Nota: No aPriete demaSiado el deSaGÜe
•
Vea la figura 2.
