Model NuMber: Série CarlyN ® (1401, 1403)
4
iNStruCtioNS d’iNStallatioN
• ÉTAPE 3

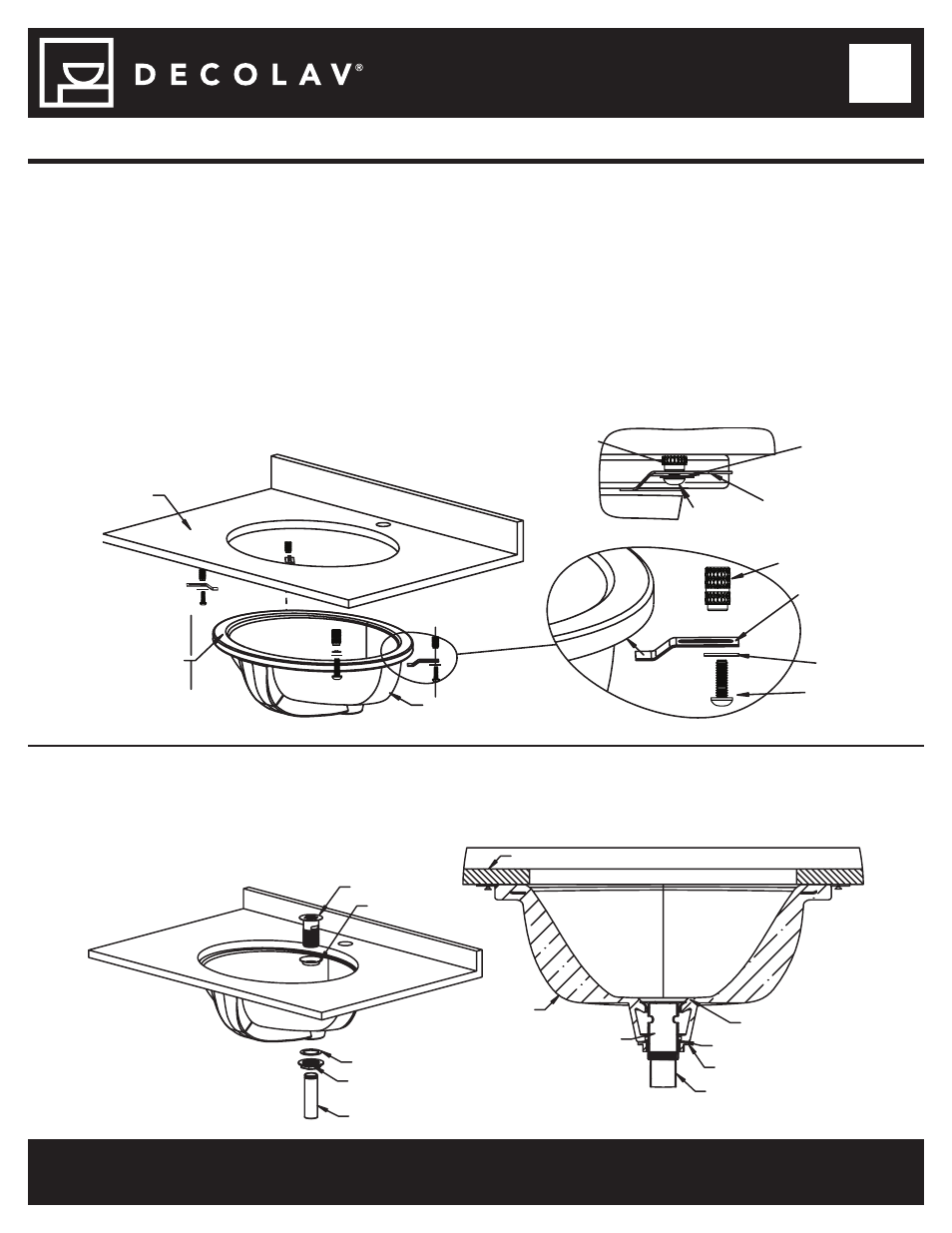

• Référez-vous à la figure 1, au schéma détaillé des brides de fixation [installation pour comptoirs de surface solide
d’une épaisseur minimum de 1 po (25 mm)]. L’installateur doit fournir les ancrages pour les comptoirs plus minces.
• Pour une installation sur une surface solide, percez des trous pour ancrages d’un diamètre de 3 /
8
po et d’une
profondeur de ½ po. Appliquez une petite quantité de résine époxyde (non incluse) sur l’extrémité fermée de
la molette filetée (C). Insérez la molette filetée (extrémité filetée ouverte exposée).
• Appliquez du mastic de plomberie ou du calfeutrage autour de la bordure, près du bord, tel qu’illustré.
• Levez soigneusement le lavabo, alignez-le, puis appuyez fermement.
• Essuyez l’excédent de mastic.
• Attachez les brides de fixation (B) pour que le lavabo tienne en place.
• reMarque : Pour leS CoMPtoirS eN boiS, utiliSeZ deS viS À boiS et deS aNCraGeS. leS viS À boiS Ne SoNt PaS iNCluSeS.
• reMarque : le MaStiC doit Être SeC avaNt de CoNtiNuer!
Drain
Écrou de vidange
Pièce de raccordement
Rondelle dure
Rondelle noire
Lavabo
Drain
Rondelle noire
Rondelle dure
Écrou de vidange
Pièce de raccordement
Figure 2
Comptoir
Appliquez le mastic
de plomberie ou le
calfeutrage ici.
Figure 1
Lavabo
Comptoir
Schéma détaillé des brides de fixation (Vue éclatée)
Vis mécanique
Bride de fixation
Molette filetée
Molette filetée
Bride de fixation
Vis mécanique
Schéma détaillé des brides de fixation
Rondelle
Rondelle
• ÉTAPE 4
• reMarque : le draiN illuStré (draiN À Grille deColav ® 9295) eSt reCoMMaNdé, MaiS NoN iNCluS!
• Installez le drain conformément aux directives d’installation du fabricant.
• reMarque : Ne SerreZ PaS le draiN de FaÇoN exCeSSive!
•
Reportez-vous à la figure 2.
