NUMÉRO DE MODÈLE : 1210
5
INSTRUCTIONS D’INSTALLATION
• ÉTAPE 5
o REMARQUE : LE DRAIN ILLUSTRÉ (DRAIN-PARAPLUIE DECOLAV ® 9290) EST RECOMMANDÉ MAIS IL N’EST
PAS INCLUS!
o Installez le drain conformément aux directives d’installation du fabricant.
o REMARQUE : NE SERREZ PAS LE DRAIN DE FAÇON EXCESSIVE!
o Reportez-vous à la fi gure 3.
• ÉTAPE 6
o REMARQUE : LE CIRCUIT D’ÉVACUATION ILLUSTRÉ (SIPHON BOUTEILLE DÉCORATIF DECOLAV ® 9100) EST
RECOMMANDÉ, MAIS IL N’EST PAS INCLUS!
o Installez le circuit d’évacuation conformément aux directives d’installation du fabricant.
o Reportez-vous à la fi gure 4.
• ÉTAPE 7
o Installez le robinet et le système d’alimentation en eau conformément aux directives d’installation du
fabricant.
o REMARQUE : LE ROBINET ET LE SYSTÈME D’ALIMENTATION EN EAU NE SONT PAS INCLUS!
o Assurez-vous qu’il n’y a pas de fuite.

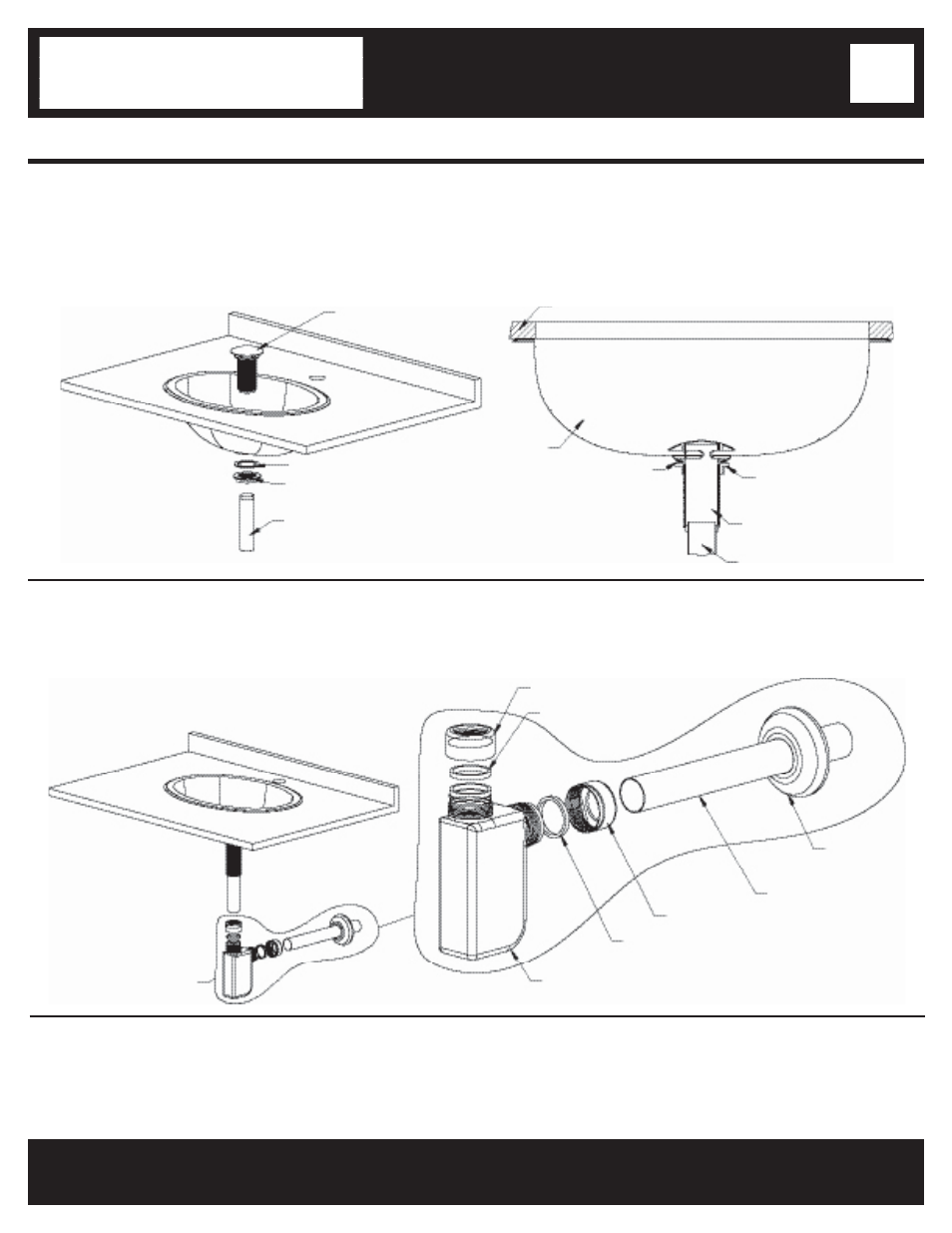

Drain
Rondelle épaisse
Écrou de vidange
Pièce de raccordement
Comptoir
Lavabo
Écrou de vidange
Drain
Pièce de raccordement
Figure 3
Écrou
coulissant
Revêtement
mural
Tuyau de
raccordement
Siphon bouteille
Circuit
d’évacuation
Figure 4
Rondelle
Écrou coulissant
Rondelle
