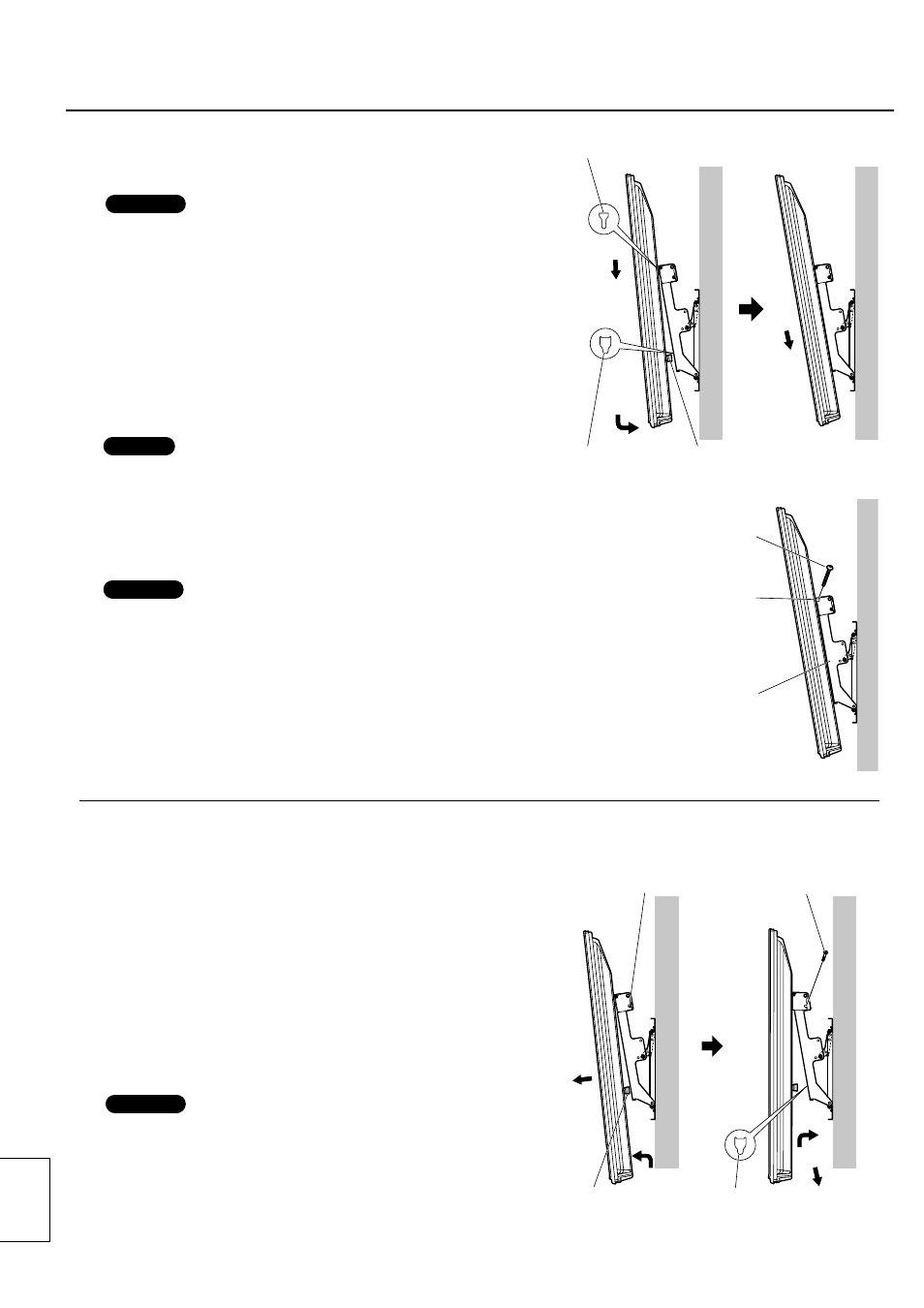

6. Gắn TV plasma lên giá đỡ treo tường
và nối nó với các bộ phận khác
Khe rãnh phía trên đỉnh
Miếng đệm cách điện ở đáy



Lỗ ở đáy
B
ề m
ặt c
ủa t
ườ
ng
B
ề m
ặt c
ủa t
ườ
ng
Ghi chú
• Nối các dây cáp và các dây điện của các thiết bị kết nối vào trước
khi gắn TV plasma lên giá đỡ treo tường.
• Khi gắn TV plasma lên giá đỡ treo tường, đảm bảo các dây cáp
và các dây điện không bị thắt nút giữa TV plasma và giá đỡ treo
tường.
• Xem hướng dẫn sử dụng TV plasma để biết cách nối TV plasma
với các bộ phận khác.
 Gắn các miếng đệm cách điện trên đỉnh TV plasma lên trên
rãnh cắt nằm trên đỉnh của giá đỡ treo tường.
 Từ từ đặt TV plasma xuống, gắn các miếng đệm cách điện ở
dưới đáy vào các lỗ ở phần dưới của giá đỡ treo tường.
 Rồi từ từ hạ thấp TV plasma xuống.
CHЪ Э
• Nếu TV plasma bị nâng lên quá nhiều, phần trên đỉnh của nó sẽ
trở nên không khớp so với giá đỡ treo tường.
7. Gắn TV plasma lên
Lắp đinh vít định vị phụ  (2) vào lỗ lắp đinh vít định vị trên
các cạnh (trái và phải) của giá đỡ treo tường.
Lỗ lắp đinh vít định vị
M5 x 50 Đinh vít định vị 
Giá đỡ treo tường B
ề m
ặt c
ủa t
ườ
ng Ghi chú
• Để tránh không cho mối nối giữa TV plasma và giá đỡ treo
tường trở nên lỏng lẻo, các đinh vít định vị  phải được vặn
chặt ở phía trái và phải đến tận chân đế của giá đỡ.
Nối với các bộ phận bổ sung
 Gỡ bỏ các đinh vít được đánh dấu đỏ ở bên trái và phải 
(một ở bên trái và một ở bên phải), những cái vít này được
sử dụng để gắn và tháo dỡ TV plasma.
 Nâng nhẹ TV plasma và kéo nó về phía trước, kéo các miếng
đệm cách điện ở dưới đáy ra.
 Kéo TV plasma về phía trước, và nối các cáp kết nối hay các
cáp điện thành phần vào các đầu cuối kết nối ở phía sau.
 Nâng nhẹ TV plasma lên, chèn các miếng đệm cách điện vào
các lỗ ở phần dưới của giá đỡ treo tường.
 Rồi từ từ hạ thấp TV plasma xuống.
 Siết chặt các đinh vít được đánh dấu đỏ bên trái và phải 
(một ở bên trái và một ở bên phải) được sử dụng để gắn hay
tháo rỡ TV plasma vào các lỗ gắn đinh vít đánh dấu đỏ bên
cạnh của giá đỡ treo tường.
(Siết chặt mômen quay: từ 1,2 đến 1,5 N•m)
 Đinh vít được đánh
dấu đỏ  được dùng
để gắn và tháo rỡ TV
plasma
Lỗ ở đáy Miếng đệm cách điện
ở đáy



 Đinh vít được đánh
dấu đỏ  được dùng
để gắn và tháo rỡ TV
plasma

B
ề m
ặt c
ủa t
ườ
ng
B
ề m
ặt c
ủa t
ườ
ng
Ghi chú
• Khi nối các bộ phận vào TV plasma, hãy nhờ đến chuyên gia
lắp đặt có trình độ.
