13
Deutsch

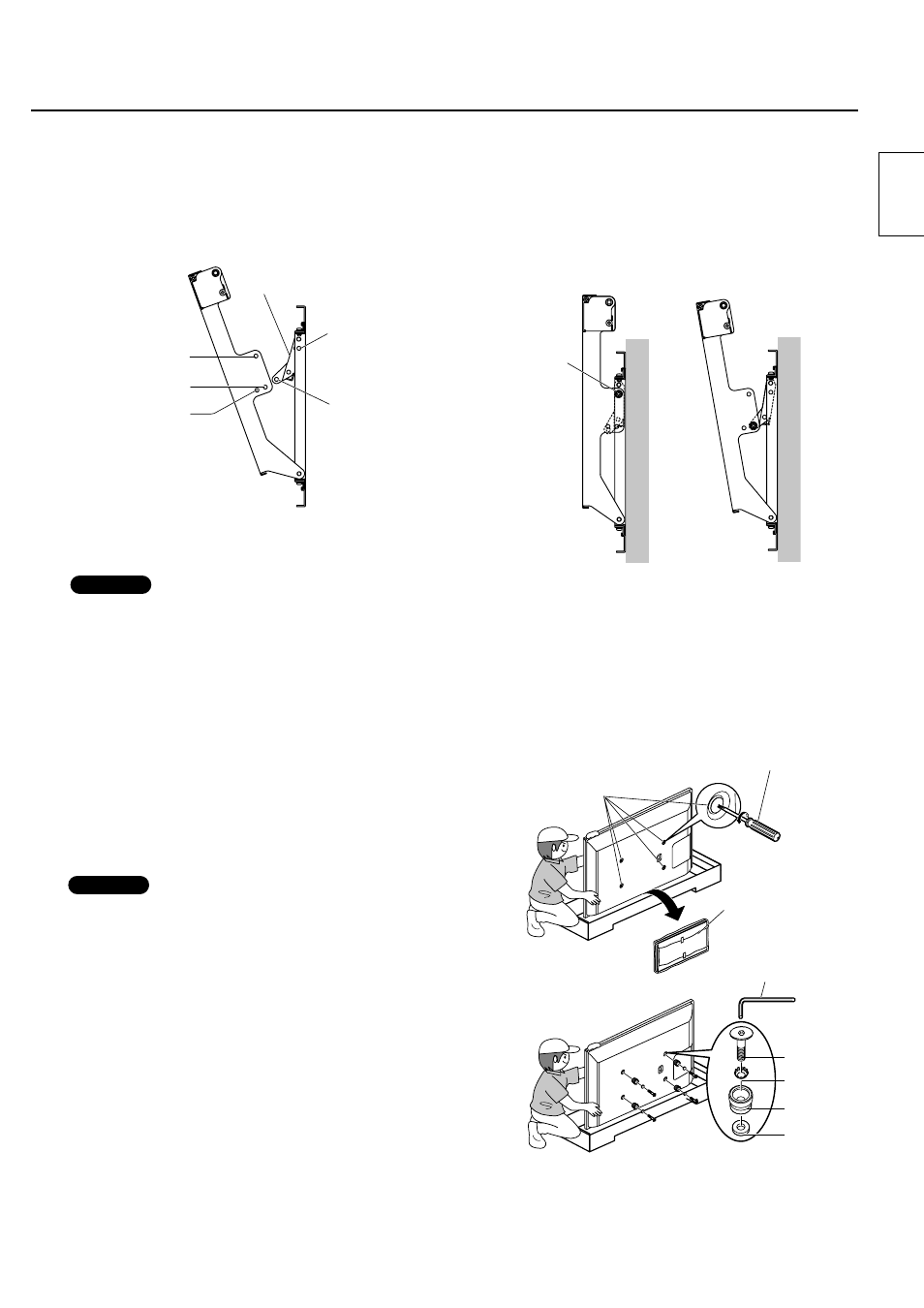

4. Einstellen des Winkels der Wandhalterung
Der Neigungswinkel dieser Wandhalterung kann in 5-Grad-Schritten auf 3 Positionen eingestellt werden, die von
„0-Grad-(Null-Neigung)“ bis zu „10-Grad-Neigung“ reichen.
Bei der Auslieferung der Wandhalterung ist der Winkel auf „0-Grad-(Null-Neigung)“ eingestellt. Um diesen Winkel zu
ändern, entfernen Sie die Einstellungsschrauben, und ändern Sie die Position der Strebe.
(Anzugsmoment: 0,8–1,0 N•m)
„0-Grad-(Null-Neigung)“
„10-Grad-Neigung“
„5-Grad-Neigung“
Strebe
„0-Grad-
(Null-Neigung)“
Neigen von 5 bis 10
Grad
Bei Einstellung des
Winkels auf
„0-Grad-(Null-Neigung)“
Bei Einstellung des
Winkels auf
„10-Grad-Neigung“
Oberfläche der W
and
Einstellungsschraube
Oberfläche der W
and
Hinweis
• Bei Verwendung bestimmter Ausführungen von HDMI-Kabeln oder PCKabeln kann es vorkommen, dass das Kabel die
Wand berührt, wodurch eine Beschädigung der HDMIBuchse bzw. PC-Eingangsbuchse am Fernseher verursacht werden.
In einem solchen Fall muss der Winkel der Wandhalterung so eingestellt werden, dass kein Druck auf das Kabel ausgeübt
wird.
5. Befestigen der Isoliermuffen am
Plasmafernseher
 Entfernen Sie den oberen Deckel vom Verpackungskarton
des Plasmafernsehers, und ziehen Sie die Schutzhülle
herunter.
Stützen Sie den Plasmafernseher von vorne aus ab, so
dass er nicht umkippen kann.
 Entfernen Sie den Ständer aus dem Verpackungskarton.
 Entfernen Sie die 4 Kappen mit einem
Kreuzschlitzschraubendreher vom Plasmafernseher.
* Das Aussehen des Plasmafernsehers
ist je nach Modell unterschiedlich. Die
nachstehende Abbildung ist ein Beispiel
für ein gültiges Modell.
Kappe





Kreuzschlitzschraubendreher
Ständer
Hinweis
• Bewahren Sie die entfernten Kappen nach dem Herausnehmen
des Ständers und mitgelieferten Zubehörs an einem sicheren
Ort auf.
(Die Kappen werden bei Verwendung eines separaten Ständers
erneut benötigt.)
 Befestigen Sie wie in der Abbildung rechts gezeigt die
mitgelieferten Innensechskant-Senkschrauben M8 × 32 ,
Zahnscheiben , Isoliermuffen  und Distanzstücke 
(je 4) mit dem mitgelieferten Innensechskantschlüssel 
an den Stellen, von denen die Kappen entfernt wurden.
(Anzugsmoment: 3–4 N•m)
