32
Français

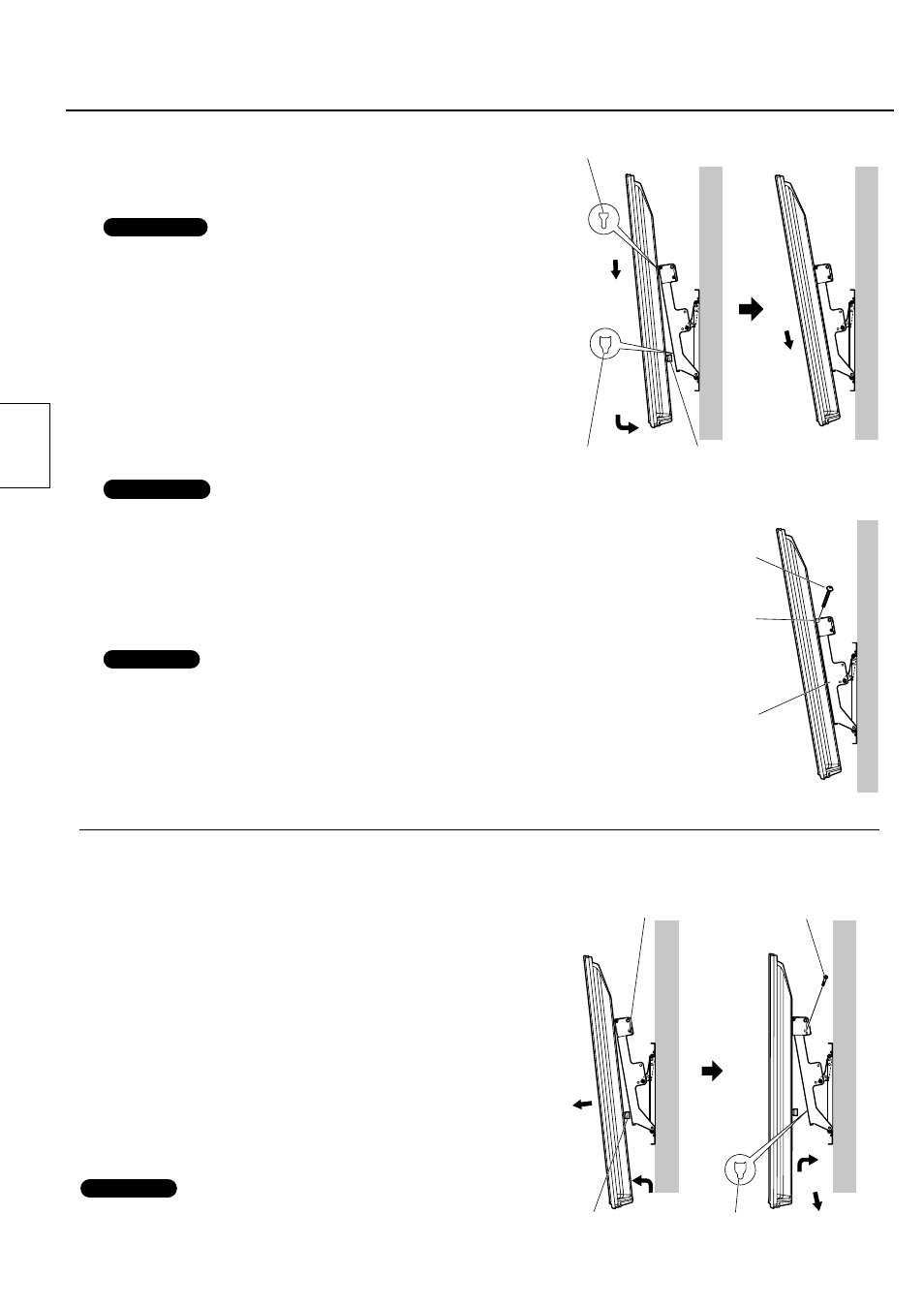

6. Montage du téléviseur plasma sur
l’applique de fixation au mur, et
raccordement avec les autres éléments
Encoche en haut
Rondelle isolante en bas



Orifice inférieur
Surface du mur Surface du mur
Remarques
• Connectez les câbles et cordons des éléments à connecter avant
de monter le téléviseur plasma sur l’applique de fixation au mur.
• Lorsque vous montez le téléviseur plasma sur l’applique de fixation
au mur, assurez-vous que les câbles et cordons ne se coincent pas
entre le téléviseur plasma et l’applique de fixation au mur.
• Reportez-vous au mode d’emploi du téléviseur plasma pour
connecter ce dernier aux autres éléments.
 Faites correspondre les rondelles isolantes en haut du
téléviseur plasma avec l’encoche en haut de l’applique de
fixation au mur.
 En abaissant lentement le téléviseur plasma, insérez les
rondelles isolantes en bas dans les orifices de la partie
inférieure de l’applique de fixation au mur.
 À présent, abaissez le téléviseur plasma.
ATTENTION
• Si le téléviseur plasma est soulevé trop haut, sa partie supérieure
se dégagera de l’applique de fixation au mur.
Orifice de montage de la vis de
serrage de l’unité
M5 x 50 Vis de serrage de
l’unité 
Dispositif de fixation murale
Surface du mur
7. Fixation du téléviseur plasma
Placez les vis fournies en accessoires pour le serrage
de l’unité  (2) dans les orifices de montage des vis
de serrage de l’unité sur les côtés (gauche et droit) de
l’applique pour fixation au mur.
Remarque
• Afin d’empêcher le téléviseur à plasma de se dégager de
l’applique de fixation au mur, les vis de fixation de l’appareil 
doivent être solidement serrées à gauche et à droite jusqu’à
leur base.
Raccordement d’éléments additionnels
 Déposez les vis marquées en rouge gauche et droite 
(une à gauche et une à droite) servant à fixer et dégager le
téléviseur plasma.
 En soulevant légèrement le téléviseur plasma et en le tirant
vers l’avant, enlevez les rondelles isolantes du bas.
 Tirez le téléviseur plasma vers l’avant, puis connectez aux
bornes qui se trouvent à l’arrière les câbles et cordons des
éléments à raccorder.
 En soulevant légèrement le téléviseur plasma, insérez
les rondelles isolantes du bas dans la partie inférieure de
l’applique de fixation au mur.
 À présent, abaissez le téléviseur plasma.
 Serrez fermement les vis marquées en rouge gauche et
droite  (une à gauche et une à droite) servant à ancrer et
dégager le téléviseur plasma, dans les orifices de montage
pour vis marquées en rouge sur le côté de l’applique de
fixation au mur.
(Couple de serrage : 1,2 à 1,5 N•m)
 Vis marquée en rouge

servant à fixer et
dégager le téléviseur
plasma
Orifice
inférieur Rondelle isolante
en bas



 Vis marquée en rouge

servant à fixer et
dégager le téléviseur
plasma

Surface du mur Surface du mur
Remarque
• Confiez le travail de raccordement des éléments sur le téléviseur
plasma à un installateur spécialisé.
Mode de pose
