48
Svenska
Monteringsprocedur [Använd aldrig någon annan metod än vad som anges
för installation.]

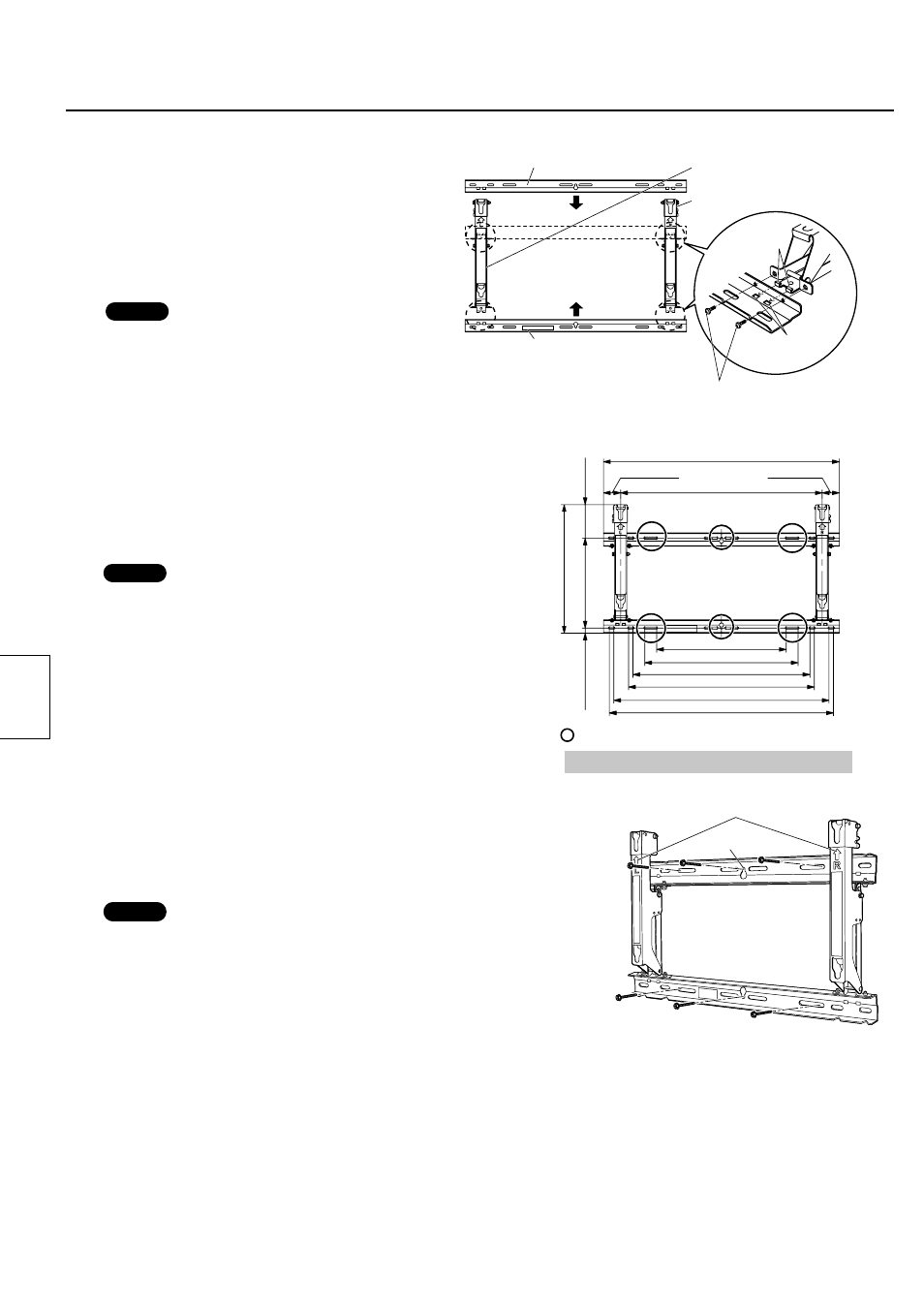

1. Montera väggfästet
Lägg basens övre och undre beslag  och
fästbasens vänstra och högra beslag  och 
enligt figuren.
Passa in flikarna på fästbasens vänstra och högra
beslag i uttagen (2 till vänster och 2 till höger) i
basens övre och undre beslag. Montera delarna
med de åtta skruvarna  för ihopmontering av
fixturen.
(Åtdragningsmoment: 1,2 till 1,5 N•m)
Fästbasens högra beslag 
Basens övre koppling 
Basens undre koppling 
(sidan med etiketten)
Flik
Uttag
Fästbasens vänstra beslag 
Skruvar M5x10 för montering
av fixture 
Anm.
• Håll fästbasens vänstra och högra kopplingar när du
arbetar med det sammansatta väggfästet. Om man
håller i basens övre och undre kopplingar kan det
deformera enheten.
2. Kontrollera monteringsplatsens styrka
 Väggfästet väger cirka 4 kg.
Ta reda på plasmaskärmens vikt i dess bruksanvisning.
 Se konturskissen av väggfästet som visas till höger och
kontrollera väggens styrka vid de sex monteringspunkterna.
Om styrkan hos någon av dessa punkter är för svag, måste
lämpliga förstärkningsåtgärder utföras.
Enhet: mm
800
684
440
520
600
630
730
760
58
305
436
113.5
17.5
58
märkning: Väggmonteringshål (vid 6 punkter)
Använd skruvarna för att förankra fixturen.
Anm.
• Det finns nio förborrade monteringshål i väggfästets övre del och
ytterligare nio i dess undre del.
Använd reservhålen om väggen består av trä eller annat material
som inte ger tillräcklig monteringsstyrka så att lämplig montering
inte kan utföras med de sex positionerna som visas till höger.
Kom ihåg att beroende på monteringsytans material, kan det bildas
sprickor om två monteringsskruvar sitter med för kort avstånd.
• Du får endast montera eller placera en plasma-TV på fixturen. Fäst
eller placera inte någon annan produkt.
• För information om de dimensioner som gäller när din plasma-TV är
monterad, se konturskissen (sidan 51).
3. Montering av väggfästet på väggen
 Montera väggfästet så att dess pilar pekar uppåt.

Börja med att skruva i skruven i det övre centrumhålet .
 Använd ett vattenpass för att få fixturen vågrät och skruva sedan i de
fem återstående skruvarna.
Pilar

Anm.
• Om det är nödvändigt att förankra skruvar eller muttrar i väggen innan
väggfästet monteras i en vägg av betong eller andra liknande material ska
hålen markeras genom att använda fixturen som mall eller mätas upp med
ledning av konturskissten. Förankra sedan skruvar eller muttrar med en
gängstorlek av 6 mm eller motsvarande.
Om du bygger in skruvarna, se till så att de sticker ut från väggytan med 10 till
15 mm.
• För att montera väggfästet på väggen ska man använda skruvar med en
gängstorlek på 6 mm eller motsvarande. Skruvar av rätt dimension och av rätt
typ för väggmaterialet finns att köpa på den lokala järnhandeln.
• Montera minst sex skruvar.
