24
Italiano
Procedura di montaggio [Non si deve usare alcun altro metodo diverso da
quello specificato.]

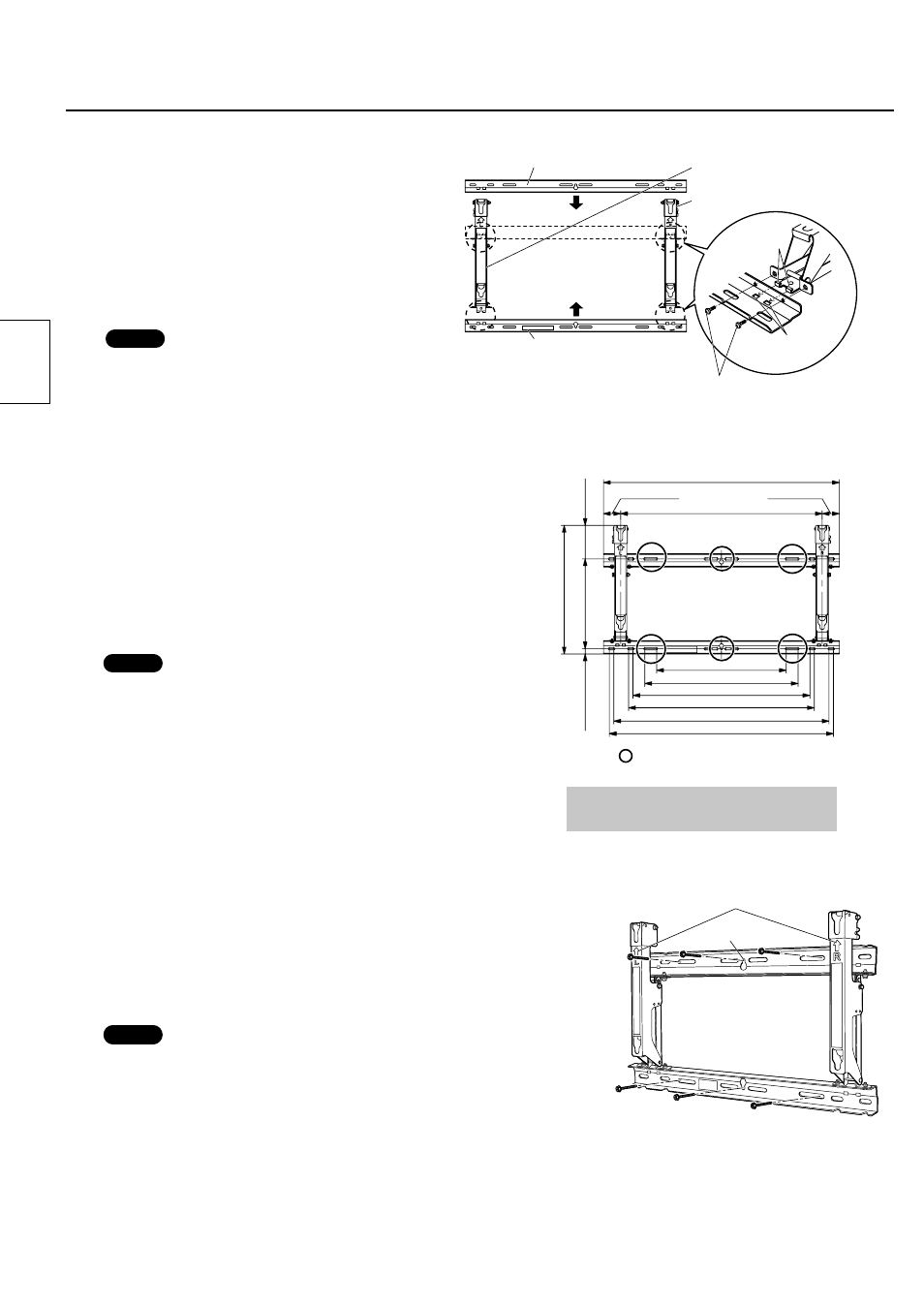

1. Assemblaggio della staffa di
montaggio su parete
Disporre i raccordi superiore e inferiore della base

e i raccordi sinistro e destro  e  della base
staffa come mostrato nella illustrazione.
Inserire le sporgenze (appendici) dei raccordi
destro e sinistro base staffa negli intagli (2 a
destra e 2 a sinistra) nei raccordi superiore e
inferiore base, e fissare le parti usando le otto viti

di assemblaggio attrezzatura.
(Coppia di serraggio: da 1,2 a 1,5 N•m)
Raccordo destro base
staffa 
Accessorio superiore
della base 
Accessorio inferiore della base 
(lato con l’etichetta applicata)
Appendice
Intaglio
Raccordo sinistro base
staffa 
Viti M5 × 10 di assemblaggio
attrezzatura 
Nota
• Durante il lavoro con la staffa di montaggio su parete
montata, prenderla per gli accessori destro e sinistro
della base staffa. Se la si prende per gli accessori
superiore e inferiore della base, si potrebbe
deformare questa unità.
2. Controllo della forza del luogo di
installazione
 La staffa di montaggio su parete pesa circa 4 kg.
Vedere il manuale di istruzioni dello schermo al plasma e
controllare il peso dello schermo al plasma da installare sulla
staffa di montaggio su parete.
 Vedere il disegno del profilo della staffa di montaggio su
parete mostrato a destra e controllare la forza della parete
sulle sei posizioni di installazione mostrate. Se la forza in una
qualsiasi di queste posizioni è insufficiente, provvedere un
rinforzo sufficiente.
Unità: mm
800
684
440
520
600
630
730
760
58
305
436
11
3.
5
17.5
58
Segno : Fori di montaggio su parete
(usare almeno 6 punti di attacco)
Bisogna assolutamente usare le viti per
fissare l’attrezzatura.
Note
• Ci sono nove fori di montaggio sulla parte superiore e altri nove
sulla parte inferiore della staffa di montaggio su parete.
Usare i fori di riserva forniti se per la parete viene usato legno o altro
materiale e non si può assicurare un livello sufficiente di forza di
montaggio fissando l’attrezzatura sulle sei posizioni mostrate a destra.
Tenere però presente che, a seconda del materiale che compone la
superficie di montaggio, su di essa si potrebbero formare delle crepe
se si usano le viti su posizioni che sono troppo vicine tra di loro.
• Montare o sistemare soltanto uno schermo al plasma
sull’attrezzatura. Non montare o sistemare alcun altro prodotto.
• Per i dettagli sulle dimensioni applicabili quando si monta lo
schermo al plasma, vedere il disegno del profilo (a pagina 27).
3. Installazione sulla parete della staffa di
montaggio su parete
 Installare la staffa di montaggio su parete in modo che le frecce indicate
su di essa siano rivolte in alto.
 Fissare prima di tutto la vite del foro centrale .
 Usare una livella per accertarsi che l’attrezzatura non sia inclinata su di
un lato, e fissare poi le viti nei cinque fori restanti.
Frecce

Note
• Se prima dell’installazione della staffa di montaggio su parete è necessario
incorporare viti o dadi perché la parete è, per esempio, di cemento o di
altri materiali, determinare la posizione dei fori sistemando sulla parete
l’attrezzatura di montaggio su parete, oppure calcolare la posizione dei fori dal
disegno del profilo, e incorporare poi le viti e i dadi con un diametro nominale di
6 mm o equivalente.
Le viti devono sporgere dalla superficie del muro di 10-15 mm.
• Per l’installazione sulla parete della staffa di montaggio su parete, usare viti con
un diametro nominale di 6 mm o equivalente, da acquistare in un negozio di
ferramenta, adatte al materiale dell’area di installazione sulla parete.
• Fissare le viti in almeno sei posizioni.
