3
ベース
六角レンチ
土 台
太いねじ

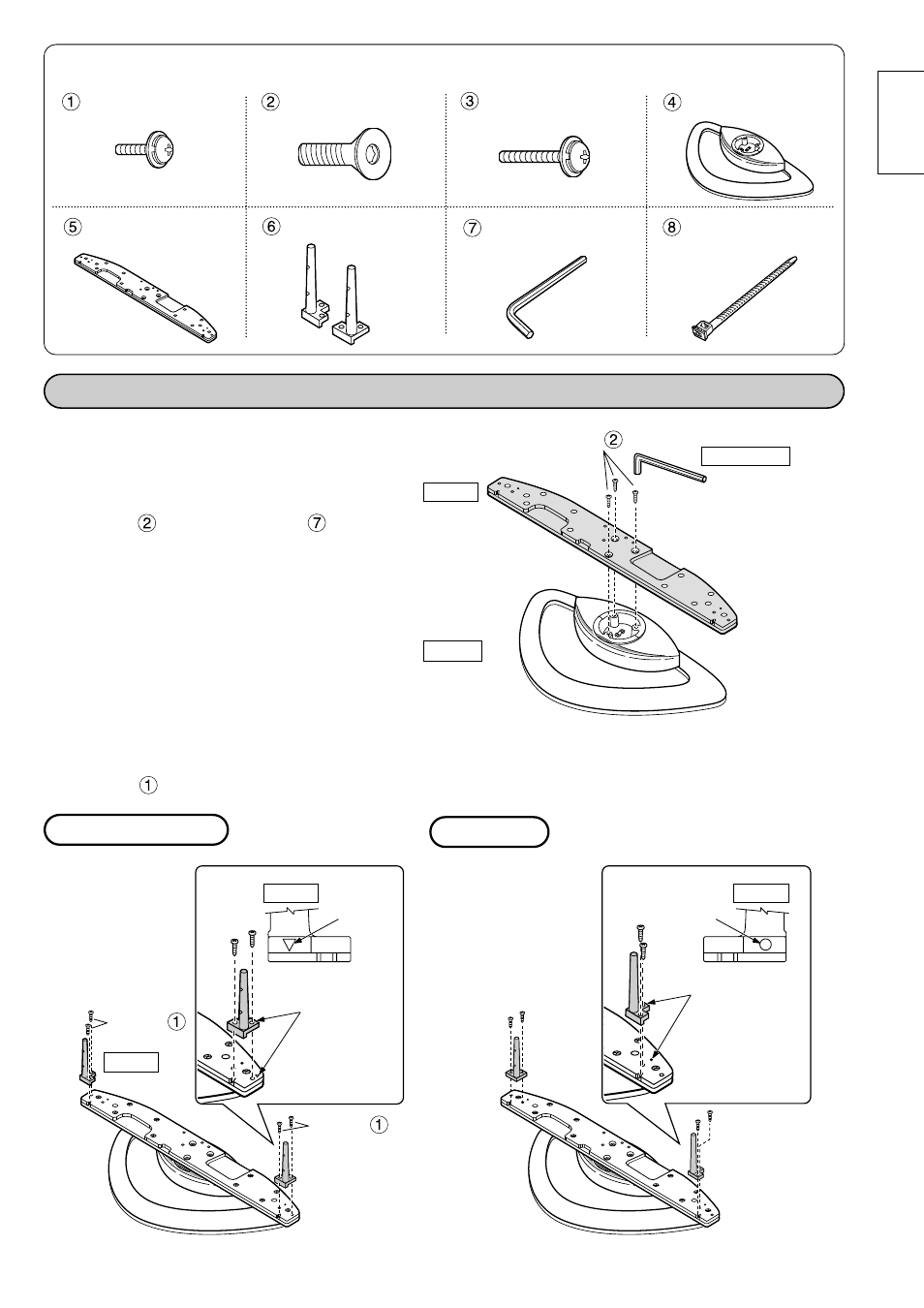

2.ポールを取り付ける
1.土台にベースを取り付ける
太いねじ （３本）を六角レンチ を
使って、土台にベースを右図のように確
実に固定してください。
短いねじ （４本）を使って、ベース面にポール左右とも下図のように確実に固定してください。
スタンドを組み立てる
42V型／50V型の場合 37V型の場合
日本語
組み立て用部品
ベース .............1
短いねじ ......... 4 太いねじ ......... 3 長いねじ. ......... 4 土台 ..................1
ポール ............. 2 六角レンチ ..........1 バンド .............1
ポール
ポール
刻印マーク
ポール
刻印マーク
短いねじ
短いねじ
刻印マークを合せて下さい。
刻印マークを合せて下さい。
