Page 21
Italiano
21

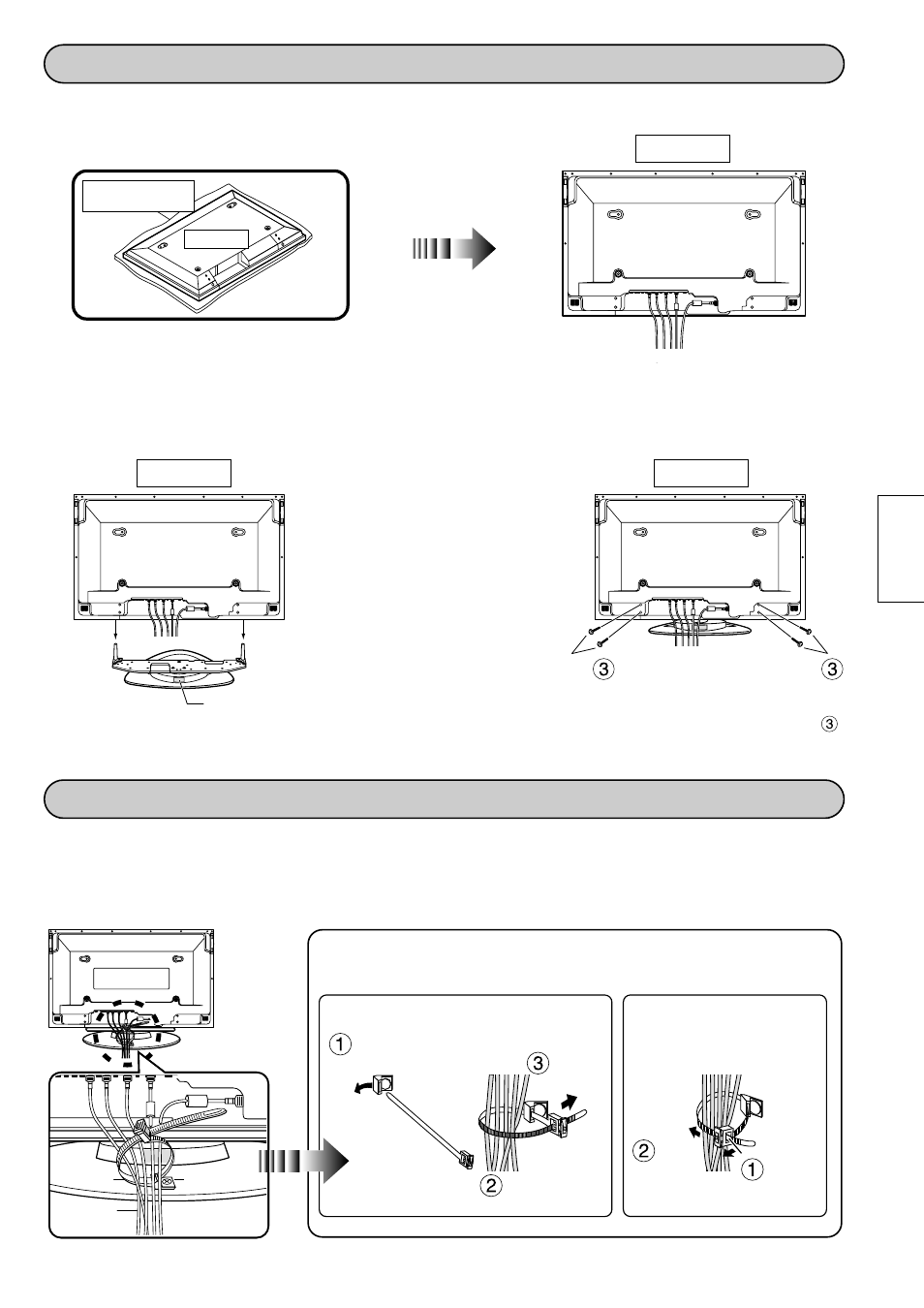

Montaggio sul corpo dello schermo
1. Collegare i cavi allo schermo
Vista da dietro
2
.
Inserire i paletti negli appositi
fori dello schermo.
3. Fissare lo schermo con
le viti.
* Posizionare un panno pulito su una superficie in piano
o su un tavolo, e piazzarvi sopra lo schermo rivolto
verso il basso.
Lato posteriore
dello schermo
Panno, tessuto,
o simili
Schermo
Istruzioni per il legamento dei cavi
■
Usando l’apposita fascetta fornita in dotazione, legare insieme tutti i cavi
alla base dello schermo al plasma.
*
Legare insieme tutti i cavi con l’apposita fascetta in dotazione,
facendo attenzione a lasciare sufficientemente allentato il cavo di
alimentazione dell’apparecchio.
Legamento dei cavi
Passare la fascetta
attraverso la sua fibbia.
Tirare la
fascetta.
Fissare insieme i cavi
in modo ordinato.
Slegamento dei cavi
Tirare
Tirare la
fibbia.
Schermo
Fascetta
Cavi
Viti lunghe
Viti lunghe
Etichetta con il numero del modello
Posizionare il piedestallo in modo che l’etichetta
venga a trovarsi rivolta verso il retro.
Inserire i paletti nello schermo ben a fondo.
Fissare saldamente per mezzo delle viti lunghe
.
* Effettuare il montaggio su una superficie stabile
ed in piano.
Schermo
(
)
Lato posteriore
dello schermo
(
)
Lato posteriore
dello schermo
(
)
Fibbia della
fascetta
Schermo
