Page 16: Bevestig de insteekpennen. 1
Nederlands
16
Onderplaat
Inbussleutel
Voet
Grote schroeven

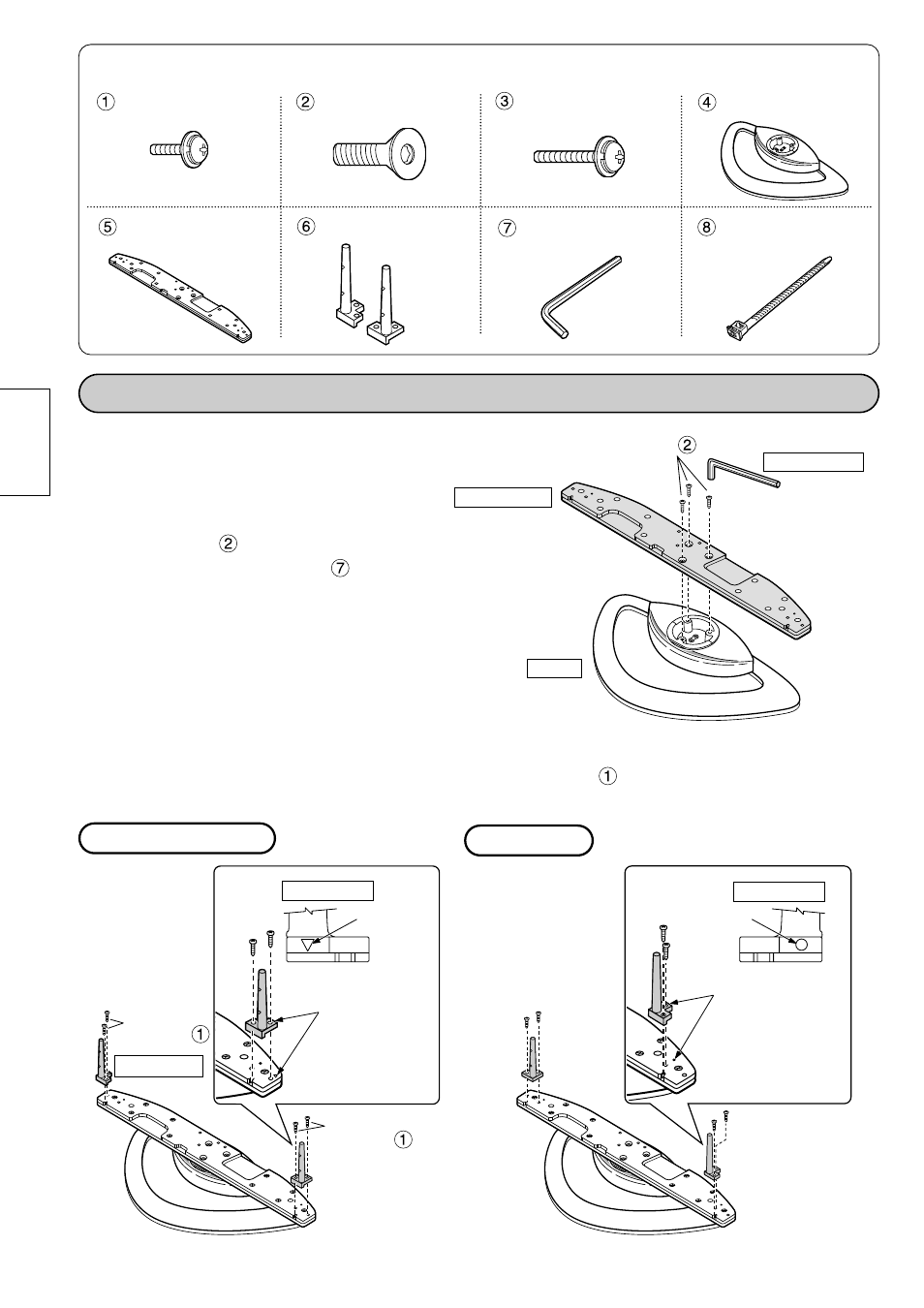

2. Bevestig de insteekpennen.
1.
Bevestig de onderplaat op de voet.
Maak de onderplaat stevig met de
grote schroeven aan de voet vast
met behulp van de inbussleutel ,
zoals aangegeven in de afbeelding
rechts hiernaast.
Bevestig de linker en rechter insteekpen stevig met de korte schroeven aan de bovenkant van de onderplaat,
zoals aangegeven in de bovenstaande afbeelding.
Montage van de standaard
Voor 42-inch/50-inch
Voor 37-inch
Montage-onderdelen
Onderplaat ...... 1
Korte schroeven
...... 4
Grote schroeven
...... 3
Lange schroeven
...... 4
Voet ............... 1
Insteekpennen
...... 2
Inbussleutel ..... 1
Kabelbindriempje
...... 1
Insteekpen
Insteekpen
Merkteken
Merkteken
Korte
schroeven
Korte
schroeven
Insteekpen
Lijn de merktekens uit.
Lijn de merktekens uit.
