13
Deutsch

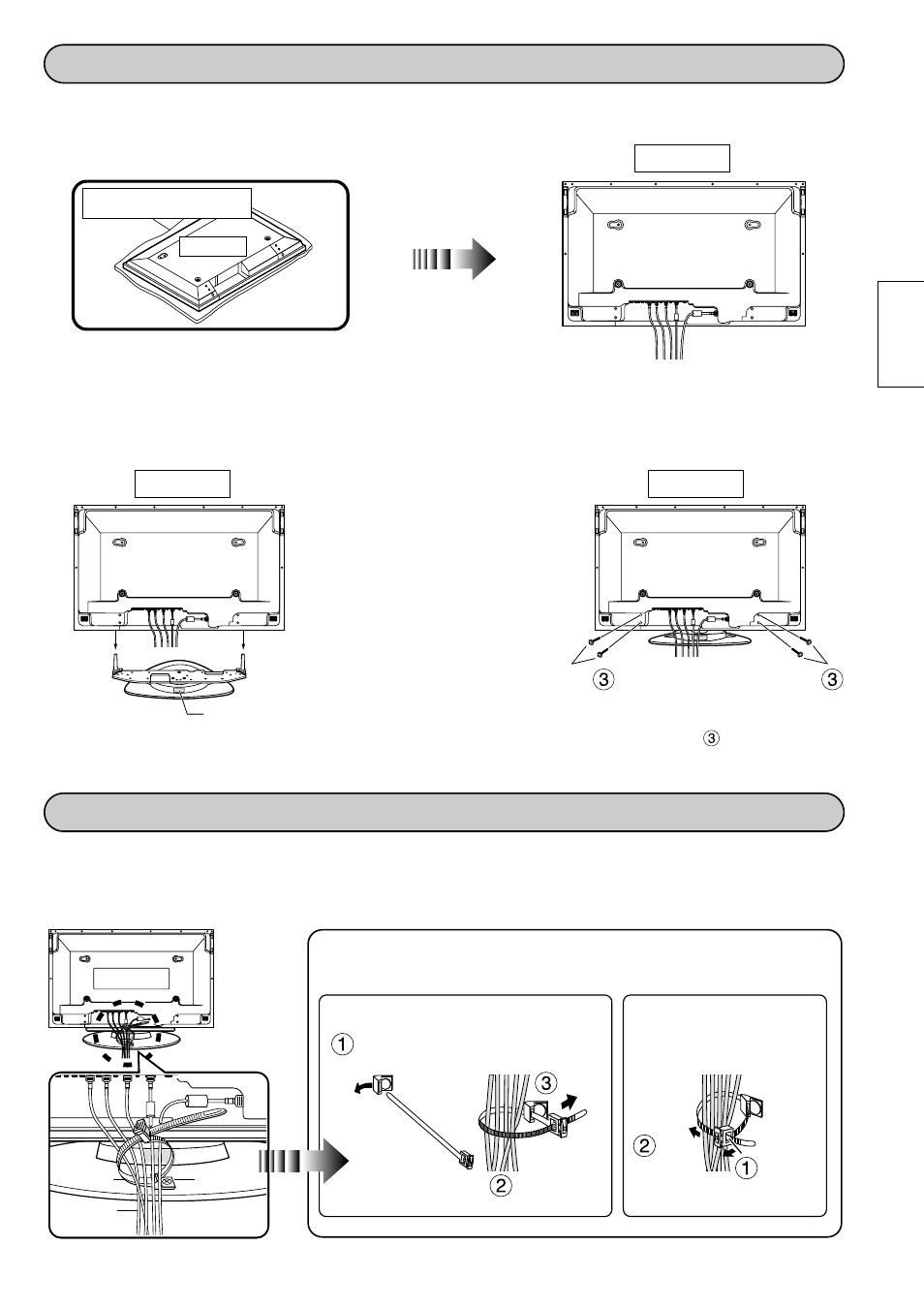

An der Konsole anbringen
1. Die Verbindungskabel am Display anschließen.
Ansicht der Rückseite
2 . Die Stangen in die Öffnungen
der Konsole einsetzen.
3. Mit den Schrauben
befestigen.
* Saubere Decken oder ähnliches auf einen
ebenen Boden oder Tisch legen und dann das
Display nach unten weisend darauf legen.
Decken, weiche Tücher
oder ähnliches.
Konsoule
Hinweise zum Bündeln der Kabel
■ Alle Kabel an der PDP-Basis mit dem mitgelieferten Klemmstreifen bündeln.
* Um eine Belastung des Netzkabels zu vermeiden, sollte sichergestellt werden,
dass es ausreichend Spielraum hat und es dann mit den anderen Kabeln mit
dem mitgelieferten Klemmstreifen fest gebündelt wird.
Bündeln der Kabel
Den Klemmstreifen durch den
Klemmstreifenhalter schieben.
Ziehen.
Alle Kabel fest
bündeln.
Lösen der Kabel
Ziehen.
An der
Klemme ziehen.
Konsole
Klemmstreifen
Kabel
Klemmstrei
fenhalter
Lange Schrauben Lange Schrauben
Modell-Nr.-Aufkleber
Die Seite des Standes mit dem Modell-Nr.-Aufkleber
nach hinten weisend aufstellen. Den Stand bis zum
Anschlag in das Display drücken.
Rückseite des
Displays
( )
Rückseite des
Displays
( )
Mit den langen Schrauben sicher befestigen.
* Den Zusammenbau auf einer ebenen und
stabilen Oberfläche ausführen.
Konsole
Rückseite des
Displays
( )
Konsole
