PASSO
2
Collegamento dei diffusori
AM ANT
EXT
OPTICAL
OUT
S-VIDEO
R
R
L
L
AUX
SUBWOOFER
OUT
OUT
VIDEO
OUT
LOOP
75
≠
HIGH(6
≠)
AC IN
SPEAKERS (SB-DP1)
LOW(6
≠)
FM ANT
AM ANT
EXT
OPTICAL
OUT
S-VIDEO
R
R
L
L
+ - - +
AUX
SUBWOOFER
OUT
OUT
VIDEO
OUT
LOOP
75
≠
HIGH(6
≠)
AC IN
SPEAKERS (SB-DP1)
LOW(6
≠)
FM ANT
L
1
2
3
SPEAKERS(SB-DP1)
HIGH(6≠) LO
W(6≠)
2
R
L
AV
AV
[N.B.]
≥Fare attenzione a non cortocircuitare i cavi positivi
(
i) e negativi (j) dei diffusori.
≥Accertarsi di collegare soltanto i cavi positivi (rame)
ai terminali positivi (
i), e i cavi negativi (argento) ai
terminali negativi (
j).
Il collegamento sbagliato può danneggiare i
diffusori.
Torcere l'estremità di vinile e tirarla via.
Controllare il colore dei contrassegni
alle estremità dei cavi.
Bianco
Blu
Nero
Rosso

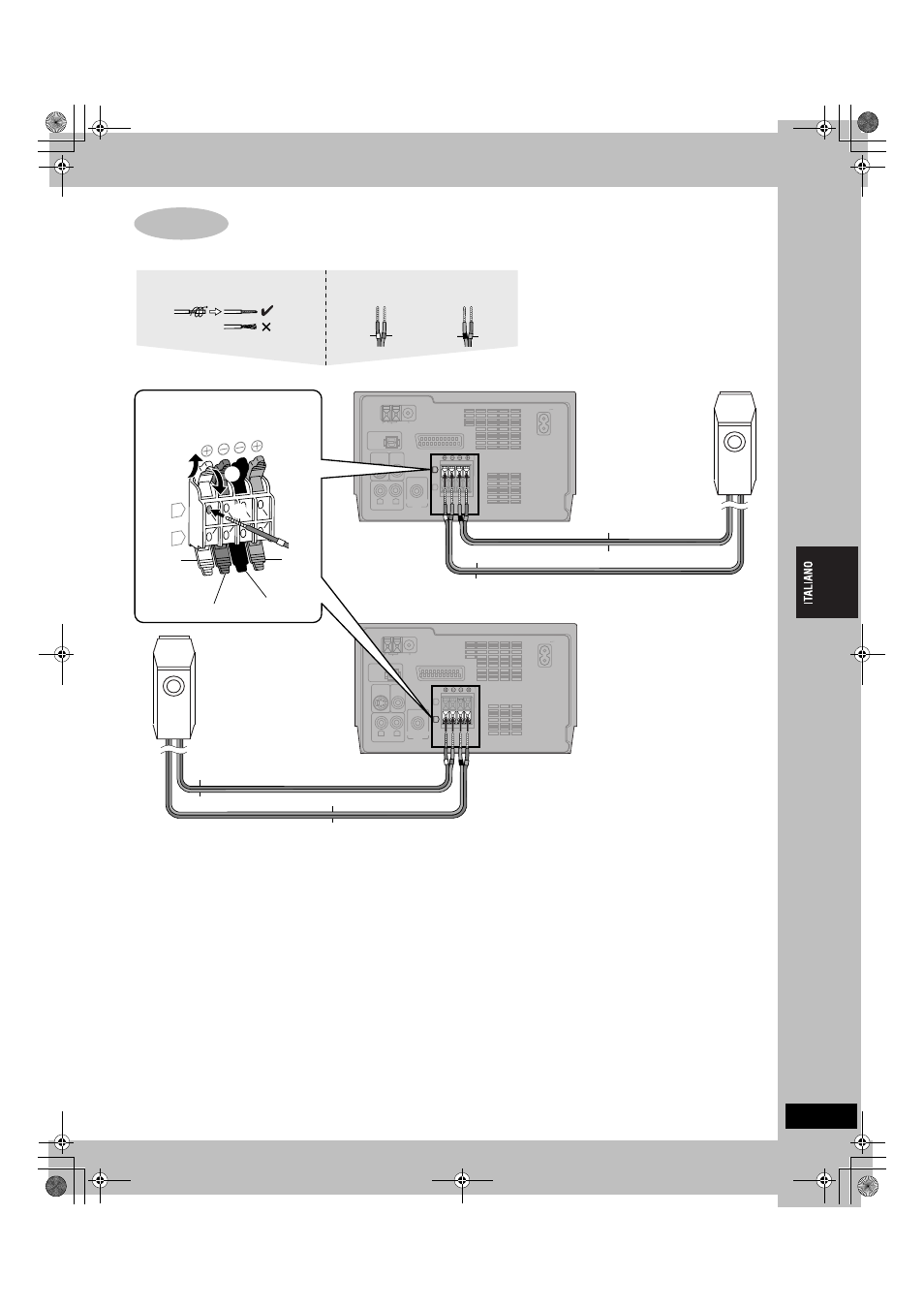

Collegare i cavi ai terminali dello
stesso colore dei contrassegni.
Diffusore sinistro
Bianco
Blu
Nero
Rosso
Diffusore destro
Argento (contrassegno nero)
Rame (contrassegno rosso)
Argento (contrassegno blu)
Rame (contrassegno bianco)
Rame (contrassegno bianco)
Argento (contrassegno blu)
Argento (contrassegno nero)
Rame (contrassegno rosso)
