Schritt 2: Schließen Sie die Kabel an.
Verbinden Sie das Netzkabel erst mit dem Hauptgerät und dem aktiven Subwoofer, wenn alle
anderen Anschlüsse erfolgt sind.

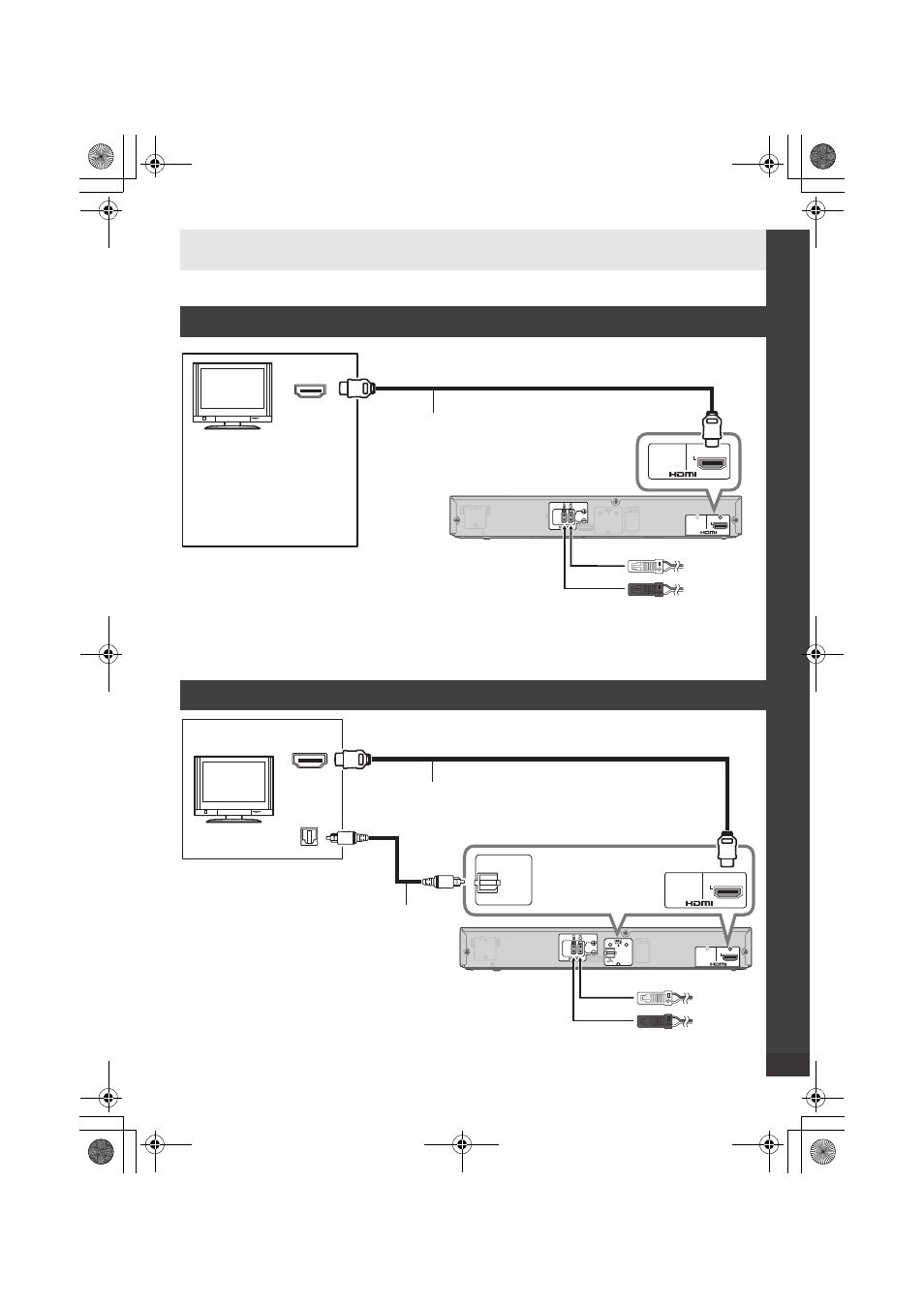

Wenn der Fernseher zu HDMI (ARC) kompatibel ist
HDMI (ARC)
Audio Return Channel (Tonrücklaufkanal):
Erlaubt einem Heimkino-System das Empfangen und Wiedergeben von Ton vom Fernseher ohne
zusätzliche Verkabelung über ein HDMI-Kabel.
Wenn der Fernseher nicht zu HDMI (ARC) kompatibel ist
Ein HDMI-Kabel ist erforderlich für VIERA Link “HDAVI Control”.
AV OUT
TV(ARC)
AV OUT
TV(ARC)
HDMI IN
(ARC)
Fernseher
Hauptgerät
HDMI-Kabel
Achten Sie darauf, die
Verbindung am zum ARC
kompatiblen Anschluss des
Fernsehers herzustellen.
(Siehe in der
Bedienungsanleitung zum
Fernseher.)
Rot
Weiß
AV OUT
TV(ARC)
AV OUT
TV(ARC)
DIGITAL
AUDIO
IN
TV
(OPT1)
HDMI IN
OPTICAL
OUT
Fernseher
Hauptgerät
HDMI-Kabel
Optisches
Digital-
Audiokabel
Rot
Weiß
