32
RQCA2110

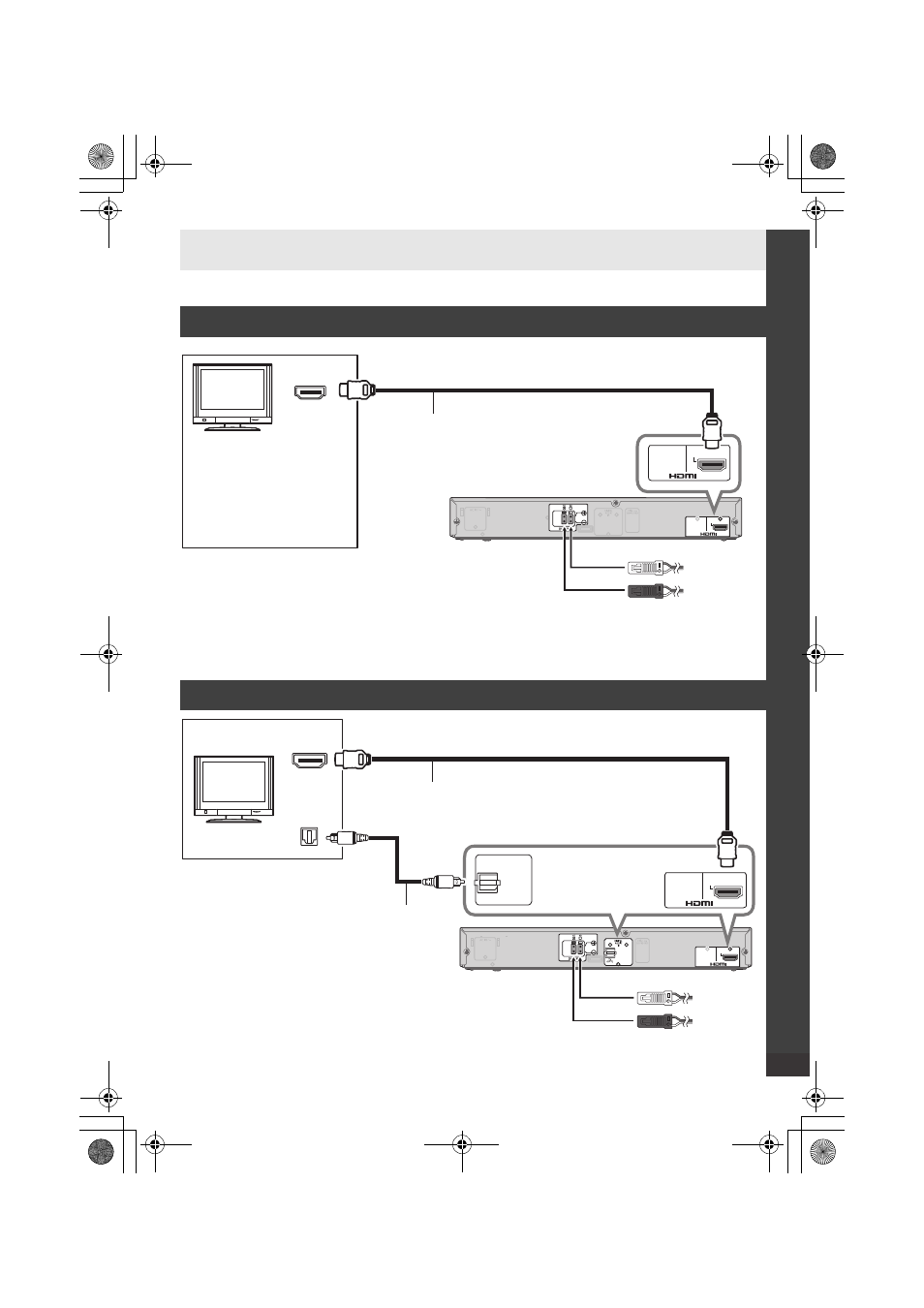

Steg 2: Anslut kablarna
Anslut inte nätsladden till huvudenheten och den aktiva subwoofern förrän alla andra anslutningar
är slutförda.
När tv:n är HDMI- (ARC-) kompatibel
HDMI (ARC)
Audio Return Channel (Ljudreturkanal):
Gör att ett hemmabiosystem kan ta emot och spela upp ljud från tv:n genom en HDMI-kabel utan
ytterligare kabeldragning.
När tv:n inte är HDMI- (ARC-) kompatibel
En HDMI-kabel krävs för VIERA Link “HDAVI Control”.
AV OUT
TV(ARC)
AV OUT
TV(ARC)
HDMI IN
(ARC)
TV
Huvudapparat
HDMI-kabel
Kontrollera att du ansluter till
tevens ARC-kompatibla
utgång.
(Se bruksanvisningen för din
TV.)
Röd
Vit
AV OUT
TV(ARC)
AV OUT
TV(ARC)
DIGITAL
AUDIO
IN
TV
(OPT1)
HDMI IN
OPTICAL
OUT
TV
Huvudapparat
HDMI-kabel
Optisk digital
ljudkabel
Röd
Vit
