Page 20

20
RQCA2110

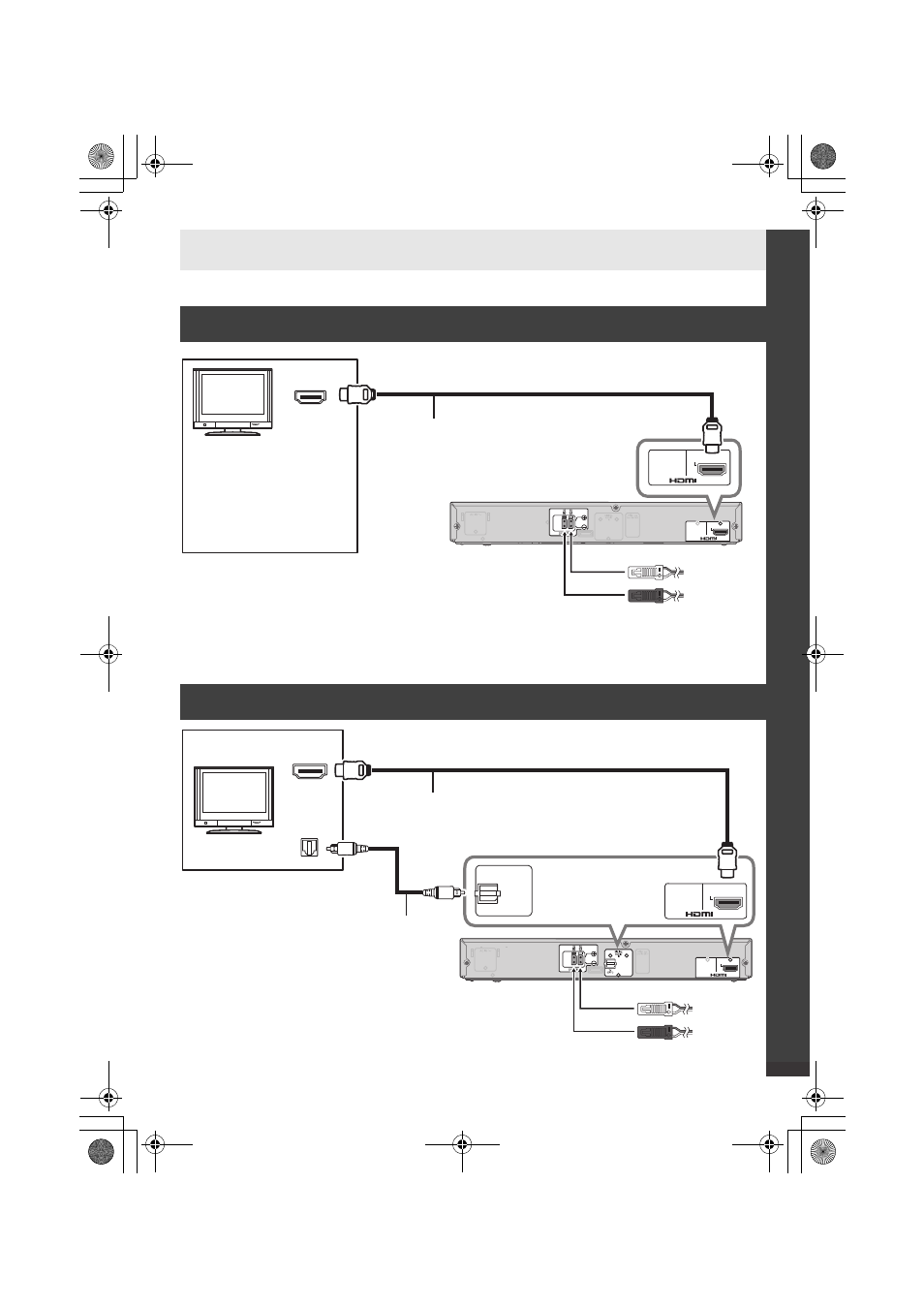

Krok 2: Připojte kabely
Nepřipojujte napájecí síťový kabel k hlavnímu přístroji a aktivnímu basovému reproduktoru, dokud
nejsou dokončena všechna ostatní připojení.
Pokud je televizor kompatibilní s HDMI ARC
HDMI (ARC)
Audio Return Channel (Zpětný audio kanál):
Umožňuje systému domácího kina přijímat a přehrávat audio signál z televizoru prostřednictvím kabelu
HDMI bez jakýchkoli dalších kabelů.
Pokud televizor není kompatibilní s HDMI ARC
Pro VIERA Link “HDAVI Control” je vyžadován HDMI kabel.
AV OUT
TV(ARC)
AV OUT
TV(ARC)
HDMI IN
(ARC)
Televizor
Hlavní přístroj
Kabel HDMI
Ujistěte se, že provádíte
připojení do zásuvky
televizoru kompatibilního s
ARC. (Přečtěte si návod k
použití televizoru.)
Červený
Bílý
AV OUT
TV(ARC)
AV OUT
TV(ARC)
DIGITAL
AUDIO
IN
TV
(OPT1)
HDMI IN
OPTICAL
OUT
Televizor
Hlavní přístroj
Kabel HDMI
Optický digitální
audiokabel
Červený
Bílý
