Page 16
16
RQCA2110

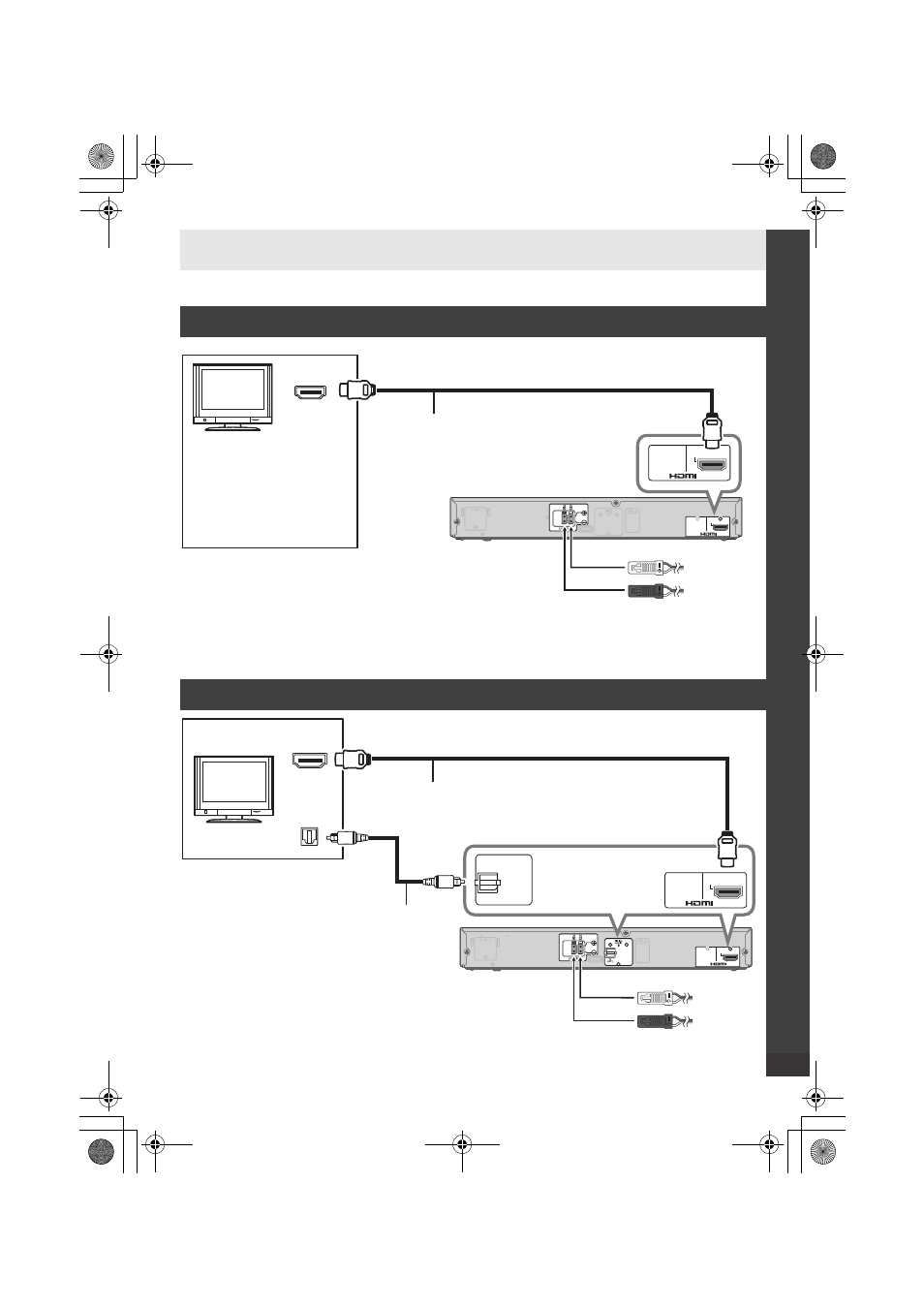

Krok 2: Podłącz kable
Nie podłączaj przewodu sieciowego do urządzenia głównego, ani aktywnego subwoofera do
momentu zakończenia innych połączeń.
Gdy telewizor jest zgodny z system HDMI (ARC)
HDMI (ARC)
Audio Return Channel (Kanał zwrotny audio):
Dzięki tej funkcji system kina domowego może odbierać i odtwarzać dźwięk z telewizora przez kabel
sygnału HDMI, bez potrzeby stosowania dodatkowych kabli.
Gdy telewizor nie jest zgodny z system HDMI (ARC)
Kabel HDMI jest wymagany dla VIERA Link “HDAVI Control”.
AV OUT
TV(ARC)
AV OUT
TV(ARC)
HDMI IN
(ARC)
Telewizor
Urządzenie główne
Kabel HDMI
Należy podłączyć do złącza
telewizora kompatybilnego z
ARC. (Patrz instrukcja
obsługi telewizora.)
Czerwony
Biały
AV OUT
TV(ARC)
AV OUT
TV(ARC)
DIGITAL
AUDIO
IN
TV
(OPT1)
HDMI IN
OPTICAL
OUT
Telewizor
Urządzenie główne
Kabel HDMI
Cyfrowy kabel
optyczny audio
Czerwony
Biały
