Page 24
24
RQCA2110

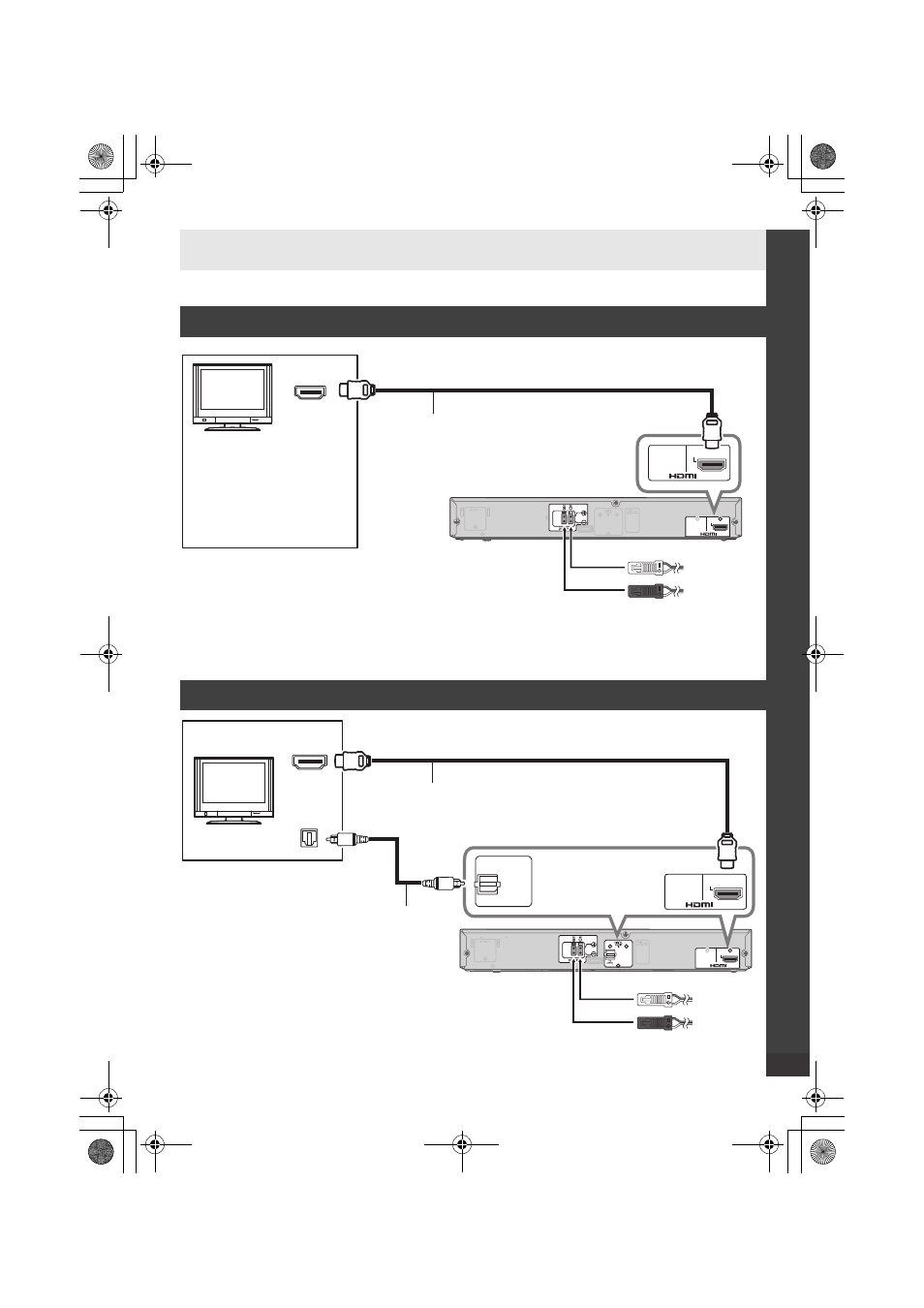

Paso 2: Conecte los cables
No conecte el cable de alimentación de CA a la unidad principal y el subwoofer activo hasta que
todas las conexiones estén completas.
Cuando el TV es compatible con HDMI (ARC)
HDMI (ARC)
Audio Return Channel (Canal de retorno de audio):
Permite a un sistema “Home Theater” recibir y reproducir audio desde el TV mediante un cable HDMI sin
cableado adicional.
Cuando el TV no es compatible con HDMI (ARC)
Se requiere un cable HDMI para VIERA Link “HDAVI Control”.
AV OUT
TV(ARC)
AV OUT
TV(ARC)
HDMI IN
(ARC)
Televisor
Unidad principal
Cable HDMI
Asegúrese de conectar al
terminal compatible con
ARC del TV. (Consulte las
instrucciones operativas del
TV.)
Rojo
Blanco
AV OUT
TV(ARC)
AV OUT
TV(ARC)
DIGITAL
AUDIO
IN
TV
(OPT1)
HDMI IN
OPTICAL
OUT
Televisor
Unidad principal
Cable HDMI
Cable de audio
digital óptico
Rojo
Blanco
