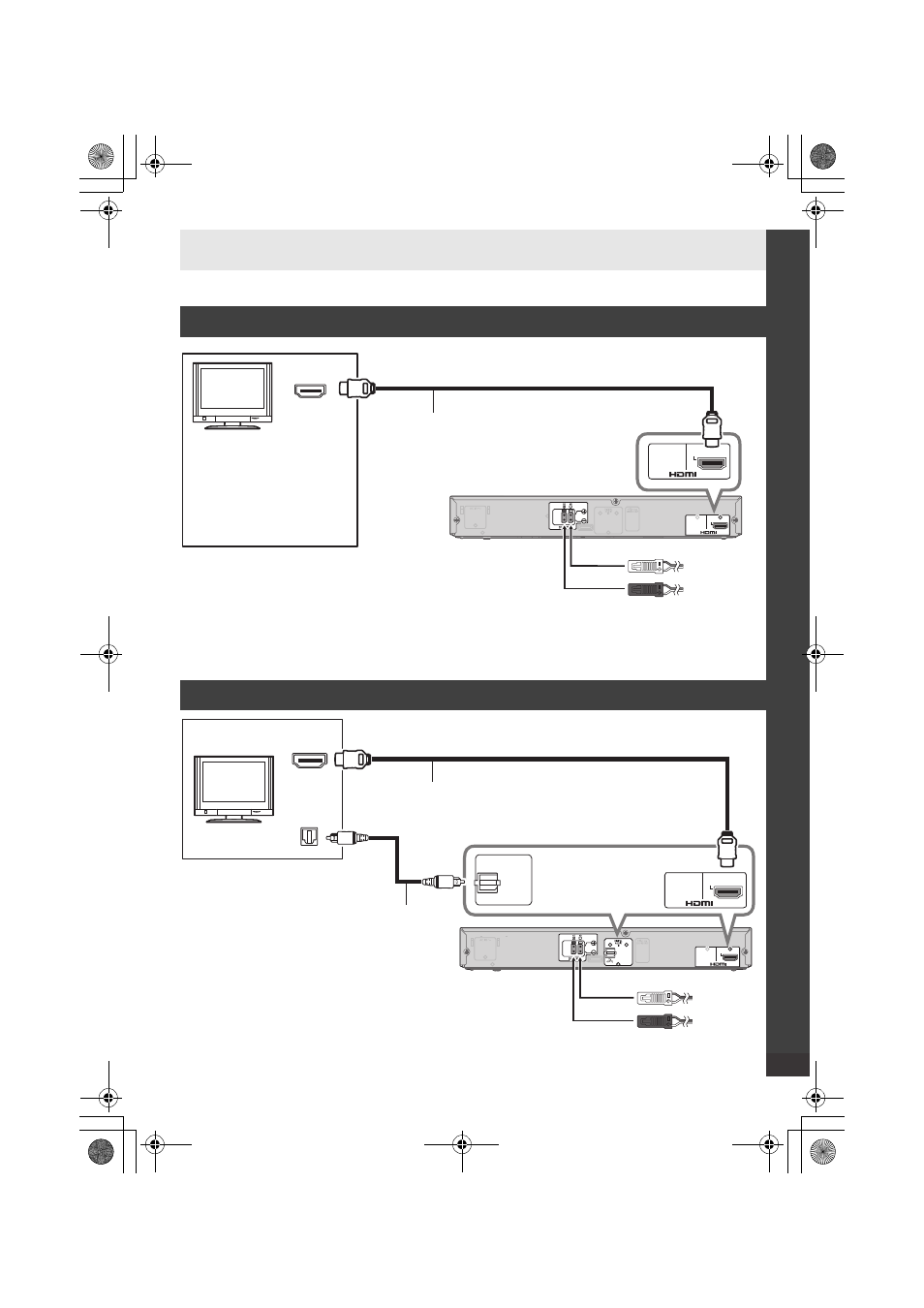

Trin 2: Forbind kablerne
Tilslut ikke netledningen til hovedapparatet og den aktive subwoofer, før alle andre forbindelser er
udført.
Når TV’et er HDMI (ARC) kompatibelt
HDMI (ARC)
Audio Return Channel (Lydreturkanal):
Gør det muligt for et hjemmebiografsystem at modtage og afspille lyd fra TV’et gennem et HDMI-kabel
uden yderligere ledningsføring.
Når TV’et ikke er HDMI (ARC) kompatibelt
HDMI-kabel kræves til VIERA Link “HDAVI Control”.
AV OUT
TV(ARC)
AV OUT
TV(ARC)
HDMI IN
(ARC)
Fjernsyn
Hovedapparat
HDMI-kabel
Sørg for at tilslutte det til
TV’ets ARC-kompatible
terminal. (Se TV’ets
betjeningsvejledning.)
Rød
Hvid
AV OUT
TV(ARC)
AV OUT
TV(ARC)
DIGITAL
AUDIO
IN
TV
(OPT1)
HDMI IN
OPTICAL
OUT
Fjernsyn
Hovedapparat
HDMI-kabel
Optisk, digitalt
lydkabel
Rød
Hvid
