6
RQT7989
≥Apposez les étiquettes sur les câbles d’enceinte pour faciliter les raccordements.
≥Les bornes de l’enceinte d’extrêmes-graves et du récepteur numérique disposent d’une puissance de sortie élevée. Raccordez avec soin les
fils des enceintes.
[Remarque]
≥Ne court-circuitez jamais les fils d’enceinte positifs (i) et négatifs (j).
≥Assurez-vous que les fils positifs (cuivre) sont raccordés aux bornes positives (i) et que les fils négatifs (argent) sont raccordés aux bornes
négatives ( j). Un mauvais raccordement pourrait endommager les enceintes.
≥N’utilisez qu’une paire de haut parleurs surround avec ce système sans fil.
ÉTAPE
3

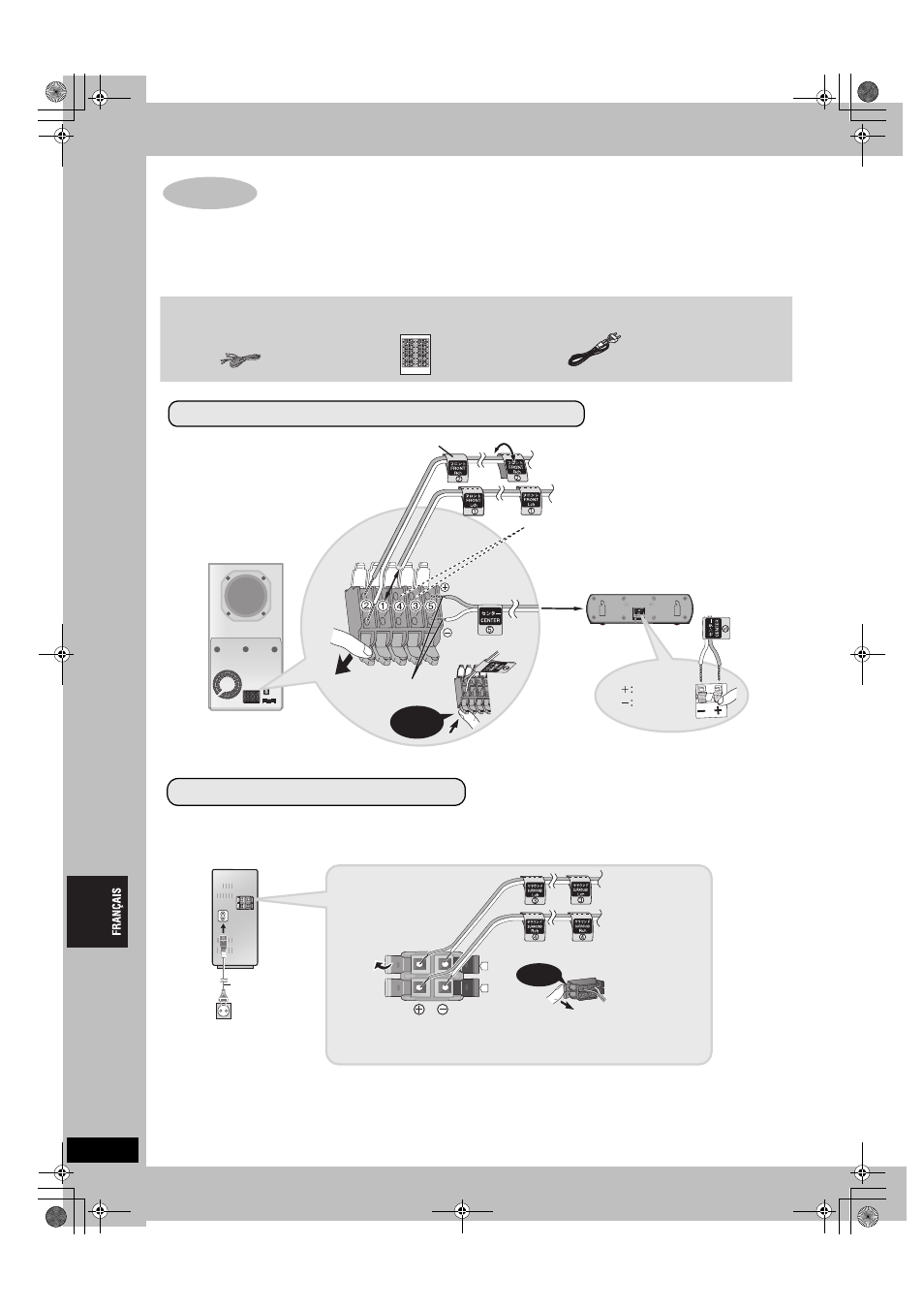

Raccordement des enceintes d’extrêmes-graves et
au récepteur numérique
Cliquez!
Feuille d’étiquettes pour câbles d’enceinte
Étiquette pour câbles d’enceinte
2 AVANT (D)
1 AVANT (G)
5 CENTRAL
ENCEINTE
D’EXTRÊMES-GRAVES
AVEC AMPLIFICATEUR
Insérez le fil à fond.
Cliquez!
Câble d’enceinte
(haut parleur central)
Cuivre
Argent
Cordon d’alimentation
Raccordement des enceintes avant et du haut parleur central
Branchez les câbles du haut parleur surround ici
uniquement si vous ne souhaitez pas utiliser le récepteur
numérique (
➜ ci-dessous).
4 SURROUND (D), 3 SURROUND (G)
AC IN~
.
4
Cliquez!
i : Cuivre
j : Argent
≥Ne branchez le cordon d’alimentation sur le secteur qu’après avoir effectué tous les raccordements de câbles d’enceinte.
Vers une prise
secteur
Cordon
d’alimentation
RÉCEPTEUR
NUMÉRIQUE
4 SURROUND (D)
3 SURROUND (G)
Raccordement des haut parleurs surround
R
acc
o
rd
e
me
n
t d
e
s en
c
e
in
tes
d
’e
x
tr
ême
s
-g
ra
ve
s e
t a
u
réc
e
p
teu
r n
u
mé
riq
u
e
