6
RQT7989
6
≥Bringen Sie die Etiketten an den Lautsprecherkabeln an, um die Identifizierung der einzelnen Lautsprecher beim Anschließen zu erleichtern.
≥Die Anschlüsse des Suwoofers und des Digital-Receivers verfügen über eine hohe Ausgangsspannung. Schließen Sie die
Lautsprecherkabel sorgfältig an.
[Hinweis]
≥Die positiven (i) und negativen (j) Lautsprecherdrähte dürfen auf keinen Fall kurzgeschlossen werden.
≥Achten Sie sorgfältig darauf, die positiven (kupferfarbenen) Drähte an die positiven (i) Lautsprecherklemmen, und die negativen (silbernen)
Drähte der Lautsprecherkabel an die negativen ( j) Klemmen anzuschließen. Durch einen fehlerhaften Anschluss der Kabel können die
Lautsprecher beschädigt werden.
≥Benutzen Sie bei Verwendung dieses kabellosen Systems nie mehr als ein Surround-Lautsprecherpaar.
SCHRITT
3

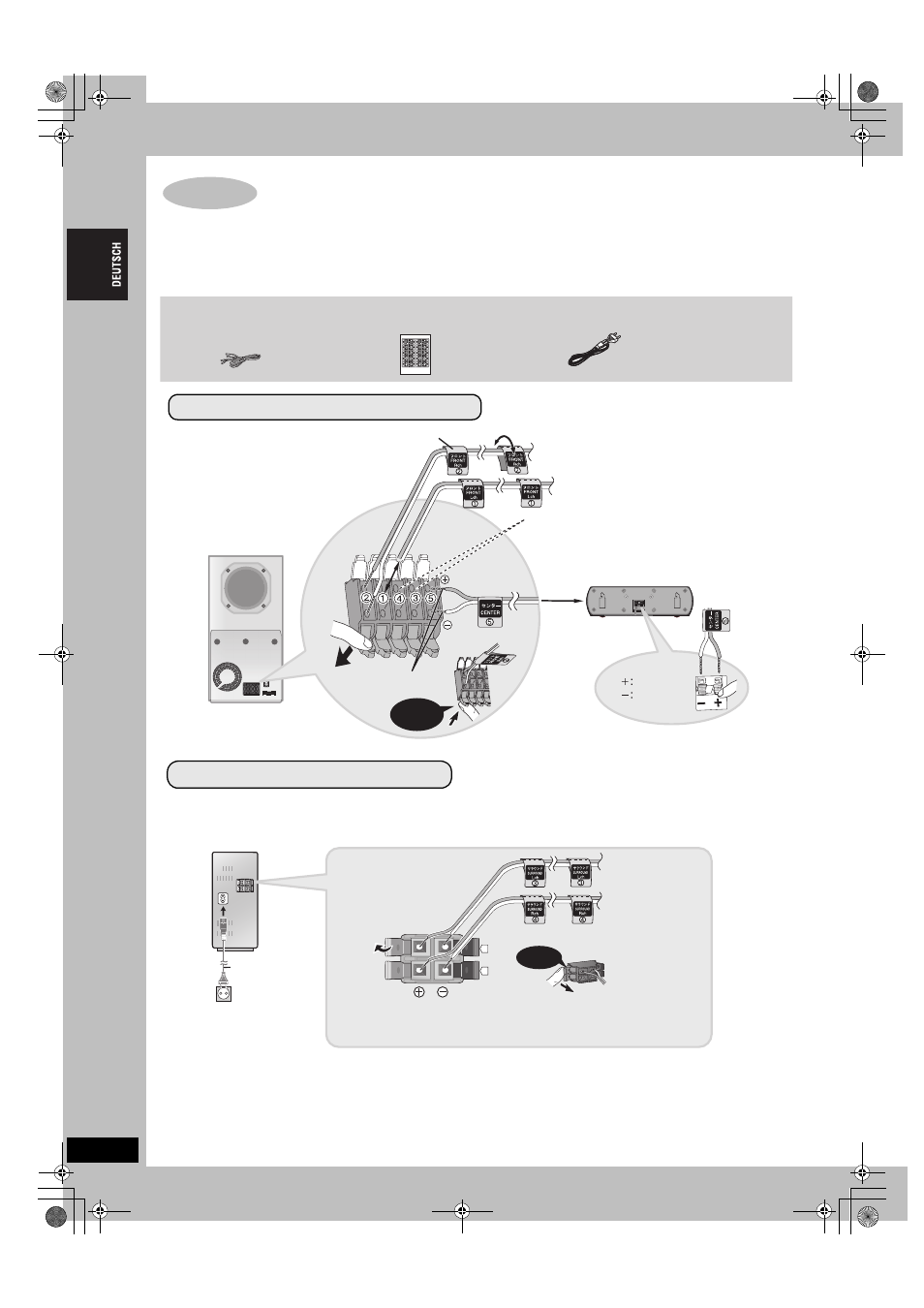

Verbinden der Lautsprecher mit dem Subwoofer und
dem Digital-Receiver
Klick!
Bogen mit Etiketten für Lautsprecherkabel
Lautsprecherkabel-Etiketten
2 FRONT (R)
1 FRONT (L)
5 MITTE
AKTIV-
SUBWOOFER
Den Draht ganz einführen.
Klick!
Lautsprecherkabel
(Für Mittellautsprecher)
Kupfer
Silbern
Netzkabel
Anschluss von Front- und Mittellautsprecher
Schließen Sie die Surround-Lautsprecherkabel nur dann
hier an, wenn Sie keinen Digital-Receiver verwenden
(
➜ unten).
4 SURROUND (R), 3 SURROUND (L)
AC IN~
.
4
Klick!
i: Kupfer
j: Silbern
≥Schließen Sie das Netzkabel erst an, nachdem die Lautsprecherkabel angeschlossen wurden.
An Netzsteckdose
Netzkabel
DIGITAL-
RECEIVER
4 SURROUND (R)
3 SURROUND (L)
Anschluss des Surround-Lautsprechers
V
e
rbi
n
de
n
der La
u
ts
p
recher mi
t de
m S
ubw
oof
er
und dem Digital
-R
ecei
ver
