6
RQT7989
≥Incollare gli autoadesivi per i cavi dei diffusori per facilitare i collegamenti.
≥I terminali del subwoofer e del ricevitore digitale hanno un’alta potenza d’uscita. Collegare con cura i cavi dei diffusori.
[Nota]
≥Mai cortocircuitare i fili positivi (i) e negativi (j) dei cavi dei diffusori.
≥Collegare soltanto i cavi positivi (rame) ai terminali positivi (i) e i cavi negativi (argento) ai terminali negativi (j). Un collegamento sbagliato
può danneggiare i diffusori.
≥Non utilizzare più di una coppia di diffusori surround se si usa il sistema wireless.
PASSO
3

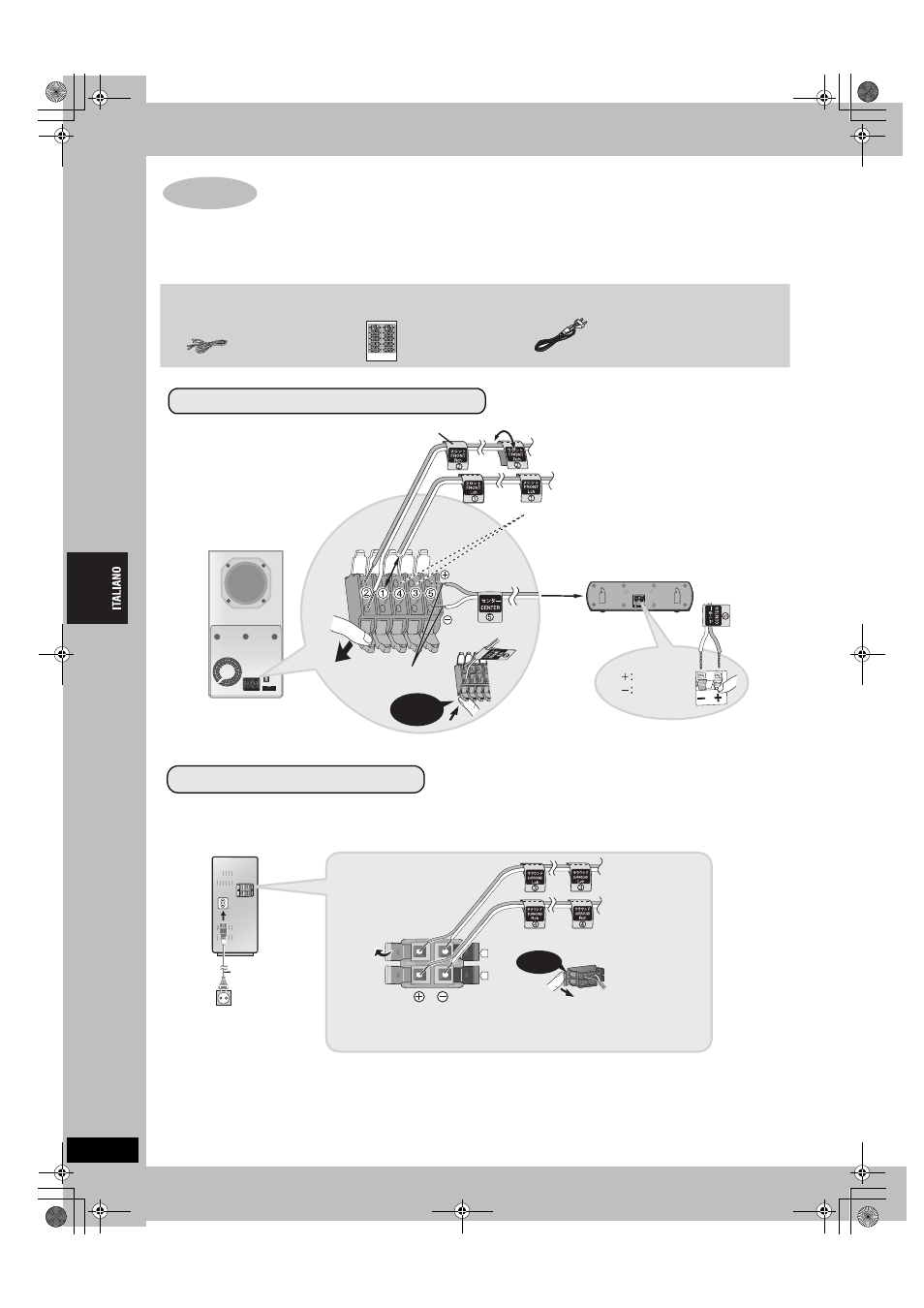

Collegamento del subwoofer e del ricevitore
digitale ai diffusori
Clic!
Foglio di autoadesivi per i cavi dei diffusori
Autoadesivo per i cavi dei diffusori
2 ANTERIORE (R)
1 ANTERIORE (L)
5 CENTRALE
SUBWOOFER
ATTIVO
Inserire completamente i
cavi.
Clic!
Cavo diffusore
(Per il diffusore centrale)
Rame
Argento
Cavo di alimentazione CA
Collegamento dei diffusori anteriori e centrale
Collegare in questa posizione i cavi del diffusore
surround solo se non si desidera utilizzare il ricevitore
digitale (
➜ sotto).
4 SURROUND (R), 3 SURROUND (L)
AC IN~
.
4
Clic!
i: Rame
j: Argento
≥Collegare il cavo di alimentazione CA dopo aver completato i collegamenti dei cavi dei diffusori.
Alla presa di
corrente
domestica
Cavo di
alimentazione CA
RICEVITORE
DIGITALE
4 SURROUND (R)
3 SURROUND (L)
Collegamento dei diffusori surround
Colle
ga
me
nto de
l s
u
b
w
oo
fe
r e
de
l r
ic
e
v
it
o
re
digita
le
a
i diffus
or
i
40
