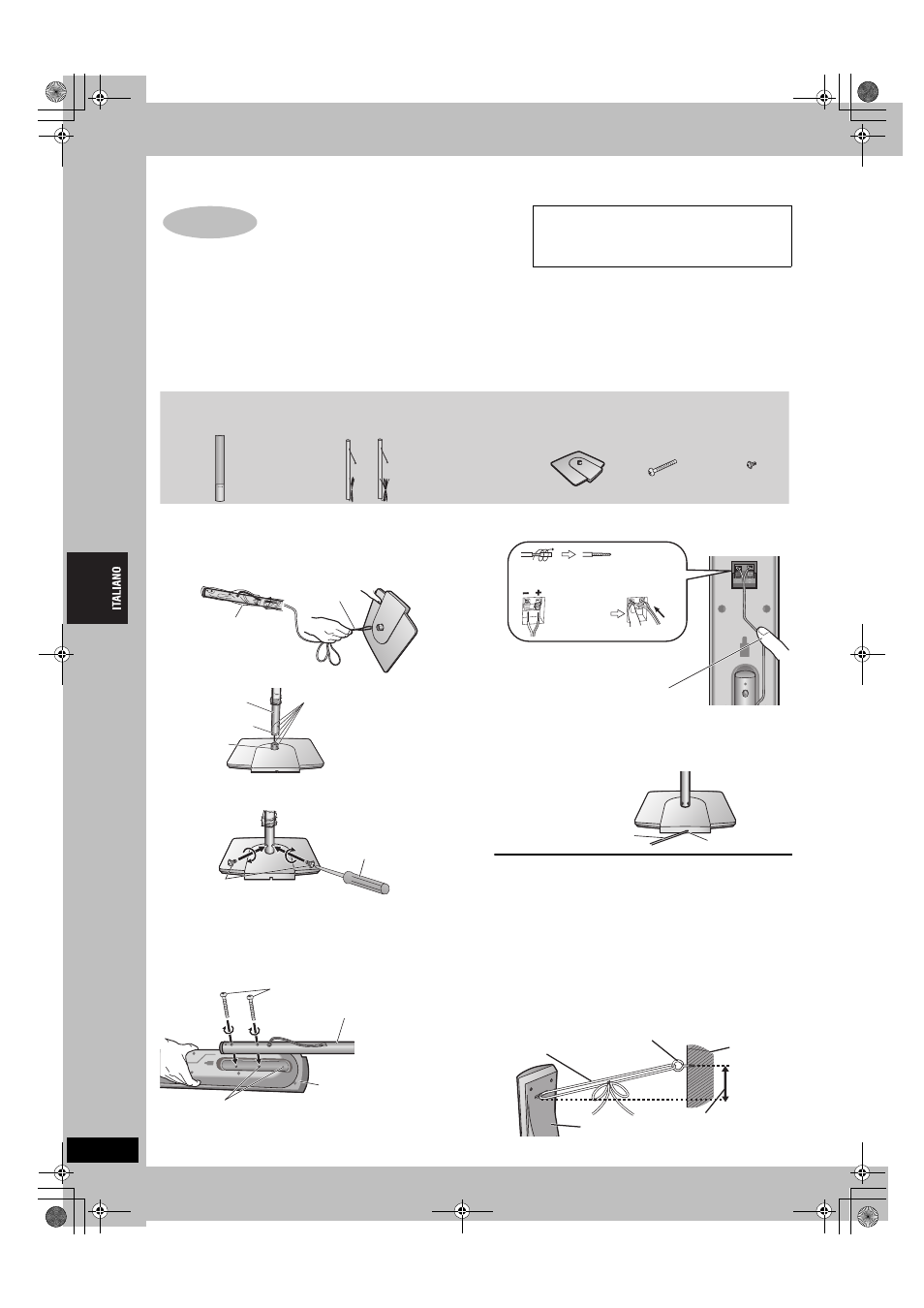

Installazione semplice
Preparativi
≥Per evitare danni o graffi, stendere un panno morbido ed eseguire il montaggio su di esso.
≥Per il montaggio, usare un cacciavite con testa a croce.
≥Prima di cominciare il montaggio, l’installazione e i collegamenti, accertarsi di disporre di tutti i componenti indicati.
≥Non c’è differenza tra i diffusori destro e sinistro e i tubi.
[Nota]
≥Per impedire che i cavi dell’altoparlante vengano estratti dai tubi, lasciare l’involucro di plastica sui tubi durante il montaggio dei supporti dei diffusori.
≥Le coppie di diffusori anteriori e surround, come pure le coppie di tubi, sono diverse.
–Prima di collegare i tubi, controllare l’etichetta sulla parte posteriore dei diffusori ( ➜ pag. 5).
–I tubi con i cavi più corti sono per i diffusori anteriori.
1
Montaggio dei supporti dei diffusori.
1 Fare passare il cavo del diffusore attraverso la base.
Per infilarlo più rapidamente, curvare il cavo a metà (non
piegarlo completamente), fare passare la parte piegata
attraverso il FORO e tirare il resto del cavo attraverso la base.
2 Inserire il tubo.
3 Fissare il tubo alla base.
Accertarsi che le viti siano serrate saldamente.
2
Fissaggio dei supporti ai diffusori.
Accertarsi che il supporto sia fissato in orizzontale serrando
alternativamente le viti superiori e inferiori e finché sono
completamente strette.
Può anche essere collegato alla parte posteriore inferiore del
diffusore.
L’altezza del diffusore può anche essere modificata quando il supporto
viene fissato alla parte posteriore superiore o inferiore del diffusore.
3
Collegamento dei cavi dei diffusori.
4
Fissaggio dei cavi del diffusore alle basi.
∫ Per impedire che i diffusori cadano
Preparativi
Collegare gli occhielli delle viti (non forniti) per fissare i diffusori alla
parete (
➜ illustrazione sotto).
≥È necessario procurarsi degli occhielli delle viti adeguati alle
pareti o ai pilastri a cui fissarli.
≥Per l’adeguata procedura di fissaggio a una parete in cemento o a
una superficie che potrebbe non essere sufficientemente robusta
per sostenerla, r ivolgersi a un muratore esperto. Se si fissa in
modo errato, la parete o i diffusori potrebbero danneggiarsi.
1 Far passare la cordicella (non fornita) attraverso la fessura
sulla parte posteriore del diffusore per evitare che cada.
2 Infilare la cordicella nell’occhiello della vite e annodarla
saldamente.
PASSO
1
I supporti in dotazione sono progettati
appositamente per i diffusori anteriori SB-FS930 o
i diffusori surround SB-FS880 Panasonic. Usare
soltanto come indicato nella presente procedura di
installazione.
Montaggio dei diffusori
anteriori e surround
2 diffusori anteriori e
2 diffusori surround
4 Basi 8 Viti lunghe 8 Viti piccole
Tubi
≥2ktubi con cavo corto: Per i diffusori anteriori
≥2ktubi con cavo lungo: Per i diffusori surround
Cavo
Base
Lasciare il cavo in eccesso
dell’altoparlante per collegarlo
successivamente.
Involucro di plastica
Inserire il tubo tirando
leggermente il cavo del
diffusore.
Nell’inserire il tubo, far
corrispondere la scanalatura e
i fori con quelli della base.
Supporto del
tubo
Tubo
Base
Scanalatura
Viti piccole
Cacciavite con testa a
croce (non fornito)
Prima di andare al passo seguente, rimuovere l’involucro di
plastica dal tubo.
Diffusore
Viti lunghe
Tubo
Attorcigliare le estremità di vinile
dei cavi dei diffusori .
§
Parte posteriore del diffusore
_:
Rame
`:
Argento
Premere!
Se è presente un eccesso del cavo del diffusore, infilare il cavo
del diffusore nell’apertura vicino alla parte superiore del tubo,
tirandolo dalla parte inferiore della base.
Premere il cavo del diffusore
dentro la scanalatura.
§ Se i cavi dei diffusori non presentano
estremità di vinile, collegarli
direttamente ai terminali.
Parte
posteriore
della base
Premere quanto più possibile
il cavo del diffusore nella
scanalatura del coperchio
della base.
Cavo
Scanalatura
Cordicella (non fornita) Parete
Occhiello della vite (non fornito)
Parte posteriore del diffusore
150 mm circa
M
ont
a
g
gio de
i di
ff
us
or
i a
n
te
ri
o
ri e
s
u
rr
ound
