33
RQT6914
35
ESPAÑOL

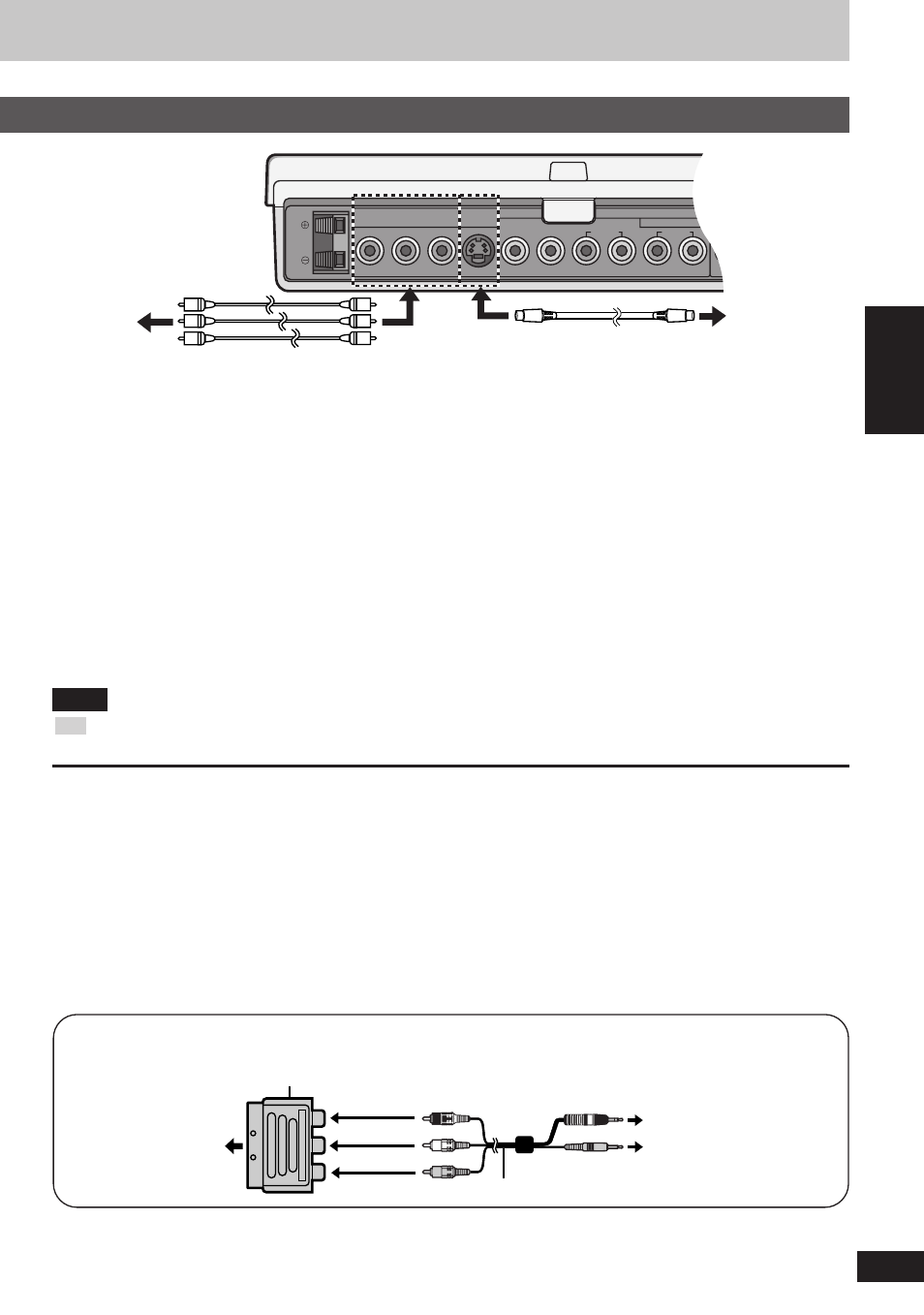

SPEAKER
COMPONENT VIDEO OUT S VIDEO
OUT (NTSC : 480P/480I , PAL : 5761)
Y P B P R
SUB
WOOFER CENTRE SORROUND
AUDIO OUT VIDEO
OUT
5.1ch
2ch (MIX)
FRONT
R L R L
R
4≠
Terminales
COMPONENT
VIDEO IN
del televisor
Terminal S
VIDEO IN
del televisor
Terminal COMPONENT VIDEO OUT
Estos terminales pueden utilizarse tanto para salida
entrelazada como progresiva y proporcionan una imagen
más pura que el terminal S VIDEO OUT. La conexión
utilizando estos terminales potencia las señales de
diferencia de color (P
B
/P
R
) y la señal de luminosidad (Y)
separadamente, para alcanzar una alta fidelidad en la
reproducción de colores. La descripción de los terminales
de entrada de componente de vídeo depende del televisor
o monitor (ej. Y/P
B
/P
R
, Y/B-Y/R-Y, Y/C
B
/C
R
). Conecte a
terminales del mismo color.
Terminal S VIDEO OUT
El terminal de S-vídeo alcanza
una imagen más viva que la del
terminal VIDEO OUT separando
las señales de crominancia (C) y
luminancia (Y). (Los resultados
reales dependen del televisor.)
Cable de vídeo (no incluido)
Cable de vídeo S (no incluido)
Al realizar esta conexión, asegúrese de que conecta los cables de audio a los terminales de entrada
de audio correspondientes del televisor.
Nota
Cuando se hace la conexión al terminal COMPONENT VIDEO OUT no hay salida de vídeo.
Para disfrutar del vídeo progresivo
1. Conecte los terminales de entrada de componente de vídeo a un televisor compatible de 480P.
(El vídeo no se visualizará correctamente si está conectado a un televisor incompatible.)
2. En el menú SETUP, ponga “Progressive Out” en “Enable” (
➡ página 35).
3. Modifique el Modo desalida de vídeo a “480P” (
➡ página 30).
≥ Todos los televisores fabricados por Panasonic y que dispongan de conectores de entrada de
480P son compatibles. Consulte con el fabricante si tiene otra marca de televisor.
≥ Si el aparato está conectado al televisor a través de VIDEO OUT o S VIDEO OUT, la salida será
entrelazada, independientemente de los ajustes realizados.
SD
Utilice el adaptador RCAJ (no incluido) si su TV dispone de un terminal SCART de
21 patillas.
Adaptador RCAJ (no incluido)
Al terminal SCART
de 21 patillas del
televisor
rojo
amarillo
blanco
negro
amarillo
Cable de audio/vídeo (incluido)
A [AUDIO, OPT OUT]
A [VIDEO]
Base de enlaces múltiples
