4
(HU)
Elektromos csavarbehajtó használata esetén kb. 1,5 N•m
{15 kgf•cm} meghúzási nyomatékot kell beállítani.
Ellenőrizze a következőket.
•
A két B tárcsán található tengelyek szorosan illeszkednek a
huzalra.
• A hálózati kábel és az összekötő kábelek nem csavarodtak meg
vagy csípődtek be.

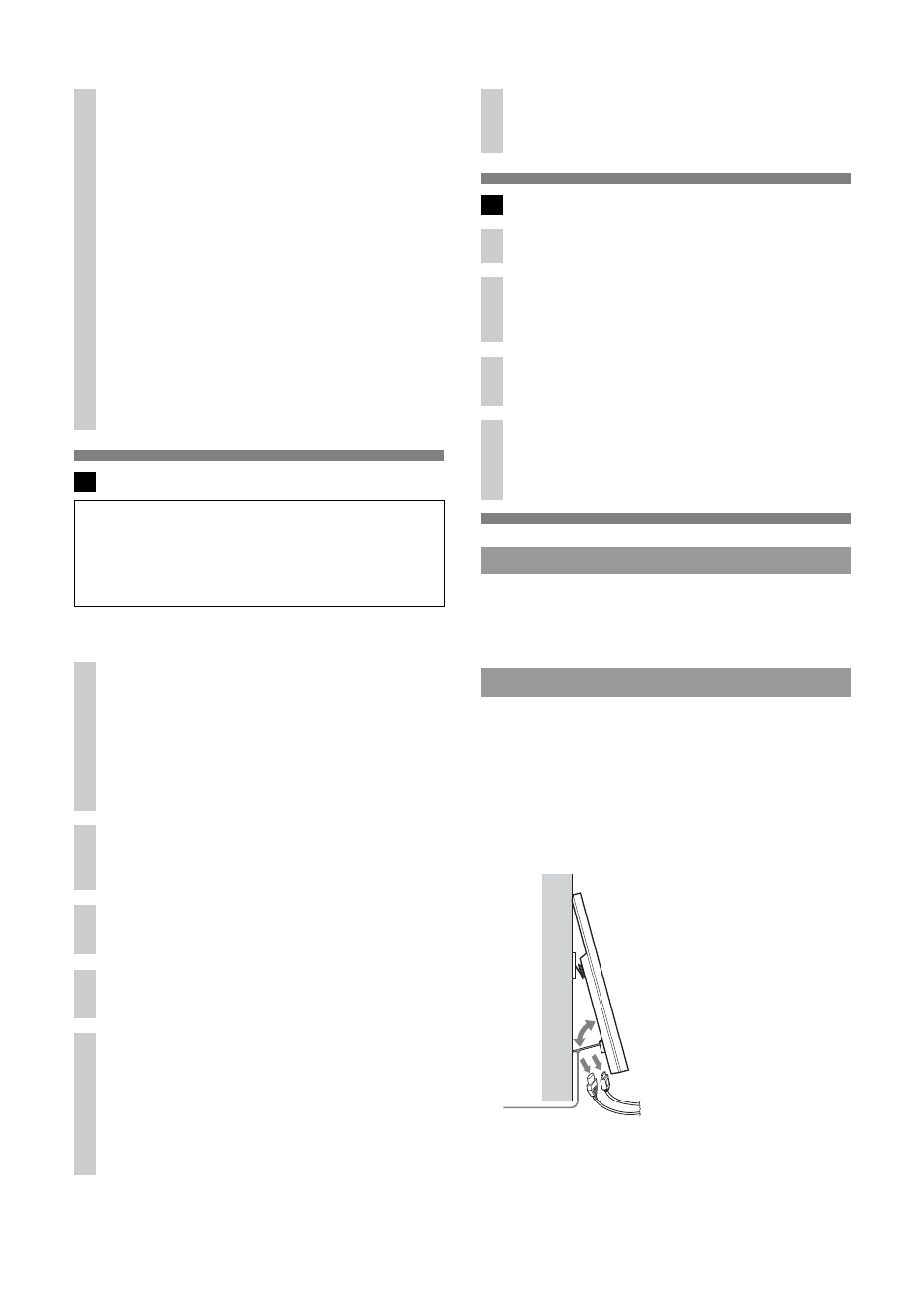

A kábelek kihúzása
A C támasztó tartóval döntse előre a TV-t, így könnyen
kihúzhatja a hálózati kábelt és a többi kábelt a falra akasztott
TV-ből.
~
Ha az Ön TV-je XBR-60LX90s* vagy KDL-60LX90s*/
60NX80s* típusú, akkor a támasztó tartót C nem lehet
használni.
*
Az adott típusnévben szereplő „s” a típusra jellemző számot
és/vagy karaktert jelöl.
2
Szerelje fel a huzalos tartót.
Válassza le az M papírsablont a falról, és rögzítse az A
huzalos tartót a falhoz.
A Vastag falak
1
Helyezze be az F „A” tipliket a falba fúrt furatokba.
2 Rögzítse az A huzalos tartót a falhoz a négy G
facsavarral (φ5×65).
B Vékony falak
1
Helyezze be a H „B” tipliket a falba fúrt furatokba úgy,
hogy a fém részük nézzen a falba fúrt furat felé.
2 Húzza maga felé a H „B” tipliket, és ellenőrizze, hogy
nem jönnek-e ki a falból.
3 Nyomja be a H „B” tiplik fejét a falba.
4 Hajlítsa a H „B” tiplik felső és alsó végét előre és hátra,
majd húzza a két fogantyút fel és le, amíg hozzá nem
érnek a falhoz.
5 A két fogantyú kiszakad, és a H „B” tipli rögzül a
falban.
6 Rögzítse az A huzalos tartót a négy darab I csavarral
(M5×60) a falhoz.
3 A TV felszerelésének előkészítése
Ellenőrizze, hogy a TV-n rajta legyen az asztali állvány, és a
TV ne legyen megdöntve (azaz az állvány 0°-os szögben
legyen). Ha a TV csatlakozóit takaró lemez, vagy az alsó
takarólemez fel van szerelve a tévékészülékre, távolítsa el
azokat az alábbi eljárás végrehajtása előtt.
Részleteket a TV használati útmutatójában talál.
1
Szerelje fel az alátételemeket.
Egy-egy K „A” alátételemet rögzítsen a B tárcsákra, két-
két L „B” alátételemet pedig rögzítsen a C támasztó
tartóra, valamint a D hevedertartóra.
A HT-CT350 házimozirendszer használata esetén
A megmaradt alátételemeket rögzítse a két tárcsára, a
támasztó tartóra és a hevedertartóra már rögzített
alátételemekre.
2
Távolítsa el a csavarokat a TV hátuljából.
Ha a TV hátuljába négy csavar van becsavarva, mindegyiket
távolítsa el. Részleteket a TV használati útmutatójában
talál.
3
Szerelje fel a tárcsákat.
Rögzítse a B tárcsákat a J csavarokkal (M6×18) a TV
hátuljának tetején található két csavarfurat használatával.
4
Szerelje fel a támasztó tartót.
A C támasztó tartót rögzítse a J csavarokkal (M6×18) a
TV hátulján található jobb alsó csavarfurat használatával.
5
Szerelje fel a tartópántot.
Igazítsa be az E* tartópántot a D hevedertartó két oldala
közé, majd állítsa be az E tartópántot úgy, hogy a TV alsó
széle alatt legalább egy lyuk látszódjon.
Rögzítse a J csavarral (M6×18) a TV hátulján található bal
alsó csavarfurat használatával.
* Az E tartópántot biztonsági okokból érdemes a falhoz
rögzíteni.
6
Csatlakoztassa a hálózati kábelt és az összekötő
kábeleket.
Részleteket a TV használati útmutatójában talál.
4 A TV felszerelése a falra
1
Távolítsa el az asztali állványt.
Részleteket a TV használati útmutatójában talál.
2
Akassza fel a TV-t a huzalos tartó huzaljára.
Gondoskodjon róla, hogy legalább két ember mindkét
kézzel tartsa a TV-t. A TV-re szerelt két B tárcsa tengelyét
szorosan akassza a huzalra.
3
Állítsa be vízszintesre a TV-t.
A TV elejét nézve mozgassa a készüléket jobbra-balra, hogy
megfelelő vízszintes helyzetbe állítsa.
4
Akadályozza meg, hogy leeshessen a TV.
Az E tartópántot rögzítse a falhoz az F „A” tiplivel és a G
facsavarral (φ5×65) (vastag falak), illetve a H „B” tiplivel és
az I csavarral (M5×60) (vékony fal esetén).
A felszerelés ellenőrzése
Egyéb információk
