5
(TR)
Bir elektrikli tornavida kullanırken, tork ayarını yakl. 1,5 N•m
{15 kgf•cm} değerine ayarlayın.
Aşağıdaki kontrolleri yapın.
• Her iki kasnağın millerinin B tele tam olarak asılmış olması.
• Kordon ve kabloların burulmamış veya ezilmemiş olması.

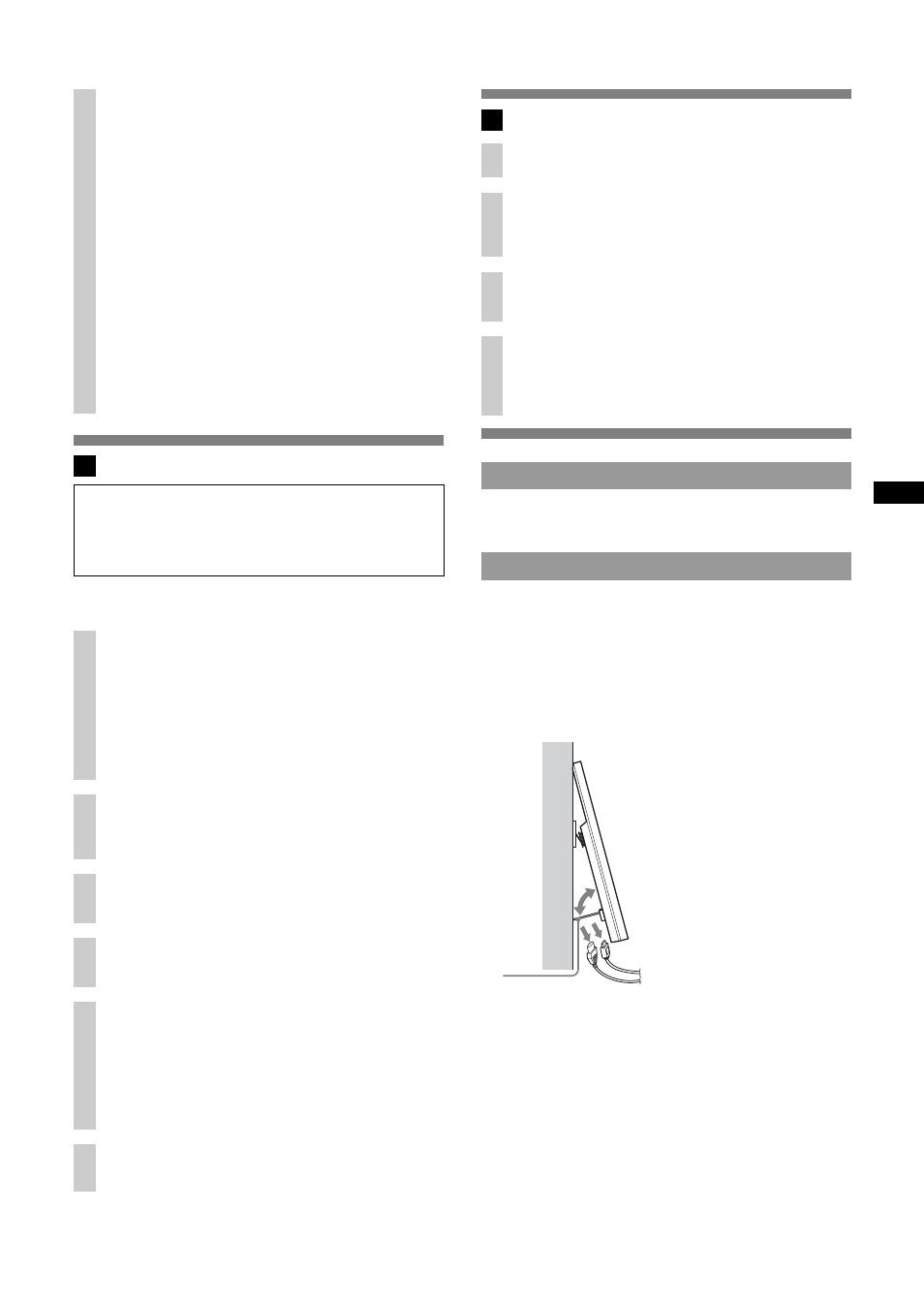

Kabloları sökmek için
Televizyon duvara hala asılıyken kordonu ve kabloları kolayca
sökmek üzere televizyonunuzu öne devirmek için devirme mesnetini
C
kullanın.
~
Televizyonunuz XBR 60LX90s* veya KDL 60LX90s*/
60NX80s* modeliyse devirme mesneti C devrilemez.
* Gerçek model adları, “s” harfleri her model için özel sayıları
ve/veya karakterleri gösterir.
2
Tel mesnetini monte edin.
Kağıt şablonu M duvardan sökün ve tel mesnetini A duvara
sabitleyin.
A Kalın duvarlar için
1 A dübellerini F duvardaki deliklere yerleştirin.
2 Tel mesnetini A dört tahta vidasıyla (
φ5×65) G duvara
sabitleyin.
B İnce duvarlar için
1 B dübellerini H, metal kısımları duvardaki deliklere
çevrilmiş olarak yerleştirin.
2 B dübellerini H çekin ve duvardan çıkmadıklarını
doğrulayın.
3 B dübelinin kapağını H duvarın içine itin.
4 B dübelinin H üst ve alt uçlarını ileriye ve geriye kaydırın,
ardından iki sap parçasını duvara değinceye kadar aşağıya
ve yukarıya gerdirin.
5 İki sap parçası kopar ve B dübeli H duvara sabitlenir.
6 Tel mesnetini A dört vidayla (M5×60) I duvara
sabitleyin.
3 Televizyonun montaj hazırlığı
Televizyonunuza Masa Üstü Sehpasının takılmış olduğundan ve
televizyonun eğilmemiş olduğundan (0° açıda) emin olun.
Televizyonunuza bir terminal kapağı veya bir alt kapak
takılmışsa, aşağıdaki işlemi yapmadan önce bunu sökün.
Ayrıntılar için televizyonunuzun kullanım kılavuzuna bakın.
1
Yastıkları takın.
A yastığını K her bir kasnağa B takın. İki adet B yastığının L
her birini sırasıyla devirme mesnetine C ve kayış mesnetine D
takın.
HT CT350 Ev Sineması Sistemini kullanıyorsanız
Ayrıca, kalan yastıkları da sırasıyla iki kasnağa, devirme
mesnetine ve kayış mesnetine takılmış mevcut her bir yastığın
üzerine takın.
2
Vidaları televizyonunuzun arkasından sökün.
Televizyonunuzun arkasında takılmış dört vida varsa bunların
tümünü sökün. Ayrıntılar için televizyonunuzun kullanım
kılavuzuna başvurun.
3
Kasnakları takın.
Kasnakları B vidayla (M6×18) J televizyonunuzun
arkasındaki üst iki vida deliğine sabitleyin.
4
Devirme mesnetini takın.
Devirme mesnetini C vidayla (M6×18) J televizyonunuzun
arkasında sağ alt vida deliğine sabitleyin.
5
Destek kayışını takın.
Destek kayışını E* kayış mesnetinin iki tarafı D arasında
hizalayın ve destek kayışının E konumunu, bir delik
uzunluğundan fazlası televizyondan sarkacak şekilde ayarlayın.
Bunu vidayla (M6×18) J televizyonunuzun arka sol altına
sabitleyin.
* Güvenlik için destek kayışının E duvara monte edilmesi
önerilir.
6
AC güç kablosunu ve bağlantı kablolarını bağlayın.
Ayrıntılar için televizyonunuzun kullanım kılavuzuna bakın.
4 Televizyonunuzu duvara monte edin
1
Masa Üstü Sehpasını sökün.
Ayrıntılar için televizyonunuzun kullanım kılavuzuna bakın.
2
Televizyonunuzu tel mesnetinin teline asın.
Televizyonu iki veya daha fazla kişinin, her birinin de iki eliyle
tuttuğundan emin olun. Televizyona monte edilmiş olan her
iki kasnağın milini B tele tam olarak asın.
3
Televizyonunuzun eğimini ayarlayın.
Önden bakarak televizyonunuzu sola veya sağa kaydırın, yani
yatay olarak ayarlayın.
4
Televizyonun düşmesini önleyin.
Destek kayışını E A dübeliyle F ve tahta vidasıyla (
φ5×65)
G (kalın duvarlar için) veya B dübeliyle H ve vidayla
(M5×60) I (ince duvarlar için) duvara sabitleyin.
Montajın tamamlandığını onaylayın
Diğer bilgiler
C
