Page 38: Asennus, Varotoimet valmistelu osien tarkastaminen

4
(FI)
• Jos käytät seinäkiinnikkeeseen asennettua TV:tä pitkään, TV:n
takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota.
Tämä vaihtelee seinämateriaalien mukaan.
• Jos seinäkiinnike irrotetaan seinästä asennuksen jälkeen, ruuvinreiät
jäävät näkyviin seinään.
• Älä käytä seinäkiinnikettä paikassa, jossa se on alttiina tärinälle.
• Varmista ennen asennusta, että käytettävissäsi on TV:n
käyttöohjeet, mukana toimitettu ”Asennusohje”, ristipääruuvitaltta
ja sähköporakone.
• Jos käytät yhteensopivaa TV-mallia, jota tämä käyttöohje ei koske,
tarkista asennusohjeet oman TV:si käyttöohjeista.
• Katso lisätietoja ”Asennusohje”, jos ohjeen kohdalla näkyy merkki
.
~
Pidä pienet osat poissa lasten ulottuvilta, jotta niitä ei vahingossa
niellä.
Varotoimet
Valmistelu
Osien tarkastaminen
A
Lankakiinnike
×1
B
Juoksupyörä
×2
C
Ylös taittuva kiinnike
×1
D
Hihnakiinnike
×1
E
Tukihihna
×1
F
Ankkuri A
×6 (varakappale ×1)
G
Puuruuvi (
φ5Ч65)
Ч6 (varakappale ×1)
H
Ankkuri B
×6 (varakappale ×1)
I
Ruuvi (M5Ч60)
Ч6 (varakappale ×1)
J
Ruuvi (M6Ч18)
Ч4
K
Pehmuste A
×4
L
Pehmuste B
×4
M
Paperimalli
×1
N
Asennusohje
×1
O
Käyttöohje
(tämä käyttöopas)
×1
Asennus
1
Asennuspaikan valitseminen
1
Valitse TV:n keskikohdan sijainti.
Tee paperimalliin M TV:n keskikohdan osoittava merkki. Katso
tarvittavat tiedot tämän käyttöohjeen lopussa olevan ”Television
asennusmittataulukko” -taulukon kohdasta Ruudun keskikohdan
mitta C.
2
Kiinnitä paperimalli seinään teipillä.
Valitse asennuspaikka TV:n mittojen ja paperimalliin M
merkityn ruudun keskikohdan perusteella, ja kiinnitä paperimalli
M
seinään teipillä.

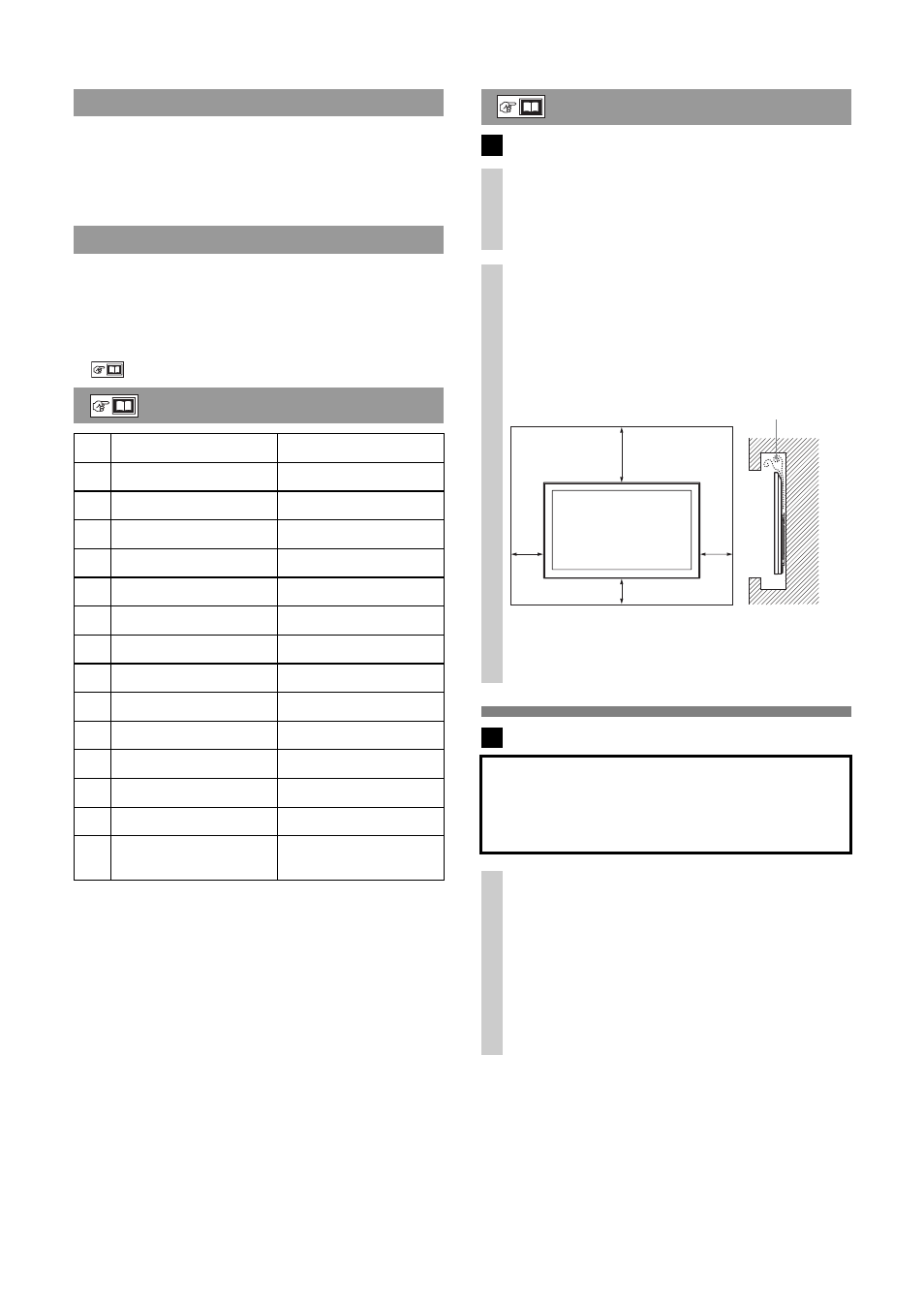

Jätä TV:n ja sisäkaton tai seinän ulkonevien osien väliin alla
olevassa kuvassa vasemmalla näkyvä väli. Älä koskaan asenna
TV:tä alla olevassa kuvassa oikealla näkyvällä tavalla:
~
Jos viet kaapelit seinän sisälle, tee seinään aukko kaapeleita
varten ennen asennuksen aloittamista.
2
Lankakiinnikkeen kiinnittäminen seinään
VAARA
Seinän, jolle TV asennetaan, on kestettävä vähintään neljä kertaa
TV:n paino. (TV:n paino löytyy sen käyttöohjeesta.)
Tarkista sen seinän vahvuus, jolle TV asennetaan. Vahvista seinää
tarvittaessa.
1
Tee reiät seinäasennusta varten.
Poraa sähköporakoneella neljä reikää paperimallissa M olevien
merkkien kohdalle.
A Paksut seinät
Poraa seinään 65 mm syvät reiät 9 mm:n poralla. Tämä ohje on
tarkoitettu vakioasennukseen.
B Ohuet seinät
Tämä ohje on tarkoitettu tukevaan asennukseen, jossa käytetään
ankkuria B H. Poraa reiät vain seinän pintalevyyn 13 mm:n
poralla.
Ilmanvaihto ei
toimi.
Seinä
100
100
300
100
Yksikkö: mm
