SDI 入力拡張アダプターBKM-22Xは、BVMシリーズのビデオモ
ニター用のビデオ信号入力アダプターです。
ビデオモニター後面の入力オプションスロットに装着すると、
ビデオ
モニターの入出力端子になります。
機能
シリアルデジタル信号の入力拡張が可能
BKM-22Xを装着することにより、
シリアルデジタル信号の入力数を
増やすことができます。BKM-22X自体にはデコーダーは組み込ま
れていませんが、他の入力オプションスロットに、デコーダー付き入
力アダプターが組み込まれていれば、BKM-22Xに入力されたシリ
アルデジタル信号もデコードすることができます。
なお、同時にアナログコンポジットまたはアナログコンポーネント信
号の入力拡張も可能です。
シリアルデジタル信号およびアナログ信号用入出
力端子
シリアルデジタル信号入出力用端子とアナログ信号用入出力端子
を 3 組ずつ装備しています。アナログ信号用入力端子には、Y/
R−Y/B−YまたはRGB信号を1系統かアナログコンポジット信号
を3系統入力できます。入力可能なアナログコンポジット信号の種
類は、他の入力オプションスロットに装着されている入力アダプター
によって異なります(20(J)ページ参照)。
入出力端子の使いかた
◆ BKM-22Xを、
ビデオモニターの入力オプションスロットに装着する方法
については、
「ビデオモニターへの装着」
(21(J)ページ)をご覧ください。
入出力端子の構成と入力可能な信号

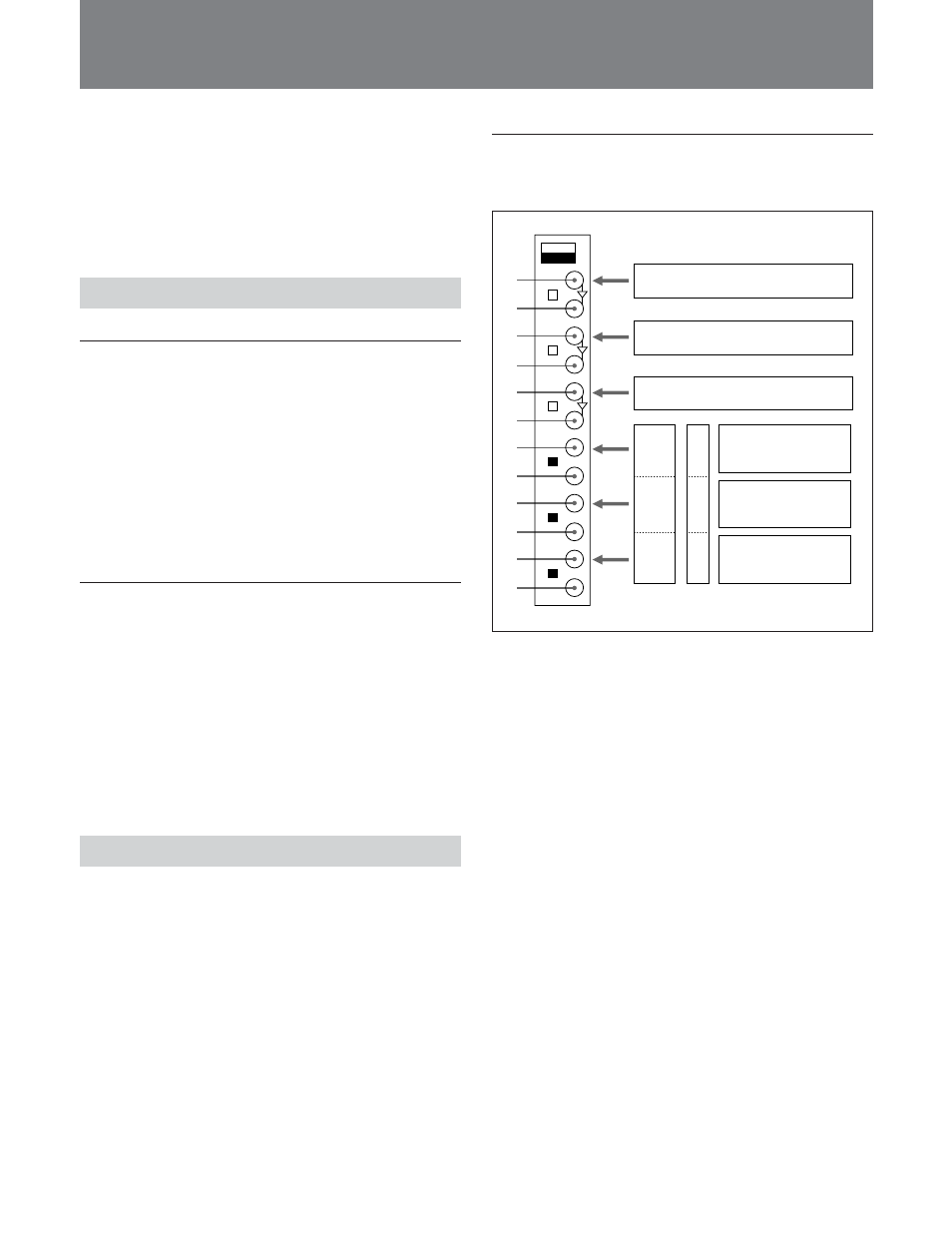

入力端子の構成と入力可能な信号を下図に示します。
シリアルデジタル信号の入力
1、3、5端子に入力できます。それぞれ、2、4、6端子からア
クティブループスルー出力させることができます。
2、4、6 端子には 75
Ω
終端器を付ける必要はありません。
アナログコンポジット信号の入力
7、9、!¡ 端子に入力できます。それぞれ、8、0、!™ 端子から
ループスルー出力させることができます。ループスルー出力させな
いときは、8、0、!™ 端子に 75
Ω
終端器を付けてください。
Y/R
−
Y/B
−
Y
または
RGB
信号の入力
7端子にYまたはG信号、9端子にB−YまたはB信号、!¡端子
にR−YまたはR信号を入力できます。それぞれ、8、0、!™端子
からループスルー出力させることができます。ループスルー出力さ
せないときは、8、0、!™ 端子に 75
Ω
終端器を付けてください。
SDI
入力拡張アダプター
BKM-22X
シリアルデジタル信号
シリアルデジタル信号
シリアルデジタル信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
Y
B
−
Y
R
−
Y
G
B
R
