アナログ入力拡張アダプターBKM-28Xは、BVMシリーズのビデ
オモニター用のビデオ信号入力アダプターです。ビデオモニター
後面の入力オプションスロットに装着すると、
ビデオモニターの入出
力端子になります。
機能
アナログコンポジット信号の入力拡張が可能
BKM-28Xを装着することにより、アナログコンポジット信号の入力
数を増やすことができます。BKM-28X自体にはデコーダーは組み
込まれていませんが、他の入力オプションスロットに、デコーダー付
き入力アダプターが装着されていれば、BKM-28Xに入力されたア
ナログコンポジット信号もデコードすることができます。
なお、同時にアナログコンポーネント信号の入力拡張も可能です。
アナログ信号用入出力端子
アナログ信号用入出力端子を6組装備しています。アナログ信号
用入力端子には、Y/R−Y/B−Y信号、RGB信号または YC信号
を2 系統かアナログコンポジット信号を6 系統入力できます。入力
可能なアナログコンポジット信号の種類は、他の入力オプションス
ロットに装着されている入力アダプターによって異なります(20(J)
ページ参照)。
入出力端子の使いかた
◆ BKM-28Xを、
ビデオモニターの入力オプションスロットに装着する方法
については、
「ビデオモニターへの装着」
(21(J)ページ)をご覧ください。
アナログ入力拡張アダプター
BKM-28X
入出力端子の構成と入力可能な信号

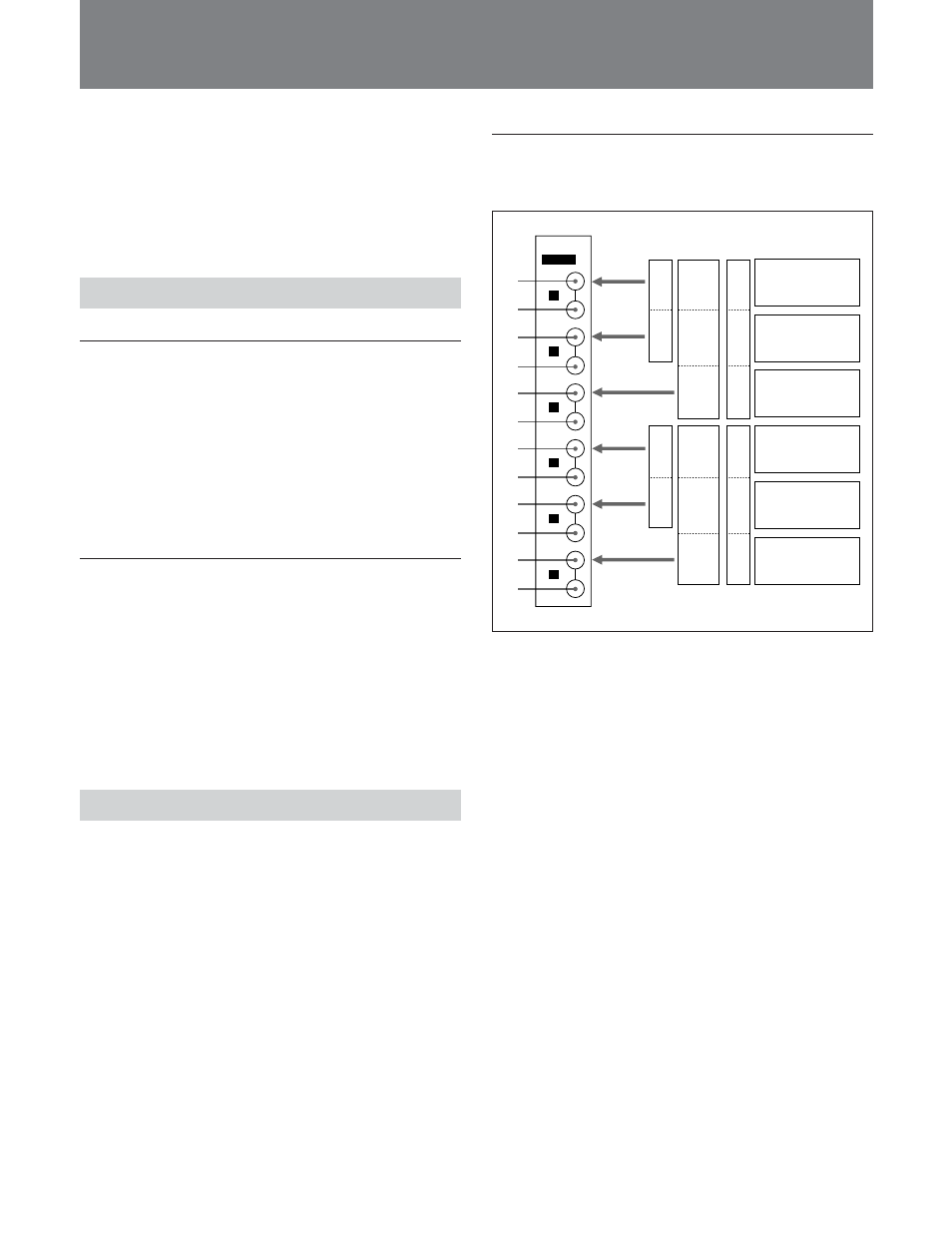

入力端子の構成と入力可能な信号を下図に示します。
アナログコンポジット信号の入力
1、3、5、7、9、!¡端子に入力できます。それぞれ、2、4、6、
8、0、!™端子からループスルー出力させることができます。ルー
プスルー出力させないときは、2、4、6、8、0、!™端子に75
Ω
終
端器を付けてください。
Y/R
−
Y/B
−
Y
、
RGB
または
YC
信号の入力
Y/R−Y/B−YまたはRGB信号の場合は、1、7端子にYまたは
G信号、3、9端子にB−YまたはB信号、5、!¡端子にR−Yま
たは R 信号を入力できます。
YC信号の場合は、1、7端子にY信号、3、9端子にC信号を入
力できます(5、!¡ 端子は使いません)。
いずれの信号も、2、4、6、8、0、!™端子からループスルー出
力させることができます。ループスルー出力させないときは、2、
4、6、8、0、!™ 端子に75
Ω
終端器を付けてください。
G
B
R
G
B
R
Y
B
−
Y
R
−
Y
Y
B
−
Y
R
−
Y
Y
C
Y
C
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
