5(J)
SDI マルチ入力アダプター BKM-21D
SDI マルチ入力アダプターBKM-21Dは、BVMシリーズのビデオ
モニター用のビデオ信号入力アダプターです。
ビデオモニター後面の入力オプションスロットに装着すると、 ビデオ
モニターの入出力端子になります。また、シリアルデジタル信号お
よびアナログコンポジット(NTSC、PAL)信号のデコーダーとしても
働きます。
ご注意
• Serial No.2100001以降の製品を装着する場合は、モニター本体
のソフトウェアが以下のバージョン以降であることが必要です。 こ
れより前のバージョンの場合は、バージョンアップを行う必要があ
ります。モニター本体のソフトウェアのバージョンは、STATUSメ
ニューで確認できます。
• 入力アダプターの装着や移動、使わないスロットにカバーを取り
付けるなどの作業を行うときは、必ず BKM-21D を最後に装着
してください。すでにBKM-21Dを装着している場合は、必ず一
度取り外して最後に装着してください(22(J)ページ参照)。
機能
シリアルデジタル信号 / アナログコンポジット信
号用デコーダー
内蔵のデコーダーにより、 シリアルデジタル信号(525/625コンポー
ネントおよび NTSC/PALコンポジット)と、アナログコンポジット
NTSCおよび PAL 信号をデコードできます。
シリアルデジタル信号およびアナログ信号用入出
力端子
シリアルデジタル信号入出力用端子とアナログ信号用入出力端子
を 3 組ずつ装備しています。アナログ信号用入力端子には、Y/
R−Y/B−YまたはRGB信号を1系統かアナログコンポジット信号
を3系統入力できます。入力可能なアナログコンポジット信号の種
類は、他の入力オプションスロットに装着されている入力アダプター
によって異なります(20(J)ページ参照)。
入出力端子の使いかた
◆ BKM-21Dを、 ビデオモニターの入力オプションスロットに装着する方法
については、 「ビデオモニターへの装着」 (21(J)ページ)をご覧ください。

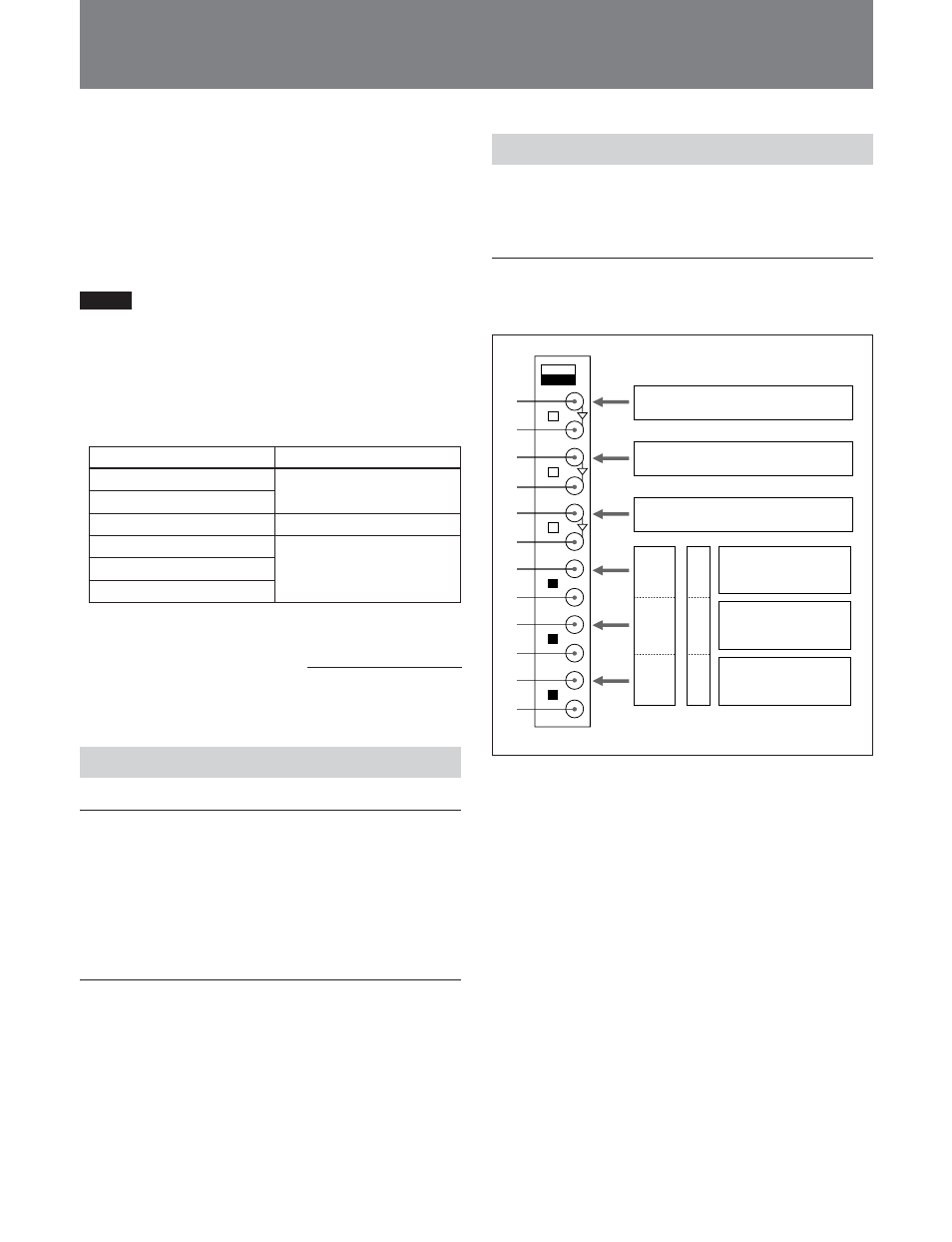

入出力端子の構成と入力可能な信号
入力端子の構成と入力可能な信号を下図に示します。
シリアルデジタル信号の入力
1、3、5端子に入力できます。それぞれ、2、4、6端子からア
クティブループスルー出力させることができます。
2、4、6 端子には 75 Ω
終端器を付ける必要はありません。
アナログコンポジット信号の入力
7、9、!¡ 端子に入力できます。それぞれ、8、0、!™ 端子から
ループスルー出力させることができます。ループスルー出力させな
いときは、8、0、!™ 端子に 75
Ω
終端器を付けてください。
Y/R − Y/B − Y または RGB 信号の入力
7端子にYまたはG信号、9端子にB−YまたはB信号、!¡端子
にR−YまたはR信号を入力できます。それぞれ、8、0、!™端子
からループスルー出力させることができます。ループスルー出力さ
せないときは、8、0、!™ 端子に 75
Ω
終端器を付けてください。
モニターのモデル名 ソフトウェアのバージョン
BVM-20E1/14E1/14E5 1.40 以降
BVM-20F1/14F1/14F5
BVM-20G1/14G1/14G5 1.10 以降
BVM-D32E1W 1.20 以降
BVM-D24E1W
BVM-D20F1
IN
1
OUT
DIGITAL
ANALOG
IN
2
OUT
IN
3
OUT
IN
OUT
IN
OUT
IN
OUT
4
5
6
1
2
3
4
5
6
7
8
9
0
!¡
!™
Y
B − Y
R − Y
G
B
R
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
シリアルデジタル信号
シリアルデジタル信号
シリアルデジタル信号
