Page 155

140
IPPC-9120/9150 Series User’s Manual

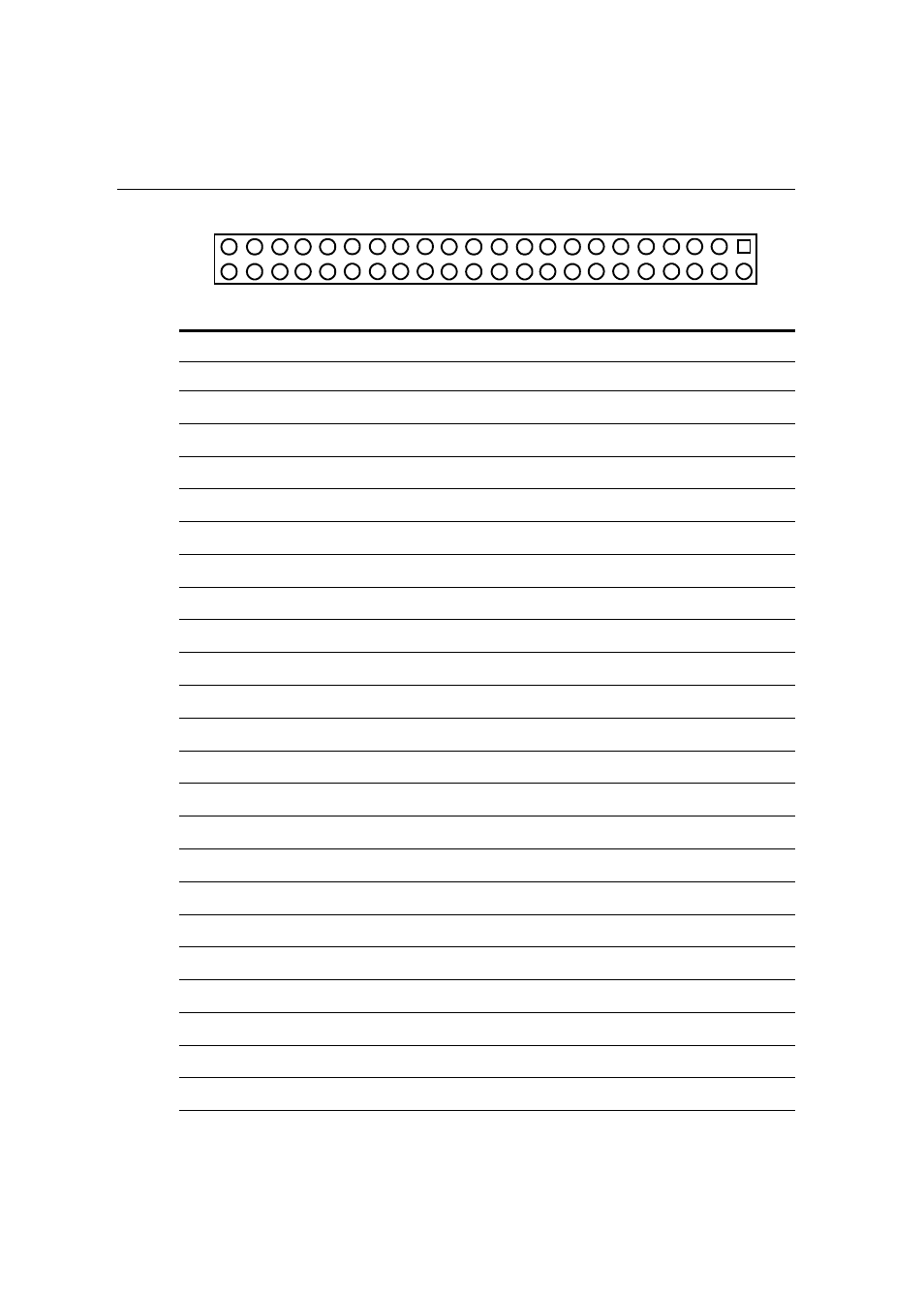

C.12 EIDE Hard Disk Drive Connector (CN16)
Table C-12: EIDE hard disk drive connector (CN16)
Pin
Signal
Pin
Signal
1
IDE RESET #
2
GND
3
DATA 7
4
DATA 8
5
DATA 6
6
DATA 9
7
DATA 5
8
DATA 10
9
DATA 4
10
DATA 11
11
DATA 3
12
DATA 12
13
DATA 2
14
DATA 13
15
DATA 1
16
DATA 14
17
DATA 0
18
DATA 15
19
SIGNAL GND
20
N/C
21
HDD DREQ
22
GND
23
IO WRITE
24
GND
25
IO READ
26
GND
27
HD READY
28
CABLE SELECT
29
HDACK 0 #
30
GND
31
IRQ14
32
N/C
33
ADDR 1
34
N/C
35
ADDR 0
36
ADDR 2
37
HDD SELECT 0 #
38
HDD SELECT 1 #
39
IDE ACTIVE 0 #
40
GND
41
Vcc
42
V
CC
43
GND
44
N/C
# low active
4
44
43
3
42
41
1
2
