9 ES
Conexión de componentes
Conexión de entrada 5.1CH
Cables requeridos
Cables de audio (no suministrados)
Dos para las tomas 5.1CH INPUT FRONT y REAR
Blanca (canal izquierdo) Blanca (canal izquierdo)
Roja (canal derecho) Roja (canal derecho)
Cables de audio monoaurales (no suministrados)
Dos para las tomas 5.1CH INPUT CENTER y SUB WOOFER
Cable de vídeo (no suministrado)
Uno para las tomas DVD VIDEO IN (etc.)
Nota
Cuando utilice las conexiones descritas arriba, ajuste el nivel de
sus altavoces perimétricos y de subgraves desde el reproductor
de videodiscos digitales o desde el decodificador multicanal.
Aunque este amplificador incorpora un decodificador multicanal,
dispone también de tomas 5.1CH INPUT. Estas conexiones le
permitirán disfrutar de software multicanal codificado en formatos
que no sean Dolby Digital (AC-3) y DTS. Si su reproductor de
videodiscos digitales posee tomas 5.1CH OUTPUT, podrá
conectarlo directamente a esta unidad para disfrutar del sonido del
decodificador multicanal del reproductor de discos compactos.
Además, las tomas 5.1CH INPUT podrán utilizarse para conectar
un decodificador multicanal extra.
Para disfrutar plenamente del sonido perimétrico multicanal,
tendrá que utiliza cinco altavoces (dos delanteros, dos traseros, y
uno central) y un altavoz de subgraves. Con respecto a los detalles
sobre la conexión de 5.1 canales, consulte le manual de
instrucciones suministrados con su reproductor de videodiscos
digitales, decodificador multicanal, etc.

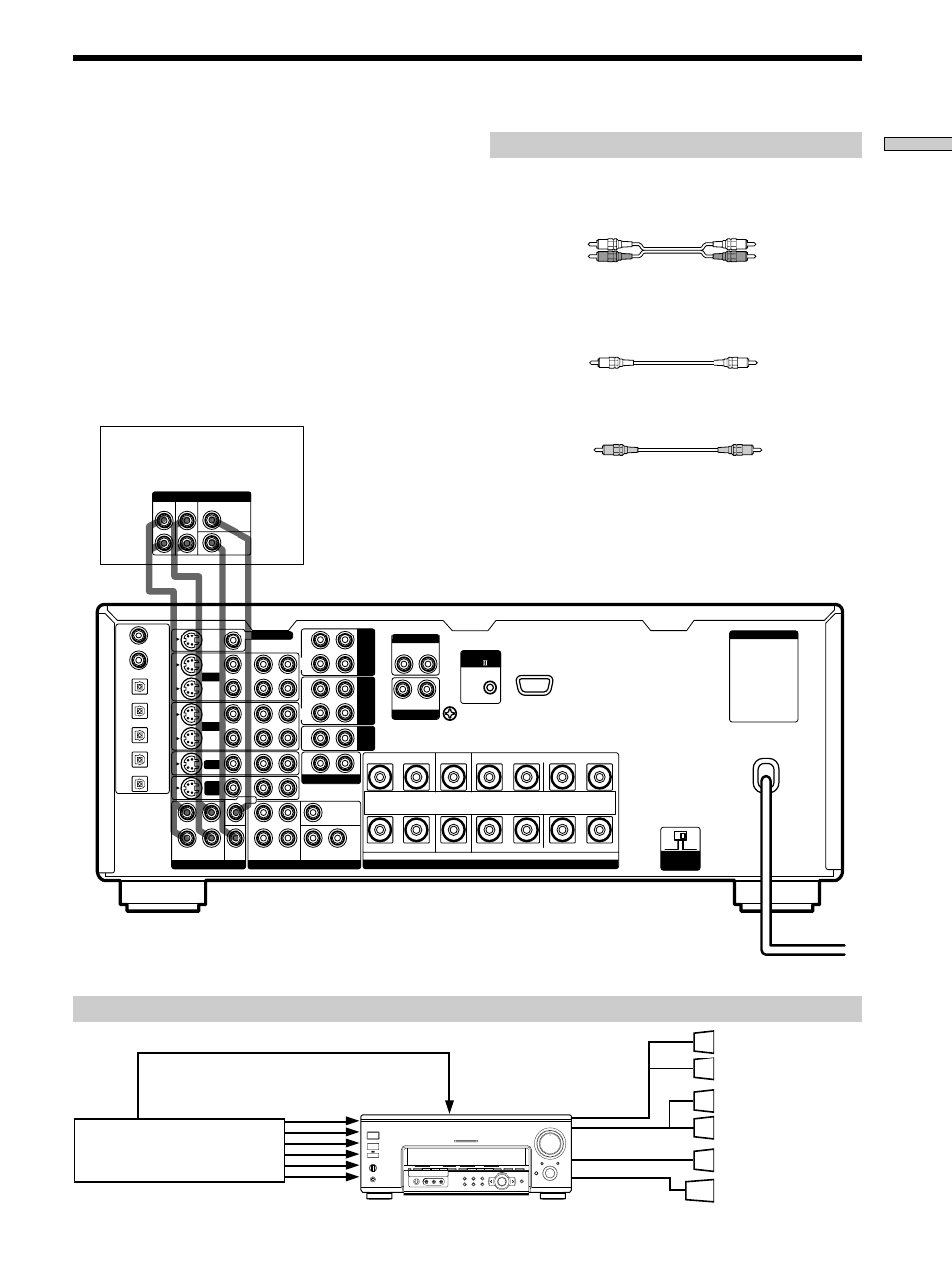

Ejemplo de conexión de un reproductor de videodiscos digitales utilizando las tomas 5.1CH INPUT
Nota
Con respecto a los detalles sobre la conexión del sistema de altavoces, consulte la página 13.
Reproductor de videodiscos
digitales
Altavoz delantero izquierdo (L)
Altavoz delantero derecho (R)
Altavoz trasero izquierdo (L)
Altavoz trasero derecho (R)
Altavoz central
Altavoz de graves activo
Reproductor de videodiscos
digitales, decodificador
multicanal, etc.*
Negra Negra
Amarilla Amarilla
DVD
IN VIDEO, etc.
AC OUTLET
FRONT
CENTER
WOOFER
5.1 CH OUTPUT
REAR
+
–
SPEAKERS
FRONT REAR CENTER B A L R L R L R
R
L
R
L
R
IN
REC
OUT
IN
IN
OUT
IN
IN
IN
OUT IN
CENTER
SUB WOOFER REAR FRONT
CENTER
SUB
WOOFER REAR FRONT
TV/
LD
VIDEO 1
MONITOR OUT
VIDEO 2
REC
OUT
L
R AUDIO
S-VIDEO
DVD
IN COAX
CD
IN COAX
DVD
IN OPT
TV/LD
IN OPT
MD/DAT
IN OPT
MD/DAT
OUT OPT
CD
IN OPT
VIDEO
L
2ND AUDIO OUT
PRE OUT 5.1CH INPUT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
TAPE
MD/
DAT
CD
CONTROL
A1
DVD
IMPEDANCE USE 4 - 16 Ω
SIGNAL GND y
L R
TUNER
L R
PHONO
PHONES
SPEAKERS A OFF A + B B
MEMORY A.F.D 2 CH
0 10
MULTI CHANNEL DECODING
OPEN/
CLOSE
MASTER VOLUME
1 9
8
7
2
3
6 5 4
AUDIO SPLIT DIGITAL / ANALOG
1 / u
+
ENTER EQ SUR LEVEL
NAME CUSTOM SET UP
VIDEO S-VIDEO L AUDIO R
5.1CH INPUT VIDEO OUT
SUB WOOFER
SPEAKERS
REAR/CENTER
SPEAKERS
FRONT
–
4 5 3 2 1 SOUND FIELD PRESET ANALOG DIRECT EQ BANK 5.1 CH INPUT SOUND FIELD INPUT SELECTOR – + MODE
* Si estos componentes poseen tomas de salida analógicas para dar salida a la mezcla descendente de audio de 2 canales, podrá grabar
el sonido en una cinta o en un minidisco.
Para realizar esto, conecte las tomas de salida para el sonido de mezcla descendente a las tomas de entrada que desee asignar al
componente. Usted no podrá asignar el componente a la función PHONO.
