7 ES
Conexión de componentes
PHONES
SPEAKERS A OFF A + B B
MEMORY A.F.D
0 10
MULTI CHANNEL DECODING
OPEN/
CLOSE
MASTER VOLUME
1 9
8
7
2
3
6 5 4
AUDIO SPLIT DIGITAL / ANALOG
1 / u
+
ENTER EQ SUR LEVEL
NAME CUSTOM SET UP
VIDEO S-VIDEO L AUDIO R
DOLBY
DIGITAL
RF OUT
VIDEO OUT
–
SOUND FIELD PRESET 4 5 3 2 1 2 CH ANALOG DIRECT EQ BANK 5.1 CH INPUT SOUND FIELD INPUT SELECTOR – + MODE
Cables requeridos
Cables digitales ópticos (no suministrados)
Cable digital coaxial (no suministrado)
Cables conectores de audio/vídeo (no suministrados)
Cuando conecte un cable, cerciórese de hacer coincidir las clavijas
y las tomas codificadas en color de los componentes.
Negra Negra
Reproductor de
videodiscos digitales
(etc.)*
Conecte las tomas de salida digital de su reproductor de
videodiscos digitales y sintonizador de televisión (etc.) a
través de las tomas de entrada digital del amplificador
para conseguir el sonido perimétrico multicanal de una
sala de cine en su hogar. Para disfrutar del efecto pleno
del sonido perimétrico multicanal, necesitará cinco
altavoces (dos delanteros, otros dos traseros, y uno
central) y otro de subgraves. Usted también podrá
conectar un reproductor de discos láser provisto de toma
RF OUT a través de un demodulador de RF, como el
MOD-RF1 Sony (no suministrado).

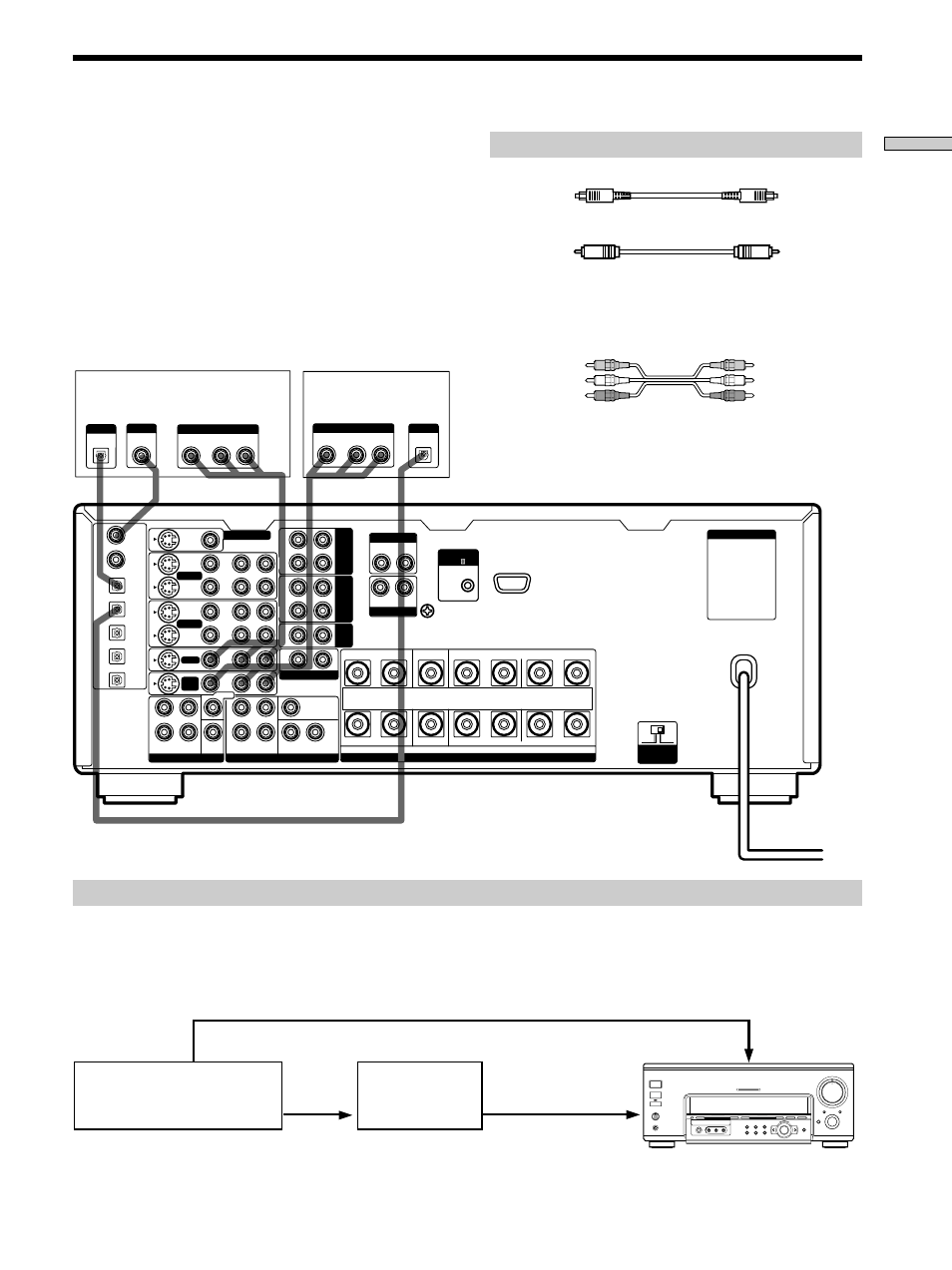

Conexión de componentes digitales
Sintonizador de
televisión
Ejemplo de reproductor de discos láser conectado a través de un demodulador de RF
Tenga en cuenta que usted no podrá conectar la toma DOLBY DIGITAL RF OUT de un reproductor de discos láser
directamente a las tomas de entrada digital de esta unidad. Usted tendrá que convertir primero la señal de RF en óptica o
digital coaxial. Conecte el reproductor de discos láser al demodulador de RF, y después conecte la salida óptica de este
demodulador a la toma OPT TV/LD IN del amplificador. Con respecto a los detalles sobre las conexiones con DOLBY
DIGITAL RF, consulte el manual de instrucciones suministrado con su demodulador de RF.
Demodulador de RF Reproductor de discos láser
Nota
Cuando realice las conexiones mostradas arriba, cerciórese de ajustar manualmente DIGITAL/ANALOG (4 de la página 23). Esta unidad
no funcionará correctamente si DIGITAL/ANALOG está ajustado a “AUTO”.
Amarilla Amarilla
Amarilla (vídeo)
Blanca (canal
izquierdo de audio)
Roja (canal derecho
de audio)
Amarilla (vídeo)
Blanca (canal
izquierdo de audio)
Roja (canal derecho
de audio)
* Realice conexiones coaxiales u ópticas. Le recomendamos que realice conexiones coaxiales en vez de ópticas.
