Ligação dos componentes
6 PT
Cabos requeridos
Cabos de áudio/vídeo (venda avulsa)
Na ligação de um cabo, certifique-se de combinar os terminais
codificados por cores com as tomadas apropriadas nos
componentes.
Cabo de vídeo para ligação de um monitor de TV (venda avulsa)

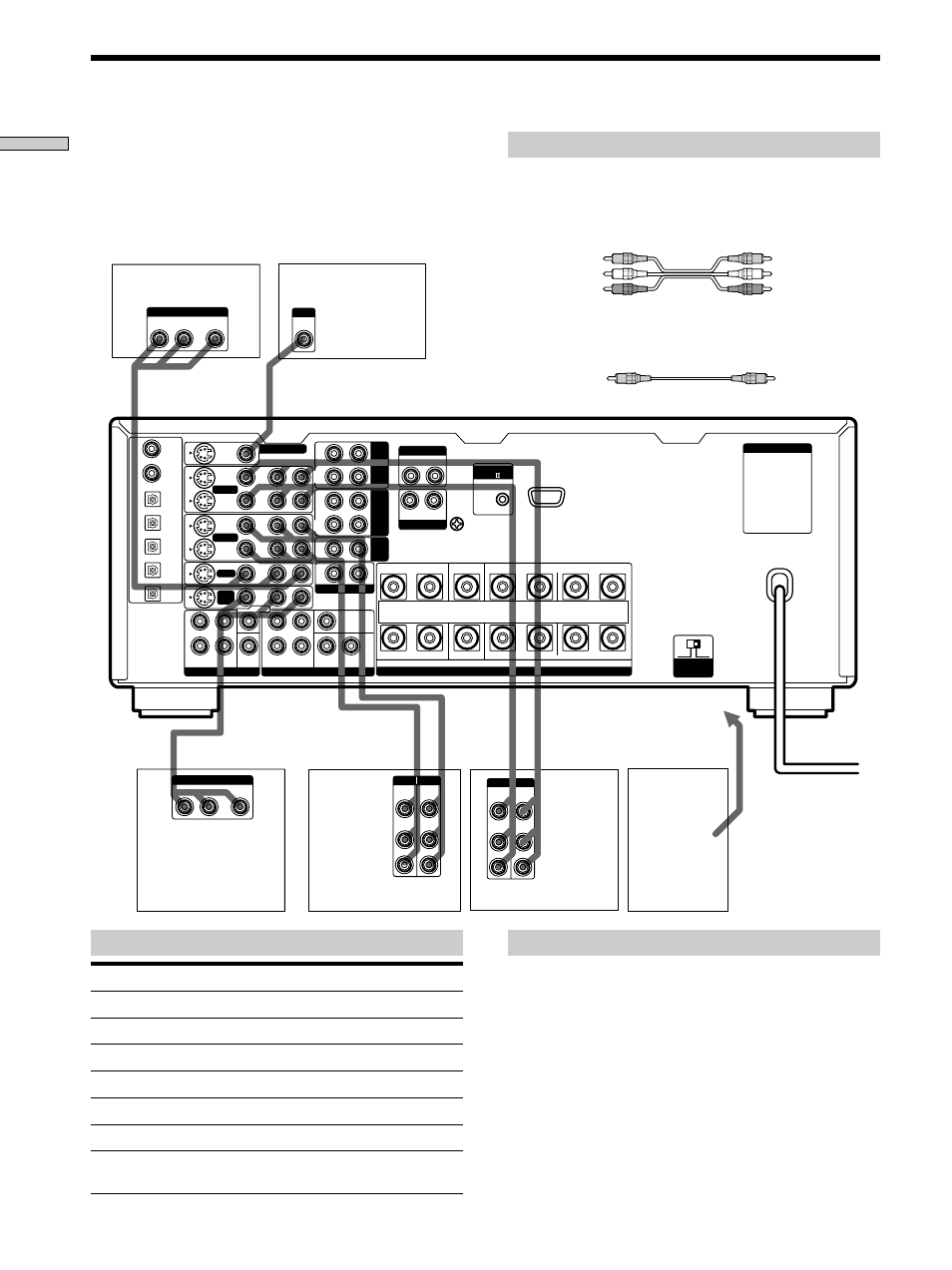

Ligações de componentes de vídeo
Amarelo Amarelo
Amarelo (vídeo) Amarelo (vídeo)
Branco (L (esquerdo)/ Branco (L (esquerdo)/
áudio) áudio)
Vermelho (R (direito)/ Vermelho (R (direito)/
áudio) áudio)
Sintonizador de TV
Leitor de DVDs
Ao painel frontal
Videocâmara
ou jogo de
vídeo
Monitor de TV
Videogravador Videogravador
Nota acerca das ligações de componentes de vídeo
As tomadas de saída de áudio do seu televisor podem ser ligadas
às tomadas TV/LD AUDIO IN do amplificador, e efeitos sonoros
podem ser aplicados no áudio proveniente do televisor. Neste
caso, não ligue a tomada de saída de vídeo do televisor à tomada
TV/LD VIDEO IN do amplificador. Caso esteja a ligar um
sintonizador de TV independente, ligue ambas as tomadas de
saída, de áudio e de vídeo, ao receptor conforme ilustrado acima.
z
Na utilização de tomadas S-video no lugar das tomadas de vídeo
O seu monitor deve também ser ligado por meio de uma tomada S-
vídeo. Sinais S-vídeo estão num colector independente dos sinais de
vídeo, e não serão emanados através das tomadas de vídeo.
Tomadas para a ligação de componentes de vídeo
Ligue um(a) À (s)
Sintonizador de TV Tomadas TV/LD
Videogravador Tomadas VIDEO 1
Videogravador adicional Tomadas VIDEO 2
Leitor de DVDs Tomadas DVD
Leitor de LDs Tomadas TV/LD
Monitor de TV Tomada MONITOR VIDEO OUT
Videocâmara ou jogo de vídeo Tomadas VIDEO 3 INPUT no
painel frontal
AC OUTLET
R L
AUDIO OUT VIDEO
OUT
OUTPUT
VIDEO
OUT
VIDEO
IN
AUDIO
OUT
AUDIO
IN
INPUT OUTPUT
L
R L
AUDIO OUT VIDEO
OUT
OUTPUT
VIDEO
IN
INPUT
VIDEO
OUT
VIDEO
IN
AUDIO
OUT
AUDIO
IN
L
INPUT OUTPUT
IMPEDANCE USE 4 - 16 Ω
IN OUT
з
з IN OUT
з
з
+
–
SPEAKERS
FRONT REAR CENTER B A L R L R L R
R
L
R
L
R
IN
REC
OUT
IN
IN
OUT
IN
IN
IN
OUT IN
CENTER
SUB WOOFER REAR FRONT
CENTER
SUB
WOOFER REAR FRONT
TV/
LD
DVD
VIDEO 1
MONITOR OUT
VIDEO 2
REC
OUT
L
R AUDIO
S-VIDEO
DVD
IN COAX
CD
IN COAX
DVD
IN OPT
TV/LD
IN OPT
MD/DAT
IN OPT
MD/DAT
OUT OPT
CD
IN OPT
VIDEO
L
2ND AUDIO OUT
PRE OUT 5.1CH INPUT
4 Ω 8 Ω
IMPEDANCE
SELECTOR
TAPE
MD/
DAT
CD
R R
CONTROL
A1
SIGNAL GND y
L R
TUNER
L R
PHONO
