STR-DN2010
4-182-049-71(1)

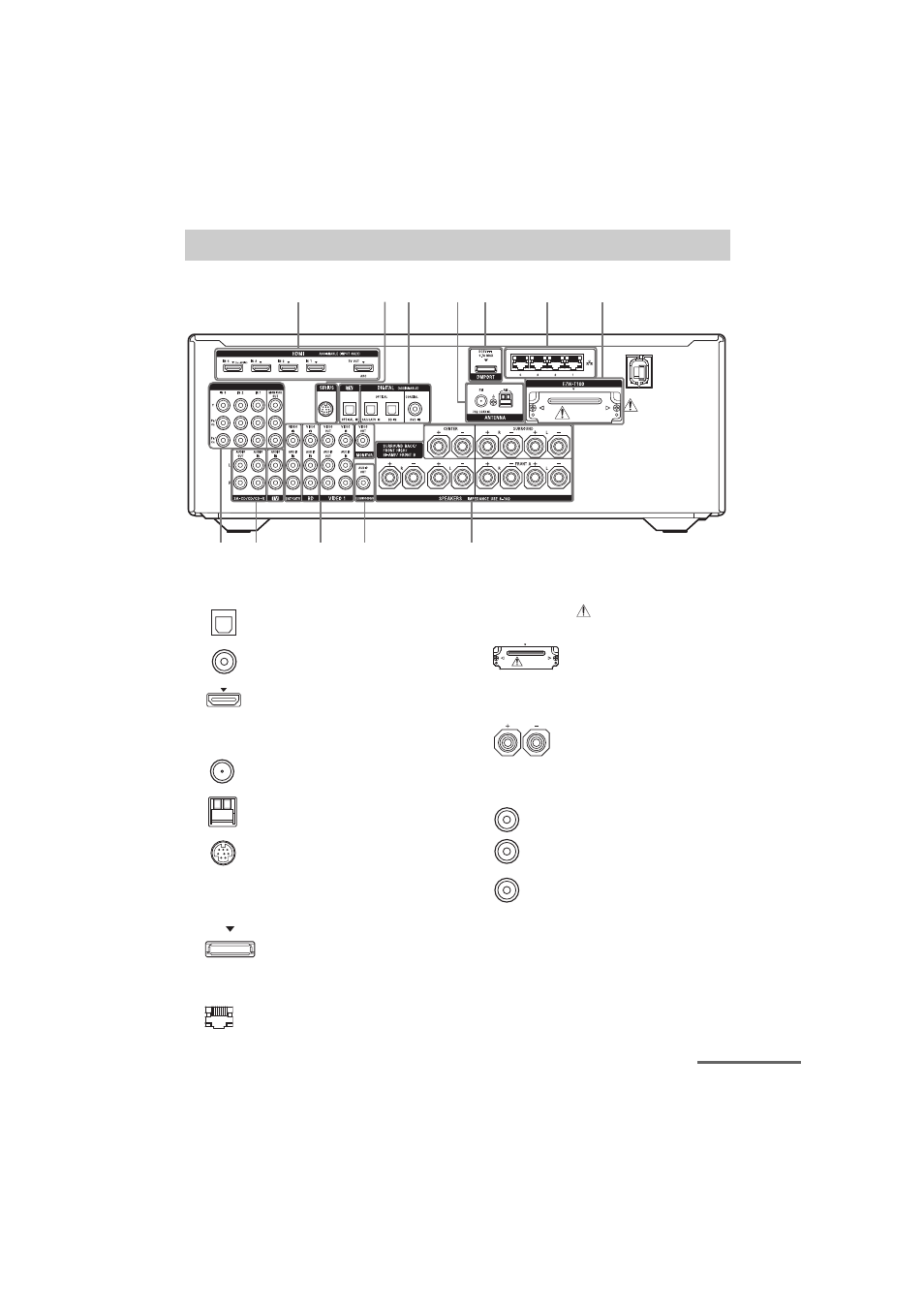

Panel tylny
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
5 3 4
9 8 7 7 6
2 1 2 1
A Obszar DIGITAL INPUT/OUTPUT
Gniazda OPTICAL IN (strona
23, 29, 30, 31)
Gniazdo COAXIAL IN (strona
29, 30, 31)
Gniazda HDMI IN/OUT*
(strona 23, 26)
B Obszar ANTENNA
Gniazdo FM ANTENNA
(strona 36)
Zaciski AM ANTENNA
(strona 36)
Gniazdo SIRIUS
(Dotyczy wyłącznie modelu
amerykańskiego) (strona 71)
C Obszar DMPORT
Gniazdo DMPORT (strona 35)
D Obszar NETWORK
Porty LAN (koncentratory
przełączające) (strona 40)
E Obszar S-AIR (strona 37)
Gniazdo
EZW-T100
(z pokrywką)
PRZESTROGA
Pokrywkę gniazda można
zdjąć tylko w celu
zainstalowania nadajnika
bezprzewodowego.
F Obszar SPEAKERS (strona 21)
G Obszar AUDIO INPUT/OUTPUT
Gniazda AUDIO IN/OUT
(strona 23, 35)
Gniazdo AUDIO OUT
(strona 21)
Biały (L,
lewy)
Czerwony
(R, prawy)
Czarny
ciąg dalszy
